在鈑金零部件的設計過程中，三維CAD軟件的鈑金展開和折疊功能，其操作效果對鈑金零部件的成品質量來說是非常重要的。這是因為，展開圖的精度直接影響了鈑金件的精度，同時，局部拉伸切除、凹陷、凹陷折彎等特征也都是需要在鈑金件展開的狀態下才能進行操作的。盡管折疊是比較常規的三維CAD設計功能，但它與展開功能卻相輔相成，其主要作用是將展開后的零件按照原始設計的折彎路徑恢復到零件狀態，能有效配合展開功能來對外部鈑金圖紙進行修改。

本文將向大家介紹中望3D鈑金模塊的展開和折疊功能以及其操作時相關的注意事項。

    首先單擊中望3D工具欄“鈑金模塊”中的“展開”命令，系統將彈出對應的設置界面，如圖1所示。

圖1 中望3D鈑金展開設置界面

    在中望3D中運用鈑金展開命令時，以下兩點是需要注意的：

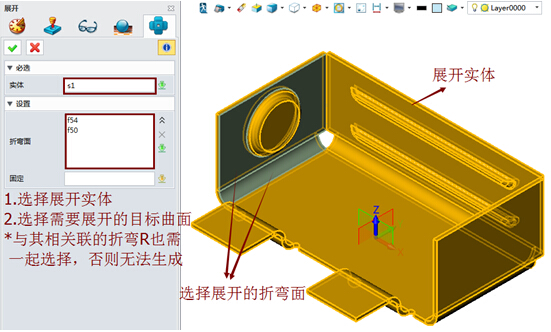

    第一，若“實體”和“固定”這兩個參數都不設置，也是可以生成鈑金的展開平面圖的，中望3D將會默認對整個鈑金進行全展開；第二若想對鈑金件進行局部展開的話，在“折彎面”的選項里選擇折彎面即可， 局部展開設置如圖2所示，圖3為展開效果。

圖2中望3D鈑金局部展開設置界面

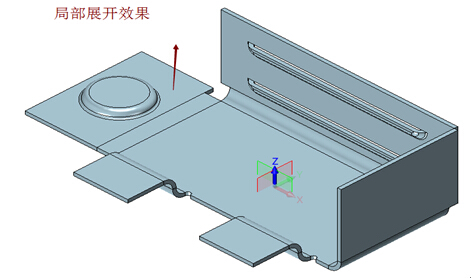

圖3中望3D鈑金局部展開效果

折疊功能跟前面提到的一樣，也展開的逆向操作，中望3D對于鈑金折疊命令提供了兩種模式：折疊和沿線折疊。

【折疊】

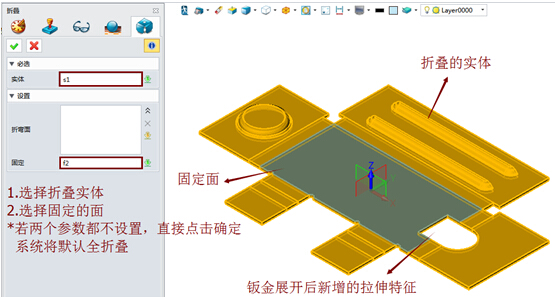

單擊工具欄“鈑金模塊”中的“折疊”命令，系統將彈出折疊命令的設置界面，如圖4所示。

圖4 中望3D鈑金折疊設置界面

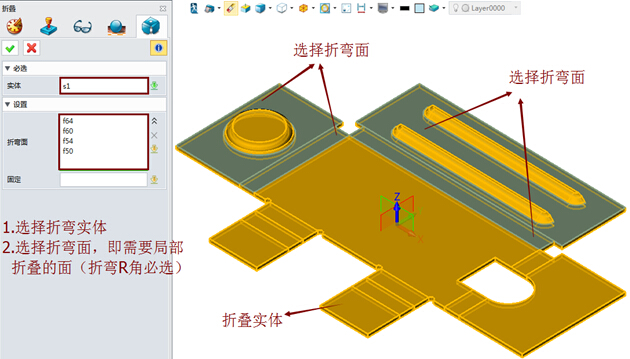

如果我們不設置任何參數，采用系統默認的全折彎或者展開，那么只會對零件視角產生影響；如果想對鈑金件進行局部折疊的話，那么只需要在“折彎面”的選項里選擇折彎面即可，局部折疊設置如圖5所示，圖6為其效果圖。

圖5 中望3D鈑金局部折疊設置界面

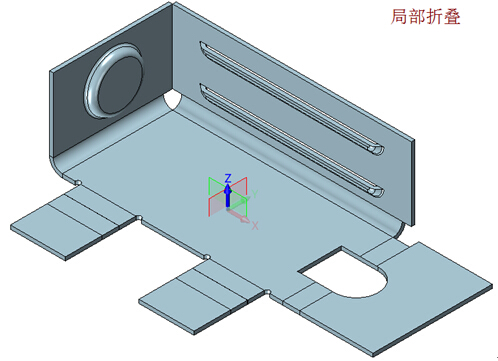

圖6中望3D鈑金局部折疊效果

    在選擇折彎面的時候，當選中其中一個平面的時候，按住shift建系統將會把內側所有的曲面一次選中，該效果和全部折疊一樣。

【沿線折疊】

    另外一個折疊命令――沿線折疊，其作用主要是為了更高效地實現精確折彎，在進行鈑金的凸緣設計時，與前面提到的折疊命令在使用場合上有本質的區別。

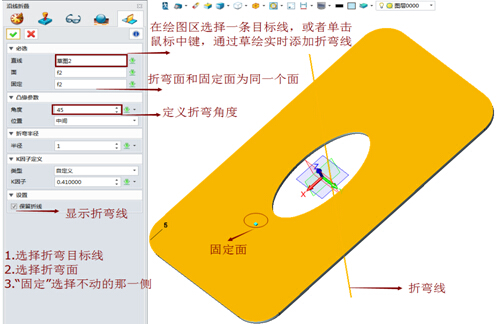

單擊工具欄“鈑金模塊”中的“沿線折疊”命令，系統將彈出沿線折疊命令的設置界面，如圖7所示，該功能可以快速地使鈑金沿著目標直線進行折疊，尤其是針對帶有傾斜角度的異性折彎，操作起來非常方便。
