天天精選CAD繪圖實例及解答（131）：

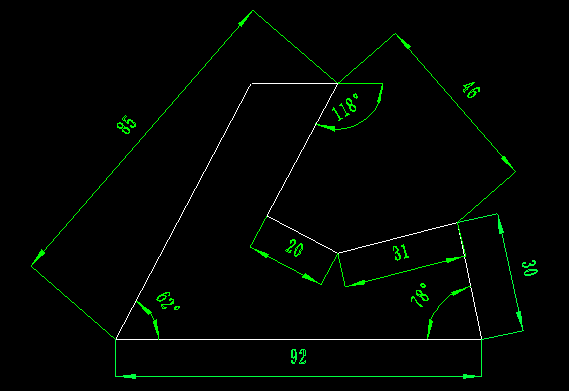

    繪制如下圖所示圖形：

參考畫法：

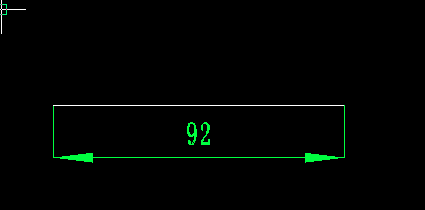

1、最下方92的尺寸為全圖的基礎，故先畫該條直線，如圖：

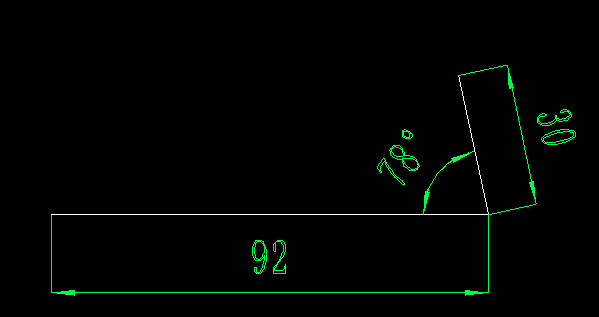

2、畫夾角為78°的30的直線，如圖：

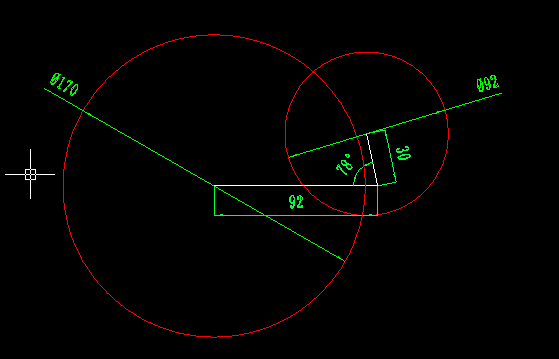

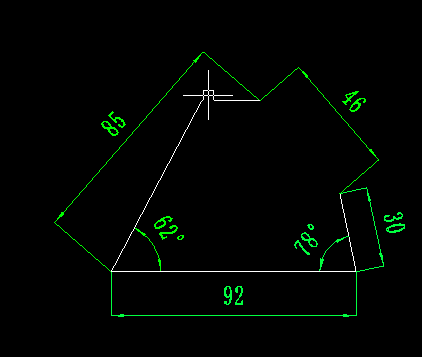

3、確定最高的角度為118°的點，這個點需要做兩個圓，圓的相交位置為該點位置，如圖：

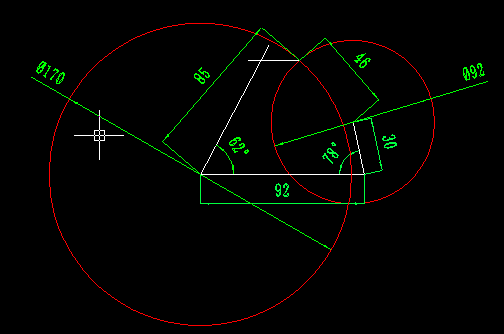

4、下一步進行62°的直線繪畫及與該直線相交上一步確定的點相交的直線，如圖：
5、將多余部位刪除，如圖：

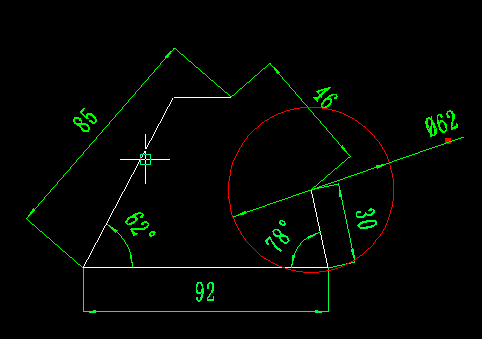

6、要做長度為31的直線，因?yàn)椴恢浪慕嵌?，所以先畫一個半徑為31的圓，如圖：

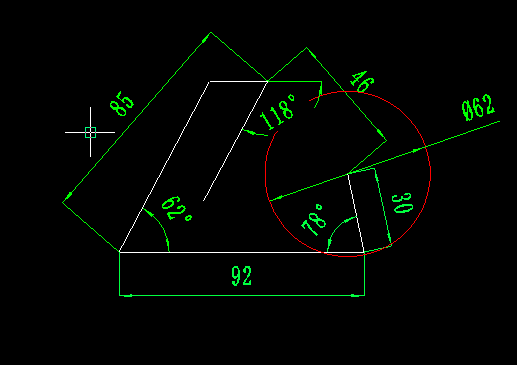

7、做一條夾角為118°的直線，如圖：
8、做一條與上一步所做直線平行的直線，相距為20，如圖：

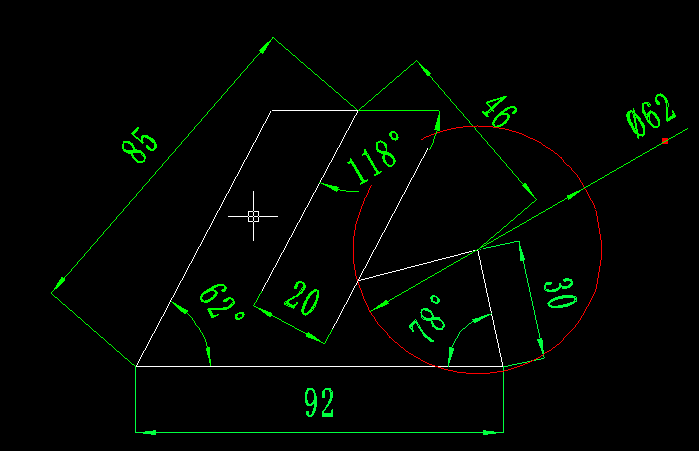

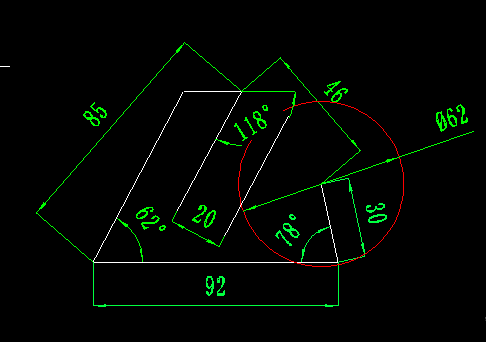

9、將平行線與圓的交點和圓的圓心相連該條直線為長度為31的直線，如圖：

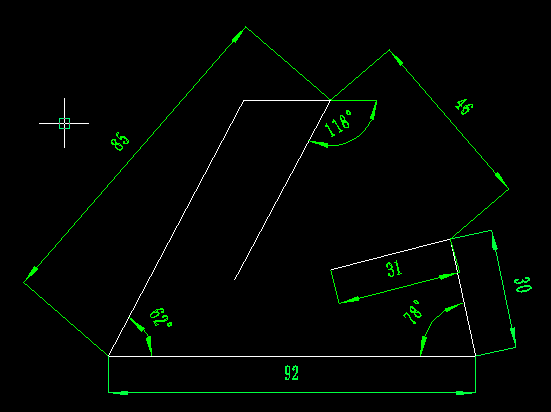

10、刪除輔助直線與圓，得到如圖：

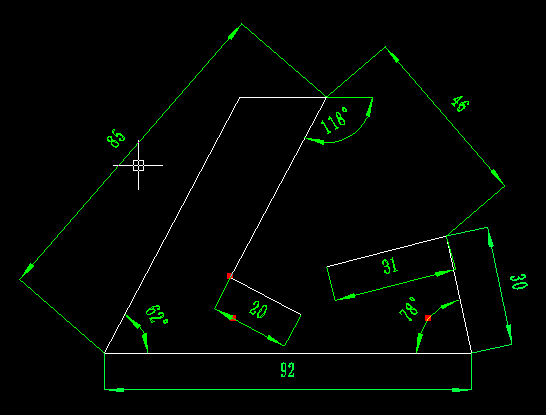

11、做一條與夾角為118°的直線垂直的直線，長度為20.如圖：
12、將長度為20的直線向上平移至與長度為31的直線相交，如圖：
13、刪除多余的部分，得到最終圖紙，如圖：
