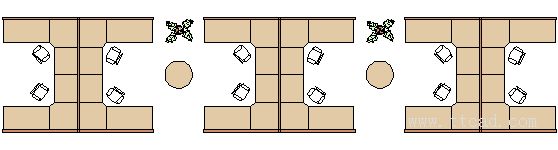

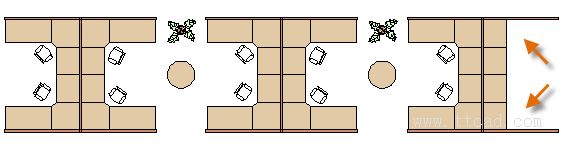

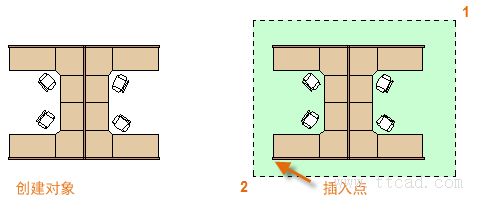

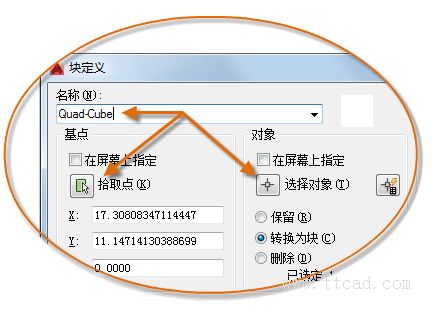

可以將步驟 3、4 和 5 的信息以任意順序輸入到“塊定義”對話框。    創建塊定義后，可以根據需要插入、復制和旋轉塊。    如果需要進行更改，您可以使用 EXPLODE 命令將塊分解回其部件對象。在下圖中，右側的衛生潔具已分解和修改。    在本示例中，您可以從分解的塊中的對象創建新的塊定義。    注： 您可以創建包含存儲和顯示信息的一個或多個屬性的塊定義?？梢允褂玫拿顬?nbsp;ATTDEF。通常，屬性包括各種數據，如零件數量、名稱、成本和日期。您可以將塊屬性信息輸出為表格或外部文件。建議    有幾種用于保存和檢索塊定義的不同方案。    可以為每個要使用的塊創建單個圖形文件。您可以將這些圖形文件保存在文件夾中，其中每個文件夾將包含一系列相關的圖形文件。    可以將標題欄和常用符號的塊定義包括在圖形樣板文件中，以使其在啟動新圖形時立即可用。    您可以創建多個圖形文件，有時稱之為塊庫圖形。每個圖形包含一系列相關的塊定義。當您將塊庫圖形插入到當前圖形中時，即可使用在該圖形中定義的所有塊。提示： 您可以使用聯機訪問從商業供應商和提供商的網站下載 AutoCAD 圖形文件。這可以節省時間，但要始終進行檢查以確保它們被正確地繪制，并且可以進行縮放。該文章所屬專題：AutoCAD2016基礎應用
