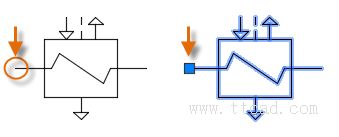

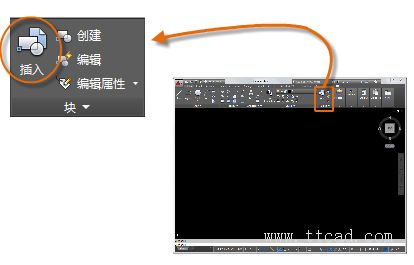

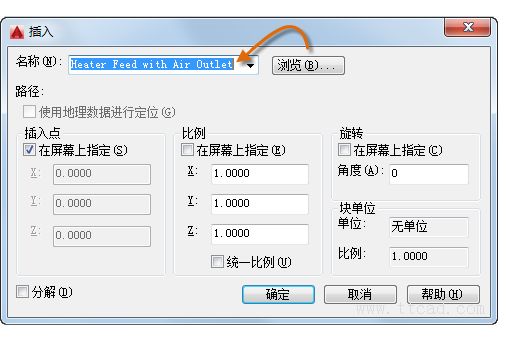

八、塊    從商業聯機源或自己的設計中，將符號和詳圖插入到您的圖形。    在 AutoCAD 中，塊是合并到單個命名對象的對象集合。下面是一些不同比例的樣例塊。    其中的一些塊是對象的真實圖示，一些是符號，其中之一是 D 尺寸圖形的建筑標題欄。插入塊    通常，每個塊都是單個圖形文件，可能保存在具有類似圖形文件的文件夾中。當需要將塊插入到當前圖形文件中時，可以使用 INSERT 命令（或在命令窗口中輸入 I）。    在第一次將圖形作為塊插入時，需要單擊“瀏覽”以找到圖形文件。確保將塊組織到容易查找的文件夾。    插入后，將在當前圖形中存儲塊定義“名稱”下拉列表中選擇它，而無需單擊“瀏覽”按鈕。。此后，可以從提示： “插入”對話框中的默認設置通常是可接受的。選擇塊名后，單擊“確定”，然后在圖形中指定其位置。以后可以旋轉它（如果必要）。    請注意，插入塊時，它將在指示的點處附著到光標。此位置稱為插入點。默認情況下，插入點是原始圖形的原點 (0,0)。    插入該塊后，您可以選擇該塊，此時將顯示夾點。您可以使用此夾點輕松地移動并旋轉此塊。    在以下示例中，將某個圖形文件插入到當前圖形，以提供標準的局部視圖。    注： 將圖形文件作為塊插入可提供對指定圖形的靜態參照。對于將自動更新的參照，您可以改為使用“外部參照”選項板（XREF 命令）附著圖形。創建塊定義    用戶可能希望直接在當前圖形中創建塊定義，而不是創建要作為塊插入的圖形文件。如果不打算將塊插入到其他任何圖形，請使用此方法。在這種情況下，請使用 BLOCK 命令來創建塊定義。    例如，這種方法可用來創建衛生潔具設計的模塊。1.創建塊的對象。2.啟動 BLOCK 命令。3.輸入塊的名稱，在本例中為 Quad-Cube。4.選擇為塊創建的對象（單擊 1 和 2）。5.指定塊插入點。
