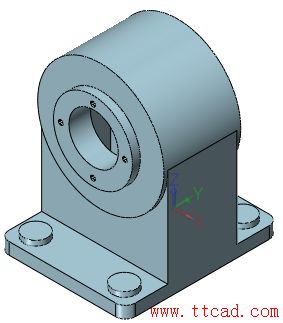

圖12 固定孔基體拉伸效果
第四步：切除操作。

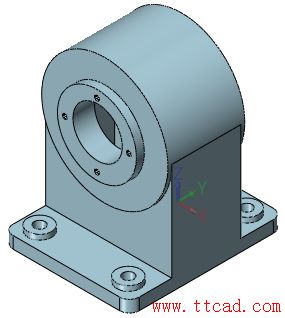

1、執行拉伸切除操作，在第三步創建的實體上拉伸切除出直徑為11mm的四個孔，效果如圖13。
圖13 拉伸

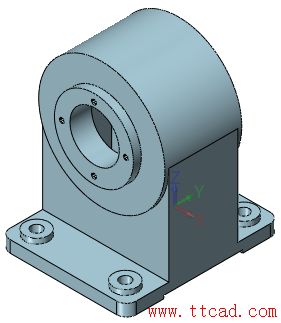

2、在實體的側面位置創建長為80mm、寬為3mm的矩形，如圖14所示草圖，并執行拉伸切除命令，如圖15所示。
圖14 草圖
圖15 拉伸切除操作
第五步：創建蝸桿軸承孔。

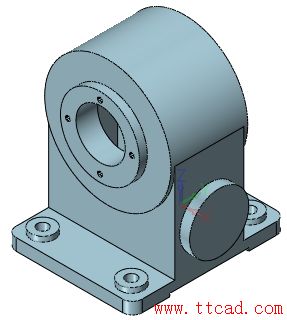

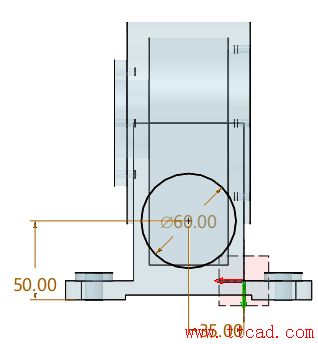

1、在實體側面創建一個離底面50mm，直徑為60mm的圓，如圖16所示，然后執行拉伸操作，拉伸長度為10mm，選擇加運算，如圖17所示。
圖16 創建圓
圖17 拉伸側面軸承孔基體
2、在殼體內表面創建與步驟1中創建的實體完全相同的圓弧，并執行加運算拉伸，拉伸長度為6mm。點擊造型工具欄中圓角命令，設置圓角半徑大小為3mm，選擇步驟2創建的實體進行圓角處理，如圖18所示。
圖18 執行圓角效果

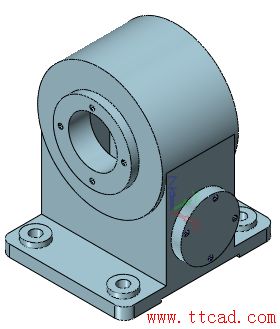

3、與前面操作相同，在離圓心25mm的豎直位置創建M6螺紋孔，螺紋孔深度為8mm，并執行圓周陣列操作，陣列個數為4個，效果如圖19。
圖19 創建孔
4、單擊造型工具欄，鏡像命令，選擇YZ平面為鏡像面，選擇步驟1到步驟3創建的實體，執行鏡像操作，如圖20。
圖20 鏡像操作

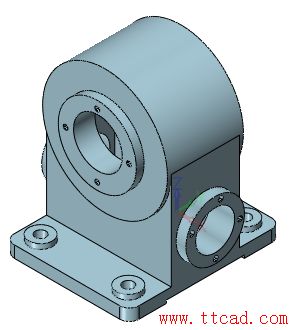

5、執行拉伸切除操作，在前面創建的實體上，拉伸出一個直徑為40mm，完全貫通形式的孔，作為軸承孔，如圖21所示。
圖21 拉伸切除操作

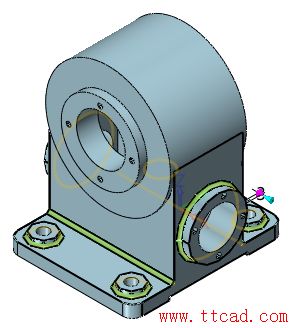

6、單擊造型工具欄中的圓角命令，選擇如圖22位置，執行半徑3mm的圓角處理，完成模型創建。
圖22 圓角效果
渦輪箱是渦輪和蝸桿傳動的重要支撐件，常用來傳遞兩交錯之間的運動和動力，中望3D具有強大的建模功能，從上述步驟我們可以看出，在進行渦輪箱設計時，非常簡便高效，僅需要通過草圖繪制、拉伸、抽殼、添加孔等操作，即可快速完成設計工作，您也快來體驗下吧！
