箱體類零件是機器中的主要零件之一，一般具有容納、支持、零件定位和密封等作用。它將其內部的軸、軸承、套和齒輪等零件按照一定的相互位置關系裝配起來，并按預期的傳動關系進行運動。本文將以渦輪箱為例子，向大家介紹如何使用中望3D進行這種箱體類零件的設計，圖1是本次建模設計大概的過程介紹。下面，我們來看看具體的建模過程吧。

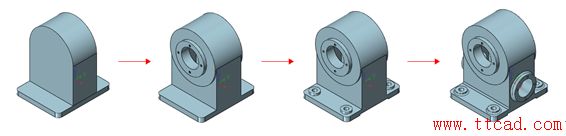

圖1 渦輪箱建模設計過程

第一步：拉伸出零件主體。

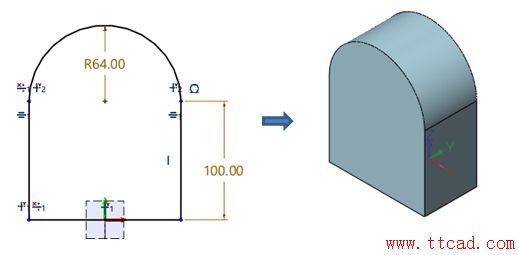

1、新建零件類型文件，選擇XY平面繪制草圖，然后進行草圖拉伸，拉伸長度為70mm，如圖2所示。

圖2 拉伸零件主要實體

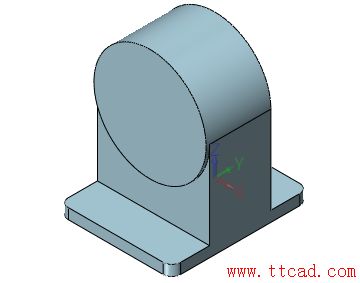

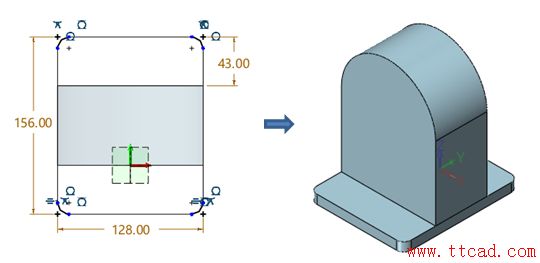

2、選擇實體底部為繪圖平面進行草圖繪制，然后執行拉伸操作，拉伸長度為12mm，效果如圖3所示。

圖3 拉伸底部固定座

第二步：創建渦輪軸承孔。

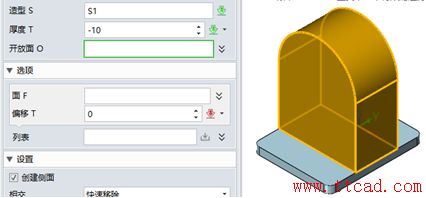

1、單擊造型工具欄中的“抽殼”命令，造型選擇渦輪箱主體，厚度為10mm，執行抽殼操作，如圖4所示。

圖4 抽殼

2、在抽殼后的實體的一個側面創建與圓弧面完全相同的圓，執行拉伸操作，拉伸長度設置為4mm，向外拉伸出軸承孔的基體，如圖5所示。

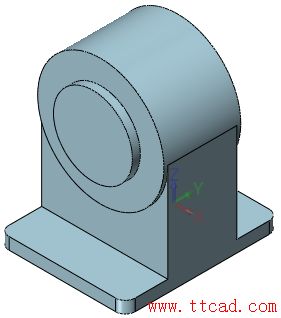

圖5 向外拉伸效果

3、在“向外拉伸”的基體上創建一個與外圓弧同心的圓，直徑為92mm，執行拉伸切除操作，切除效果如圖6所示。

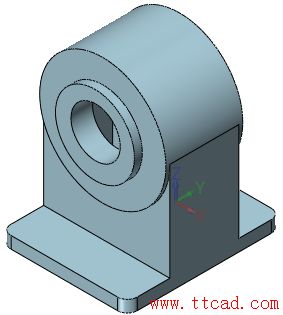

圖6 拉伸切除效果

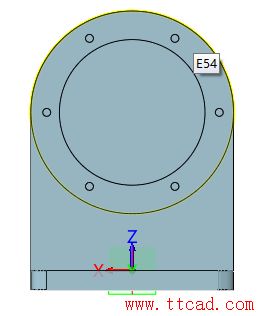

4、選擇向外拉伸面為草圖，離軸承孔圓心水平55mm繪制直徑為2的圓，選擇陣列命令，個數選擇6，陣列角度為360°。退出草圖，選擇6個小圓繪制規格為M6的直螺紋孔，孔深設置為8mm，如圖7所示。

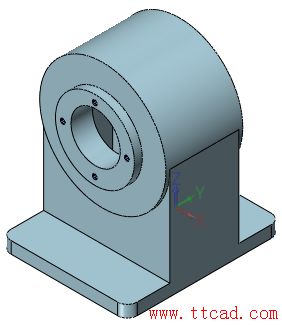

圖7 創建孔效果

5、通過拉伸操作，在實體的另外一側面創建一個直徑為80mm，拉伸深度為8mm的軸承孔基體，如圖8所示。

圖8 創建另外一側固定孔

6、通過拉伸切除操作，在步驟7創建的實體上拉伸切除出一個直徑為50mm的孔，如圖9所示。

圖9 拉伸切除效果

7、同前面步驟4的操作，在此固定孔基礎上，同樣創建M6的孔，孔離圓心的距離為32.5mm，并執行陣列操作，個數為4，陣列出此處的所有孔，效果如圖10所示。

圖10 孔和孔陣列效果

第三步：創建箱體固定孔。

1、在實體底部繪制如圖11草圖，然后執行拉伸操作，向上拉伸高度為17mm，效果如圖12。

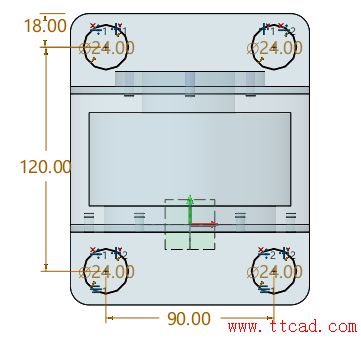

圖11 固定底座孔基體草圖
