切除 使用“造型”頁面下的“旋轉”命令，進行旋轉切除，如圖14所示。
圖14 旋轉切除
第十一步：鏡像
使用“造型”頁面下的“鏡像”命令，以XZ工作面平為鏡像平面進行鏡像操作，如圖15所示。

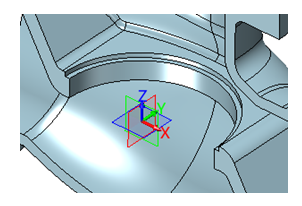

圖15 鏡像
第十二步：視覺樣式
使用“視覺”樣式頁面下的“金屬（鑄造）”視覺樣式，對零件進行視覺樣式的添加（圖16）。

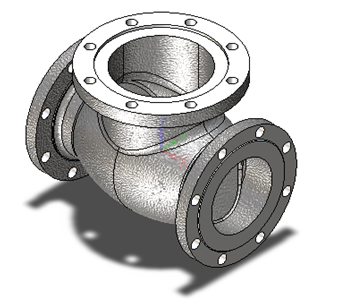

圖16 金屬（鑄造）視覺樣式
使用“視覺”樣式頁面下的“鉻”視覺樣式，對零件的接觸面和孔面添加視覺樣式，如圖17所示。

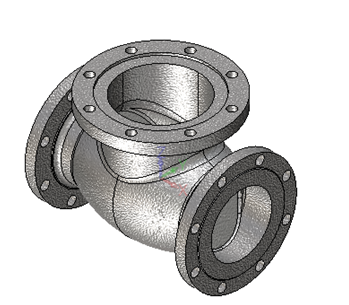

圖17 “鉻”視覺樣式
第十三步：創建草圖
在高亮表面創建如圖18所示草圖。

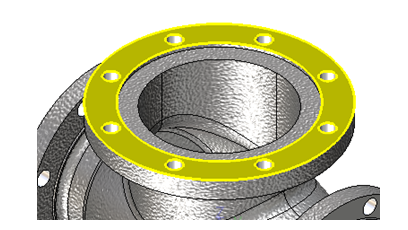

圖18 創建草圖
在圖19所示象限繪制兩條互相垂直的曲線。

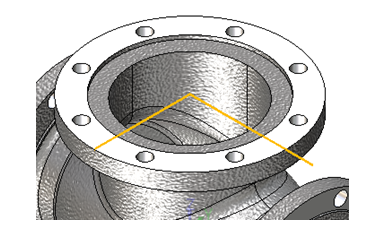

圖19 繪制草圖
第十四步：命名剖面曲線
使用“線框”頁面下的“命名剖面曲線”命令，拾取上一步的草圖創建命名剖面曲線（圖20），命名為“Valve”。

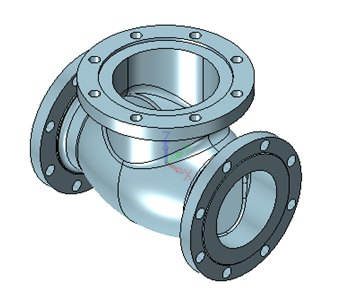

圖20 命名
第十五步：材料

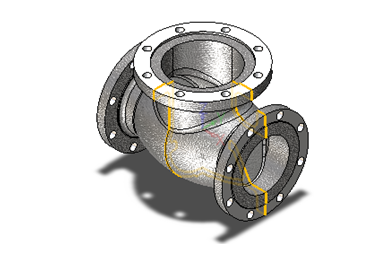

在屬性下拉菜單下進入材料命令設置材料，設置材料為“QT400-18”，密度為“7.1”，如圖21所示。

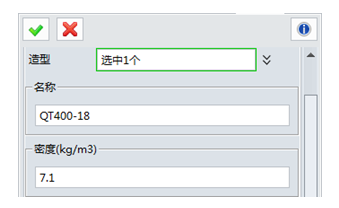

圖21 材料設置
到此，本實例中的閥體就全部完成建模了，希望大家通過本篇實例的操作學習，熟練掌握建模的相關操作命令。
