渲染，是AutoCAD比較綜合的操作，其中涉及到了材質的選擇等方面，為了能夠讓大家更好地掌握，下面我們通過一個例子――渲染水杯來講解CAD三維怎么渲染。

    渲染到了更高深的一步，就是應用材質來使對象更加逼真，下圖是小編提前制作好的水杯圖使用材質、背景等來渲染的效果圖：

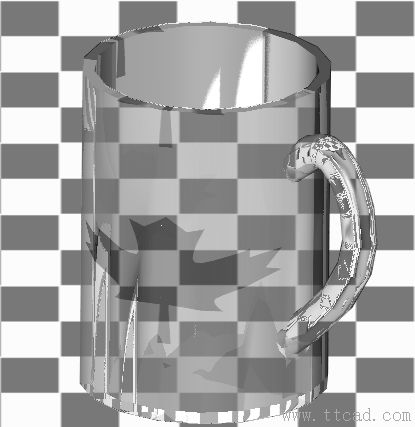

圖1 渲染后的水杯效果

1、使用已有的基礎知識繪制水杯基本模型：

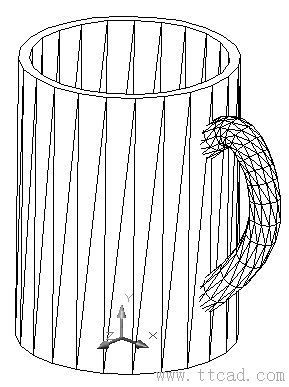

圖2 繪制水杯模型

2、在工具欄選擇【渲染】，點擊【材質】，打開對話框，如下圖：

圖3【材質】對話框

3、在這個對話框中選擇“材質庫”，將材質庫打開：

圖4【材質庫】對話框

4、在“當前庫”中，小編選擇BLUE GLASS材質，然后選擇“輸入”，完成材質的添加，預覽效果后確定，返回【材質】對話框：

圖5 附著材質

5、在對話框中選擇“附著”，選擇需要附著的對象，這里是整個水杯，這里為了使效果更好，小編選擇“修改”，重新設置了透明度、環境、折射等選項，如圖6：

圖6【修改標準材質】對話框

6、然后再選擇“顏色/圖案”，單擊“查找文件”，增加圖案，這里小編增加的是一幅Canada.tga圖案

7、貼圖：在【渲染】對話框選擇“貼圖”，根據提示選擇好對象，這里我們需要給水杯的四周貼圖，    選擇好對象再打開下面這個對話框：

圖7【貼圖】對話框

8、當圖片坐標錯誤的時候，點擊“調整坐標”，將坐標進行調整，同時，也可以調整位圖的位置：

圖8【調整柱坐標】對話框及【調整對象位圖位置】對話框

9、添加背景：在【渲染】那里有個“背景”的按鈕，打開下圖對話框：

圖9【背景】對話框

10、在上圖對話框中，選擇“查找文件”，再在“背景圖像”中添加好需要的背景文件，確定。

11、一切準備就緒，開始渲染：在【渲染】對話框中，選擇“渲染”，打開下面這另一個【渲染】對話框：

圖10 【渲染】對話框

12、在“渲染選項”欄目下，勾選4個復選項，再點擊“渲染”，便可以得到我們需要的效果，就是一開始的圖啦；當然，為了使結果更加滿意，需要反復多次調整參數。
