本AutoCAD繪圖實例主要在于介紹面域及通過并運算創建組合面域的技巧，文底附件有AutoCAD源文件下載：

    "面域"快捷鍵-reg

    "通過并運算創建組合面域"快捷鍵-uni

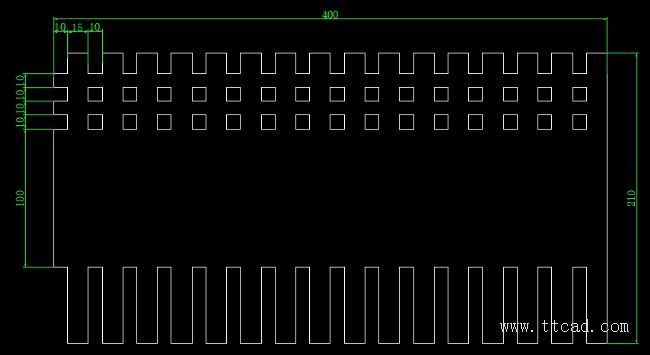

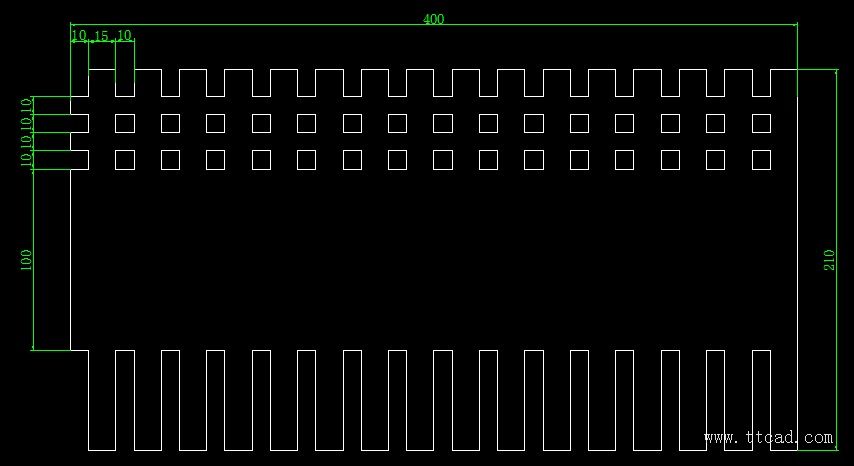

    繪圖實例如下圖：

繪圖步驟：

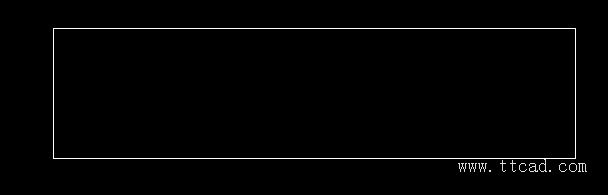

1、首先繪圖400*100的矩形。

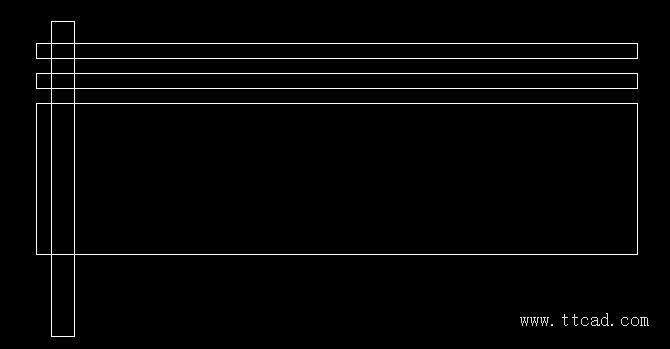

2、然后繪制上面兩個400*10矩形及15*210矩形。

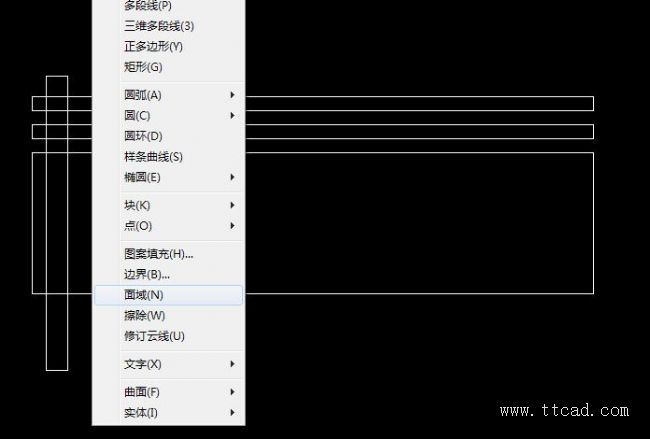

3、使用快捷鍵 reg+回車或【繪圖】-【面域】命令，選擇以上四個矩形。

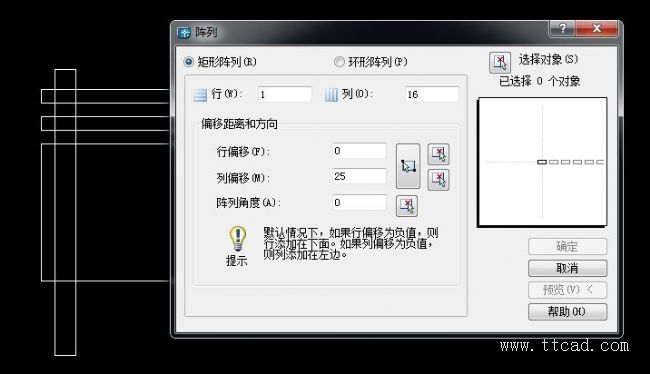

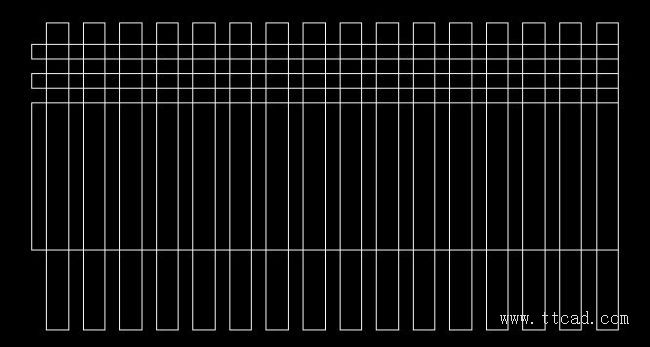

4、對15*210矩形進行陣列。

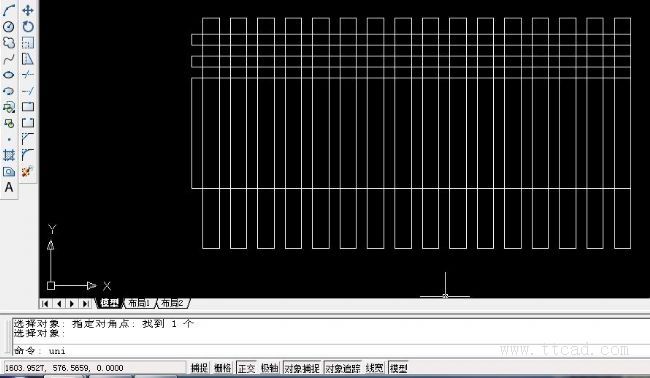

5、使用快捷鍵“uni”并回車，按提示選取以上所有矩形。（天天CAD繪圖實例www.ttcad.com）

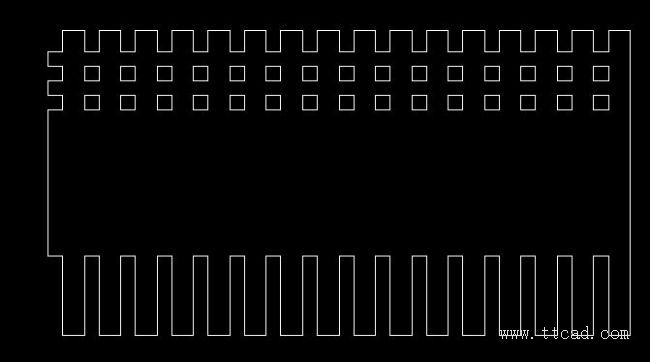

    回車后，得到如下圖形。
