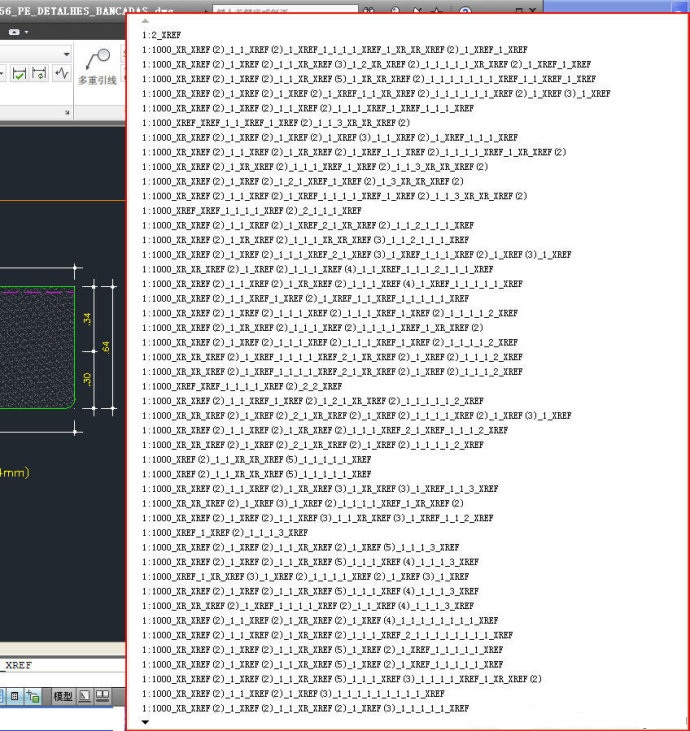

如果圖中有大量多余的注釋性比例的話，可能會顯示成下面這個樣子。
其實這些圖中并沒有外部參照，據某位網友說這是一種CAD病毒，會不斷添加注釋性比例，我沒有見過這個插件，因此暫時沒辦法教大家如何預防。但如果遇到圖紙保存不斷增大，打開和操作變慢這種情況，可以檢查一下注釋比例列表，如果確認是這個問題，而你的CAD在打開文件的時候沒有提示要重置比例列表的，我們就可以打開編輯比例列表對話框，點“重置”按鈕進行手動重置。CAD提供了越來越多的功能，有時會給我們帶來便利，有時也會給我們制造麻煩，正常規范的操作加上合理的定制，就會讓CAD運行效率更高。
