裝配圖中的圖形對象分為標準件和非標件兩大類。以下就通過標準件、非標件分別是如何快速處理表達準確的遮擋關系的實例，來詳細介紹中望CAD機械版消隱功能在裝配圖中的實際應用。
一、標準件的快速消隱
中望CAD機械版提供有齊全的機械用國標圖庫，在標準件的調用上有著非常好的實用性，其中最能體現消隱關系的就是緊固件了。
我們調用一個螺栓，和與之裝配的螺母。這時可以通過標準件庫中的消隱選項來進行裝配關系的消隱。如下圖所示，調用螺母后，在出庫選型中勾選【背景消隱】。

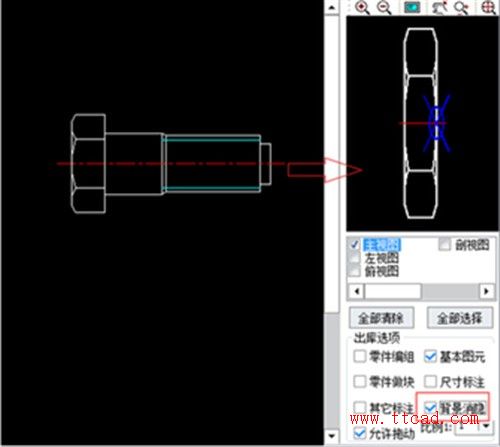

▲圖/在中望CAD機械版中直接對螺母進行背景消隱調用螺母后，選擇好裝配的基點，軟件會自動提示“是否有內輪廓”。需要強調一點，“無內輪廓”并不表示消隱部分被刪除，只是被遮擋不顯示而已。內輪廓的遮擋部分可通過圖層中的“消隱層”的圖層開關重新控制顯示或者不顯示。

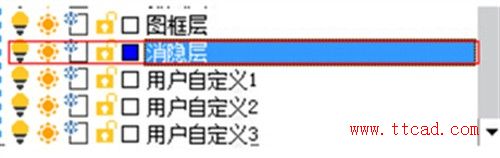

▲圖/圖層開關控制消隱層顯示與否選擇無內輪廓，就可以得到螺栓與螺母正確的裝配關系了。中望CAD機械版圖庫中的所有標準件都可以通過同樣的操作來快速實現“消隱”，從而獲得準確的位置關系表達。

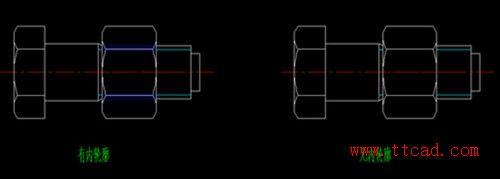

▲圖/有無內輪廓的不同效果二、非標件的消隱
當然，裝配圖中繪制的圖形不一定都是標準件。對于插入或者繪制的非標件，我們則可以通過中望CAD機械版消隱菜單中的【消隱功能】（快捷命令“XY”）來進行圖形的消隱。

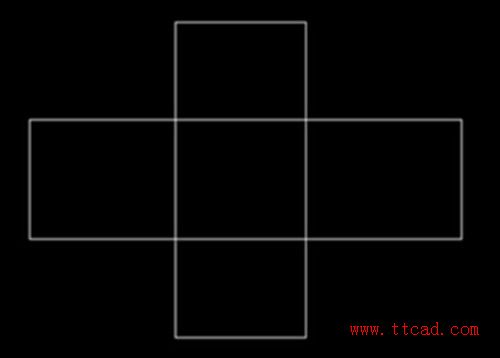

如下圖，兩個矩形相交到一起，要對遮擋部分內容進行消隱。
首先分析這兩個矩形的屬性，有三種情況：
1) 兩個圖形是塊
2) 兩個圖形分別是矩形（多段線）
3) 兩個圖形是基本圖元（線）
無論是哪種情況，都需要執行消隱命令，選擇覆蓋在上方的那個圖形，（塊或者多段線比較好選擇，如果是基本圖元，則要選擇四根線形成一個封閉圖形），接下來的操作和標準件類似。消隱效果也分有內輪廓和無內輪廓這種顯示形式，內輪廓的顯示同樣通過消隱層控制。

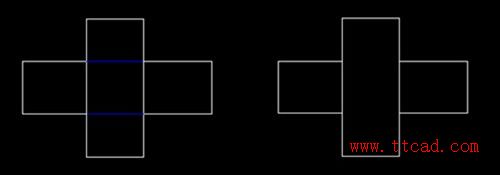

圖/執行消隱命令后的顯示效果
小結：中望CAD機械版不僅能夠?qū)崿F(xiàn)裝配零件遮擋關系的消隱，且設計師只需簡單進行圖層配置，便可輕松實現內輪廓的遮擋部分的顯示和提取，更加高效精準地完成裝配圖的繪制。
