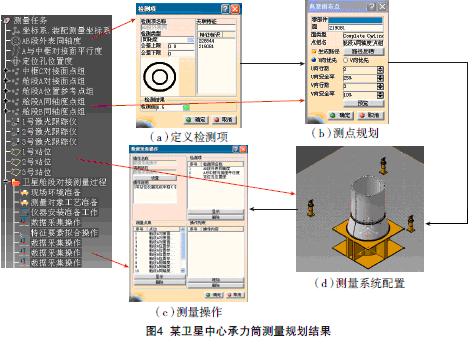

在本實例中，選擇激光跟蹤儀作為測量?jī)x器，并布置了3個測量站位。測量操作規劃完成后，按照測量操作規劃的結果，操縱激光跟蹤儀對布置在零部件上的測點進行測量數據采集，得到測點的坐標數據。最后進行測量結果分析，計算測量點不確定度、形位誤差及其不確定度。
結束語
本文利用CAA對CATIA軟件進行二次開發，設計開發了集成大尺寸測量軟件系統。作為CATIA的增值應用系統，與CATIA環境完全融為一體，實現了設計信息與測量信息的統一管理和互操作性，可為飛機、航天器產品數字化測量驗證工作提供有效的實施工具。參 考 文 獻
[1] Maropoulos PG,Guo Y,JamshidiJ,etal.Large volume metrology process model:a framework for integrating measurement with assembly planning.CIRP Ann als-Manufacturing Technology,2008,57(1):477-480.
[2] Zheng LY,Yang FL,Ni AJ.Ageneral framework of measurement systemconfiguration for large and complex components.Hong Kong:Proceedings of the 6th CIRPSponsoredInternational Conference on DigitalEnterprise Technology,2009.
[3] Calkins,Joseph Matthew.Quantifyingcoordinate uncertainty fields in coupled spatial measurement systems [D].USA:Virginia Polytechnic Institute and State University,2002.
[4] 倪愛晶.不確定度估算方法及其在測量系統配置中的應用研究[D].北京:北京航空航天大學機械工程及自動化學院, 2010.
[5] 張福民,曲興華,葉聲華.基于蒙特卡羅仿真方法的大尺寸測量不確定度分析.計算機集成制造,2009,15(1):180-186.
