集成、協同的一體化數字化設計和制造已成為現代制造技術的核心理念，如何在產品數字化設計的同時規劃產品的測量信息，實現三維CAD環境下的測量信息和設計制造信息的交互，是數字化測量技術應用中的一項關鍵創新性研究工作，也是針對大型產品實現先進數字化制造和裝配技術的核心研究內容之一。
本文在CATIA環境下開發了集成大尺寸測量軟件系統，直接利用產品CAD模型，測量信息與產品CAD模型直接相關聯，實現了產品測量信息與設計信息的自由流動。
系統總體方案

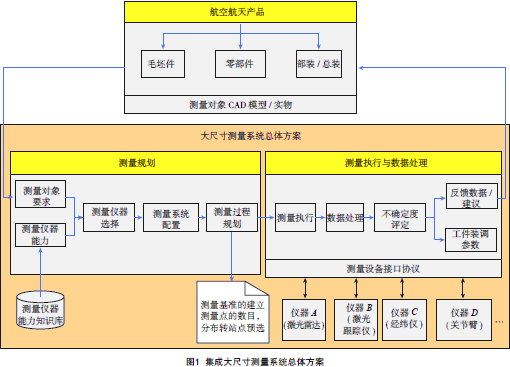

集成大尺寸測量軟件系統基于CATIA二次開發實現，系統總體方案如圖1所示。首先由產品工程師根據產品設計要求制定具體的尺寸形位公差等測量要求；其次測量工程師在系統測量儀器能力知識庫支撐下確定測量儀器的配備方案，并按照測量方案進行測量系統的配置和測量過程的規劃；然后由測量人員按照前面制定的測量計劃并結合現場環境操作測量儀器實施數據采集；最后將檢測結果信息向質量和產品設計等部門反饋，并用于對產品質量合格性進行分析，對工藝能力監測，改進產品設計和制造工藝流程，從而實現產品的設計、加工和檢測信息傳遞閉環。
系統各功能模塊實現
集成大尺寸測量軟件系統主要包括測量對象定義、測量儀器選擇、測量系統配置、測量操作規劃、測量數據采集和測量結果分析等功能模塊。
1 測量對象定義
測量對象定義的主要功能是定義與CAD模型關聯的檢測對象的相關信息，主要包括定義檢測項、定義測量基準要素和確定測點的分布等內容。
2 測量儀器選擇

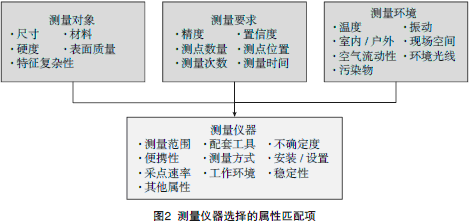

測量儀器選擇是測量工藝規劃的重要步驟之一，也是測量工藝資源配備的主要內容。測量儀器的選擇配套方案直接影響到后續測量方案的制定。合理的測量儀器對測量精度、測量效率有重要的影響。儀器的選取目標是選擇測量能力滿足要求且整體性能最佳的儀器或儀器組合。測量約束條件與儀器性能指標匹配所包含的主要因素如圖2所示。通過在測量儀器庫的支持下，調用可測量性分析算法，通過測量對象、測量要求和測量環境三方面的約束條件與測量儀器庫中儀器各項性能參數的匹配，計算待選儀器各項屬性匹配相似度值的加權總和，然后依據該值選擇測量能力滿足要求且整體性能最佳的儀器，實現測量儀器選擇功能。
3 測量系統配置
在大型零部件的測量中，經常組合不同類型測量儀器以滿足復雜環境下特殊任務的測量需求，常見的組合測量方式有激光跟蹤儀+關節臂、激光跟蹤儀+激光掃描儀、室內GPS+關節臂等。

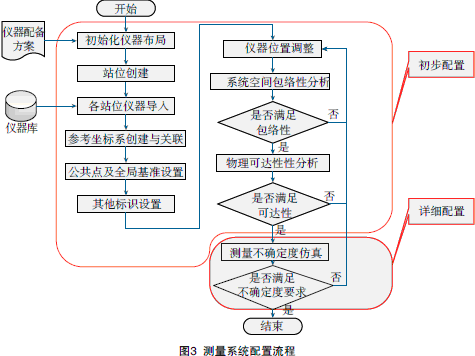

為完成具體測量任務對多臺相同或不同測量儀器進行組合的技術，稱為測量系統配置，它是大尺寸測量中的核心和關鍵問題[1-2]。易用、精確和快速的測量系統配置是大型零部件測量中的一個緊迫技術需求，已經成為一種必然的發展趨勢[3]。測量系統配置的流程如圖3所示，首先構建測量網絡，然后通過測量系統初步配置以保證產品的可測量性，最后以測量不確定度為指標進行測量系統的詳細配置[4]。
4 測量操作規劃
測量操作規劃是測量操作活動的規劃環節，是形成指導測量人員實施測量活動的規范操作流程的過程。測量操作過程是與具體測量任務密切相關的，本文為測量操作規劃模塊提供一個通用性的規劃操作工藝步驟的平臺，在工藝知識庫的支持下，通過人工決策和交互選取來完成測量操作詳細流程的制定。
5 測量結果分析
按照測量操作規劃的結果，使用測量儀器進行測量數據采集，然后根據所采集的測量數據進行測量結果分析，即計算測量結果（包括形位誤差等）并利用蒙特卡洛仿真方法評估其測量不確定度[5] 。實例驗證
以某型號衛星中心承力筒組裝測量為實例，系統地驗證了本文成果在大型零部件測量中的可用性和實用性。根據檢測要求，按照測量對象定義、測量儀器選擇、測量系統配置和測量操作規劃等步驟進行測量規劃，測量對象、測量儀器和站位、測量工藝過程等信息掛在測量模型特征樹上，以便統一管理（圖4）。
