第5章 圖層管理 機械制圖標準要求不同的圖形對象需要采用不用的線型、線寬，在CAD軟件中這些均通過建立不同的圖層實現。電子圖板2013的默認圖層可滿足一般繪圖的需要，而且具有自動分層功能，當需要其他的圖層時，需要用戶單獨建立和管理。本章首先介紹如何建立和管理圖層，然后介紹在繪圖過程中如何正確使用圖層。
5.1 概 述 一幅機械工程圖紙，包含有各種各樣的信息，有確定對象形狀的幾何信息，也有表示線型、顏色等屬性的非幾何信息，當然也有各種尺寸和符號。這么多的內容集中在一張圖紙上，必然給設計繪圖工作造成很大負擔。如果能夠?qū)⑾嚓P(guān)的信息集中在一起，或?qū)⒛硞€零件，某個組件集中在一起單獨進行繪制或編輯，當需要時又能夠組合或單獨提取，那么將使繪圖設計工作變得簡單而又方便。圖層就具備了這種功能，可以采用分層的設計方式完成上述要求。 用電子圖板 2013繪圖時，可以根據圖形對象的不同功能、繪圖標準所規定的不同線型，將一張圖分成若干個不同的層次，并且不同的層次采用不同的顏色，以便更準確、簡單、清晰地表示不同的對象。電子圖板 2013默認狀態下有8個圖層，而且具有自動分層的功能，前面介紹的繪圖命令凡是繪制輪廓線的，如直線、圓等，自動放入粗實線層，而中心線自動放入中心線層，剖面線自動放入剖面線層，這是因為中心線需要使用點畫線，剖面線需要使用細實線，而輪廓線需要使用粗實線，它們具有不同的屬性。圖層具有如下特點：1. 圖層可以被想象成一張張沒有厚度的透明紙張，上面畫著分別屬于該層的圖形對象。每個圖形中所有這樣的圖層疊加在一起，就組成了一張完整的圖。2. 任何一個圖形都可以使用多個圖層，電子圖板 2013 對圖層數量沒有限制，每個圖層上所繪制的圖形數目也無限制。默認情況下，啟動電子圖板 2013時，系統自動設置當前層為粗實線層。3. 像套色印刷照片一樣，為了定位精確，同一幅圖中，所有圖層使用相同的繪圖比例、坐標系統、比例縮放系數等，并且各層完全對齊。4. 通常一個圖層定義一個圖層名，使用一種圖層顏色，定義一種線型和線寬。一般在一個圖層上創建對象時，就自動使用該圖層對應的顏色和線型，稱為隨層(BYLAYER)，如中心線層使用紅色點畫線表示等。5. 圖層的狀態是可以改變的，可以控制圖層是否為當前層，是否打開（顯示與隱藏）、是否鎖定(可否編輯)、是否打印等。 使用圖層功能不但給設計和繪圖工作帶來了極大的方便，而且給以后的分類編輯、修改和打印等所帶來的好處也是手工繪圖無法比擬的。例如城市道路規劃設計中，就可以將建筑、道路以及給排水、電力、通信、天然氣等管道的布局圖畫在一張圖而放在不同的圖層上，所有層疊加在一起就是整條道路的規劃設計圖，而分開對各圖層進行單獨處理時，如對天然氣管道進行修改、編輯后單獨打印，不會影響其他的圖層。 電子圖板2013中對圖層的操作可以通過【常用】選項卡下的【屬性】面板進行，如圖5-1所示，也可通過【格式】菜單下的相關功能執行。

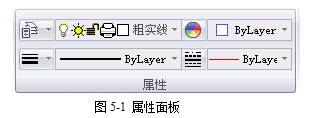

5.2 層的設置 層設置就是對圖層的線型、線寬、顏色及各種屬性進行設置，可以使用如下幾種方式打開圖層設置對話框，對圖層進行設置與管理：(1) 選擇【格式】菜單下的【圖層】；(2) 單擊【屬性】面板上的
圖標；(3) 在命令行輸入Layer命令。在命令行輸入“Layer”或單擊

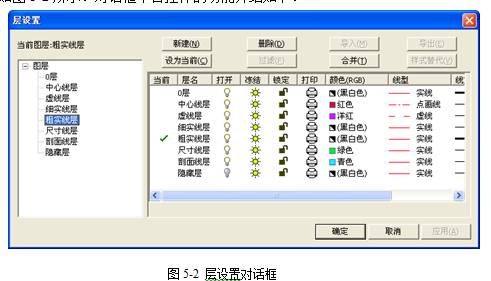

圖標啟動【層設置】命令，系統彈出【層設置】對話框，如圖5-2所示。對話框中各控件的功能介紹如下。
(1) 當前圖層：當前使用的圖層名稱。當前層就是當前正在進行操作的圖層，當前層也可稱為活動層，繪制的圖形元素均放在當前層上。系統只有惟一的當前層，其他的圖層均為非當前層。(2) 新建：單擊【新建】按鈕，打開【新建風格】對話框，如圖5-3所示。首先從【基準風格】列表中選擇一個基準圖層，然后在【風格名稱】中輸入圖層的名稱，單擊【下一步】按鈕后，在圖層列表框的最后一行即可看到新建的圖層，新建圖層的默認設置采用所選基準圖層的設置。
