(3) 刪除：?jiǎn)螕簟緞h除】按鈕，刪除選中的圖層，但系統設置的初始圖層、當前圖層、正被使用的圖層均不能刪除。(4) 設為當前：?jiǎn)螕簟驹O(shè)為當前】按鈕，將選定的圖層設置為當前圖層。(5) 合并：?jiǎn)螕簟竞喜ⅰ堪粹o，彈出如圖5-4所示的【風格合并】對話框，選擇【原始風格】中的一個圖層，選擇【合并到】列表中的一個圖層，單擊【合并】按鈕，則用【原始風格】圖層繪制的實體其圖層屬性立即改變成【合并到】列表中選定的圖層中去。(6) 圖層屬性列表框：顯示圖層的相關屬性信息。
① 當前：選中的圖層是否為當前圖層，用“√”表示當前圖層，在此區域內雙擊，可將選中的圖層設置為當前層。② 層名：層的名稱，與左側層列表框顯示的一致。左側列表框中的層名可以像Windows資源管理器一樣使用，選中一個圖層后，在層的名稱上單擊，在該位置顯示編輯框，可以更改圖層的名字。層名是層的代號，是層與層之間相互區別的惟一標識，因此層名是惟一的，不允許有相同層名的圖層存在。如出現了重名現象，系統彈出警告框提示【注意：層名不能重復】，并取消改名操作。③ 打開：顯示層的打開和關閉情況。單擊
圖標可以切換圖層的狀態是【打開】還是【關閉】。關閉的圖層中的對象不會在繪圖區顯示，也不會被打印，但關閉的圖層仍然可以設置為當前層，仍然可以在關閉的圖層中繪制圖形，只是繪制的對象看不見而已。④ 凍結：顯示層的凍結情況。單擊
圖標可以切換圖層的凍結狀態。凍結的圖層也不可見。凍結的圖層不能設置為當前層，因此就不能在該層上繪制新的圖形對象，也不能編輯和修改。⑤ 鎖定：顯示層的鎖定情況。單擊
圖標可以切換圖層的鎖定狀態。鎖定的圖層是可見的，該層可以設置為當前層，可在該層上繪制新的圖形對象，但不能對該層中已有對象進行修改操作。⑥ 打?。涸O(shè)置圖層的打印狀態。單擊

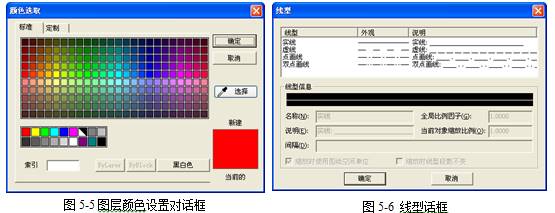

圖標可以切切換圖層中的對象是否能被打印。設置上不可打印并不影響該層的其他功能。⑦ 顏色：顯示圖層使用的顏色。系統已為常用的8個圖層設置了不同的顏色，用戶可以通過單擊顏色框修改層的顏色。單擊顏色框后，系統彈出如圖5-5所示的【顏色拾取】對話框。用戶可以選擇【標準】顏色中的一種，每個標準顏色有一個索引號，也可以使用【定制】自定義顏色。選中一種顏色，單擊【確定】按鈕，屏幕上該圖層中顏色屬性為“ByLayer”的實體全部改為用戶剛指定的顏色，即這里的顏色設置是針對整個圖層的。
⑧ 線型：顯示圖層使用的線型。單擊此處將打開【線型】對話框，如圖5-6所示。在該對話框中選擇一個線型，單擊【確定】按鈕，屏幕上該圖層中線型屬性為“ByLayer”的實體全部改為用戶剛指定的線型，即這里的線型設置也是針對整個圖層的。
若對話框中沒有可用線型，可用【定制線型】和【加載線型】命令加載其他線型或定制線型。加載或定制線型，詳見【5.5 線型設置】一節。⑨ 線寬：顯示圖層使用的線寬。單擊此處將打開線寬設置對話框，如圖5-7所示。在該對話框中選擇一種線型，單擊【確定】按鈕，屏幕上該圖層中線寬屬性為“ByLayer”的實體全部改為用戶剛指定的線寬。線寬設置也是針對整個圖層的。⑩ 層描述：對層的功能進行簡單的描述。在描述內容上單擊，在該位置顯示編輯框，可以更改層的描述信息。層描述要盡可能體現出層的性質。如需對多個層進行管理，可以按住【Shift】鍵再單擊鼠標左鍵連續選擇多個層；也可按住【Ctrl】鍵再單擊鼠標左鍵，不連續地選擇多個層；還可框選多個圖層。所有屬性設置完成后，單擊【確定】按鈕生效。 層設置對話框中的許多設置也可通過右鍵菜單進行。在功能界面左側的圖層列表中、在右側的圖層信息列表控件內單擊鼠標右鍵，均可彈出右鍵菜單，如圖5-8所示。通過右鍵菜單可以實現前述功能中設置當前圖層、新建圖層、重命名圖層、刪除圖層和修改圖層等功能，此外還可以指定對圖層的全選和反選操作。 【小技巧】電子圖板2013屬性面板中的【圖層】列表不僅可用于可以設置當前層、修改所選對象的圖層，而且還可以直接修改層的各種屬性，打開圖層列表后，單擊層名前面的相應圖標即可修改層的相應屬性。
