PowerEdge FC430的一大特點就是超高的計算密度——2U 8個1/4寬度雙插槽節點，盡管由于功耗和散熱的限制，它只支持到14核Xeon E5-2600v3 CPU，但2U內密度已高達224 core，因?yàn)榭臻g關系，內存的密度有所權衡——64 DIMM(每節點8條，每通道1條)。

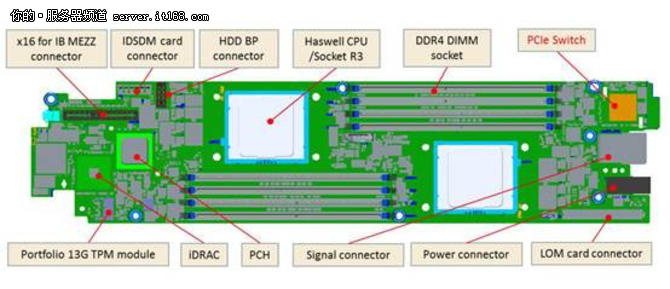

PowerEdge FC430服務器節點主板示意圖

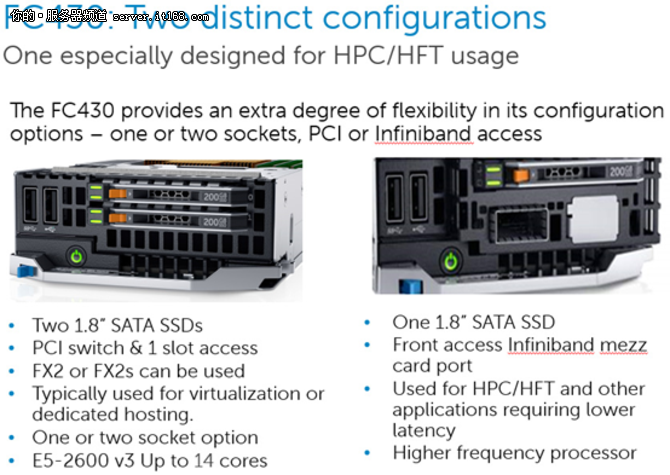

FC430專為HPC設計的InfiniBand接口超高的計算密度，很容易讓人聯想到HPC高性能計算應用。為此，F(xiàn)C430除了每節點2個1.8英寸SSD的存儲配置之外，還有一種單SSD配置——就是為了在前面板上增加一個InfiniBand高速網絡接口(下面有一張放大圖)。
值得一提的是，PowerEdge FC430還支持一種單插槽Xeon E5-1600 v3的配置，這就是針對HPC應用中對主頻敏感的那些(單線程優化)程序，可以選擇降低CPU核心數來提高主頻。

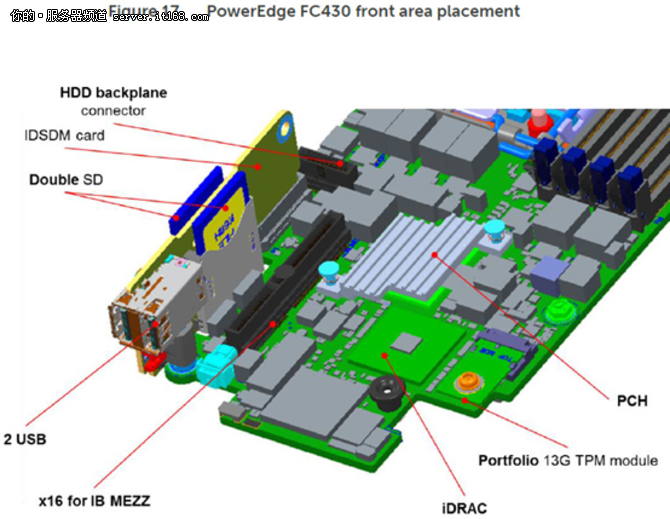

如上圖，我們可以看到FC430主板PCB上的元件密度，以及前端IB Mezz夾層擴展卡插槽的位置。這對于服務器硬件設計能力也是一種考驗。

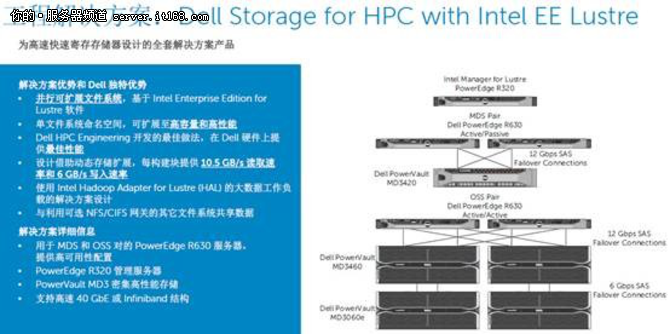

據我們了解，國內某高性能計算用戶選擇戴爾PowerEdge FX2平臺部署了超過200計算節點的FC430，由于機房設計合理，沒有遇到散熱和供電方面的問題。存儲方面采用Lustre集群，包括8個OSS(對象存儲服務器)節點。整體互連選擇了10Gb以太網，配置Dell Networking Z9500萬兆交換機。
集中管理CMC堆疊簡化網絡

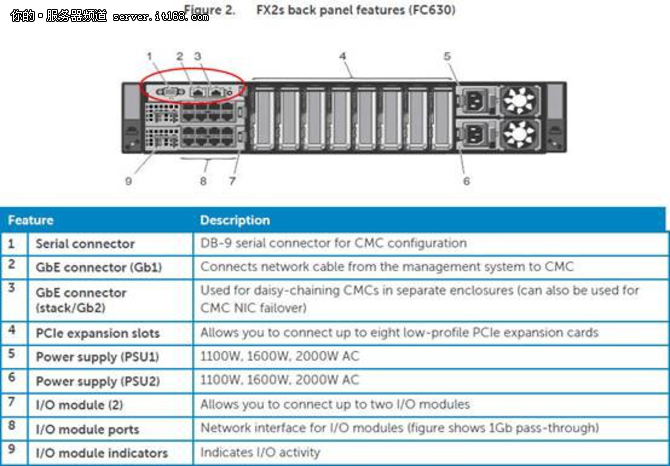

如上圖，我們用紅圈標出的部分是PowerEdge FX2機箱的CMC管理模塊，上面的Gb2網口可以用于堆疊模式。比如在一次測試中，10個機箱的CMC以菊花鏈形式連接在一起，相鄰的兩臺之間僅需要超短線纜，而對外只用一條上聯網線，可以顯著降低管理網絡的復雜度。

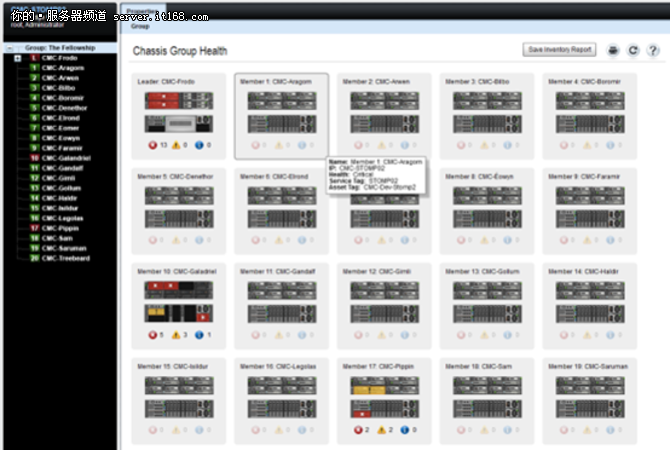

通過Chassis Group，多套PowerEdge FX2可以在單個界面中統一管理。
性能怪獸DSSD在HPC存儲中的應用案例
許多朋友應該知道，Lustre和GPFS是HPC存儲使用最多的文件系統，它們的共同特點是支持大規模集群并行提供高容量和高帶寬。那么隨著大數據分析在高性能計算中的增多，有沒有需要高IOPS、低延時存儲的場景呢?

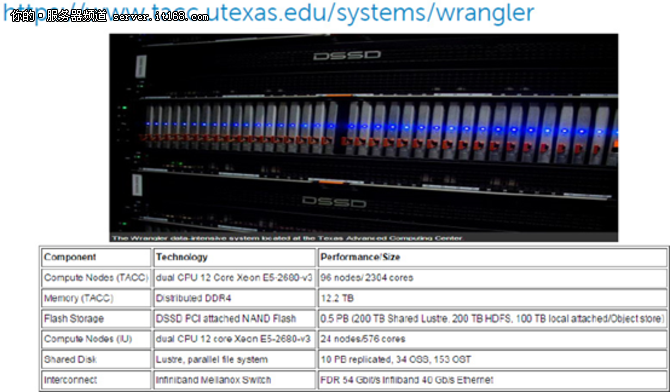

位于美國德州Austin TACC(田納西高性能計算中心)的wrangler HPC系統，戴爾作為硬件供應商參與了該項目，提供服務器設備等。該項目最大的亮點是采用了EMC即將正式發布的閃存存儲DSSD。

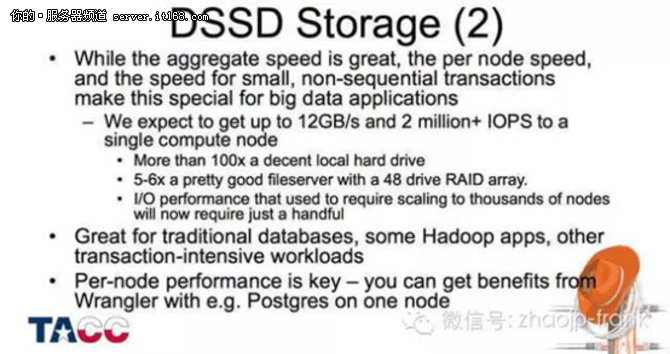

DSSD本身閃亮的性能指標我們就不再這里展開了，大家有興趣可以關注近日發布的消息。上圖引用自趙軍平老師的文章，在TACC這套HPC系統中，預期單計算節點的訪問性能即可達到最高12GB/s和超過200萬IOPS。

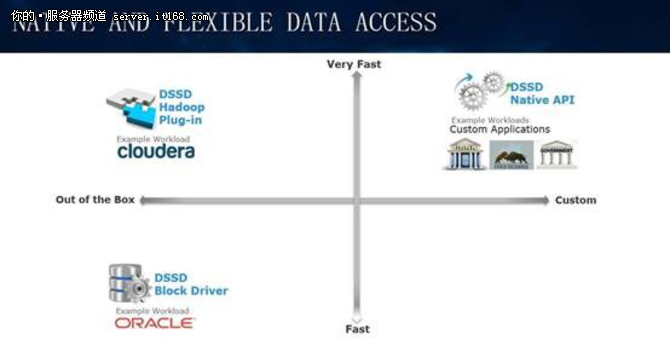

DSSD的另一大特色就是Key-Value對象訪問接口，包括原生REST API以及Hadoop插件;另外它也提供Block(塊)和POSIX兼容的文件訪問，其好處就是兼容Oracle數據庫等傳統應用。
