a、依據波段的相隔位置、頻率關系取色，避免相鄰波段頻繁取值。
b、在選取的波段之間進行色值運算，平滑過度。

目的：方便開發計算 / 提高通用化程度。

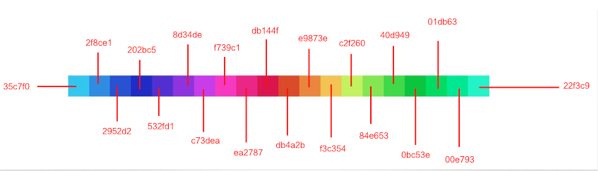

圖2：最終選取的20色種基礎色

圖3：在20個基礎色中進行篩選，根據波段選取7個主應用基礎色

拓展應用（基于7色值）：
a、基礎色的應用
表示區分類別：以波段相隔的原則選取色彩（常規基礎色7種）。如，2色選取采用RGB3大波段中的任意2波段內7大基礎色。，3-4色采用奇偶原則選取色彩，5-6色以上則采用1357+x規律選取。（如圖4所示）

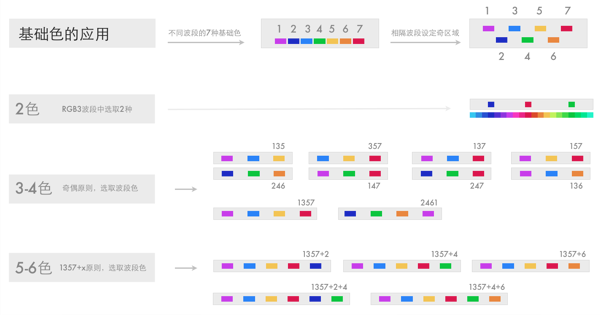

圖4：基礎色的應用

b、鄰近色的應用
表同類屬性：選取7色，并于20色值中選取其相鄰波段色從而產生H(色相)接近，且(S)飽和度、(B)明度相似的同類色。數據運算時，7色為起始值，鄰近色為結束值，兩者間平滑過度的色值為計算值。（如圖5所示）

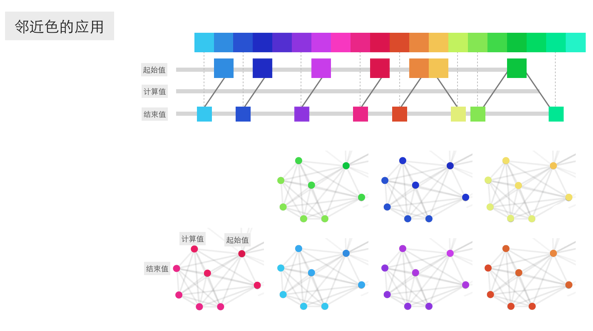

圖5：鄰近色的應用

c、同色漸變拓展的應用
表程度延生：在a、b的基礎上，拓展?jié)u變色漸變方法又2種，一種依據透明度-10%的梯度遞減規律，一種依據HSB中H（色相）值不變，而變換S（飽和度）與B（明度）值的函數關系遞減規律。（如圖6，圖7所示）

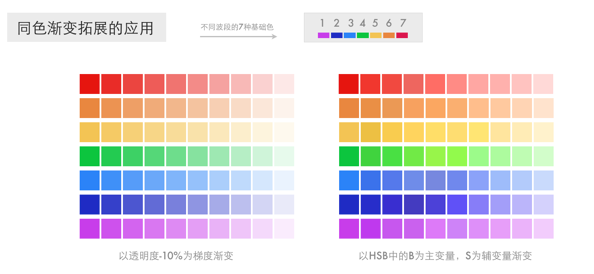

圖6：同色漸變拓展的應用

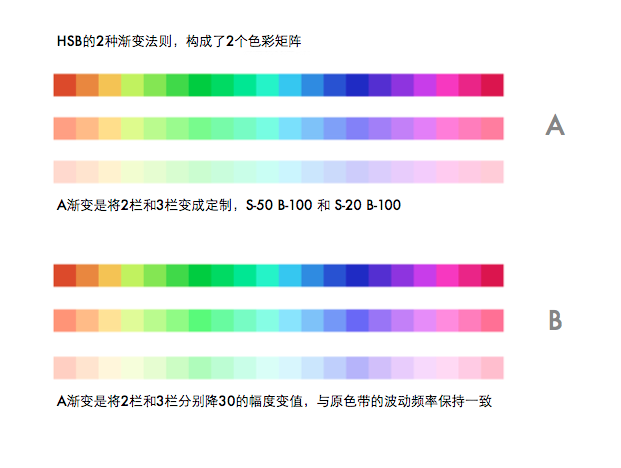

圖7：同色漸變拓展的應用，色彩矩陣

案例與比較：
次色彩應用的算法在JS組件庫中的8大組件中均有優化體驗效果，介于篇幅，此處僅以Stream圖為例，展現之前的2種色彩應用與當下研究后色彩應用的比較，各有利弊，但從之前提及的立場與角度而言，毫無疑問，本次研究還是取得了期望的效果。（如圖8/圖9/圖10所示）

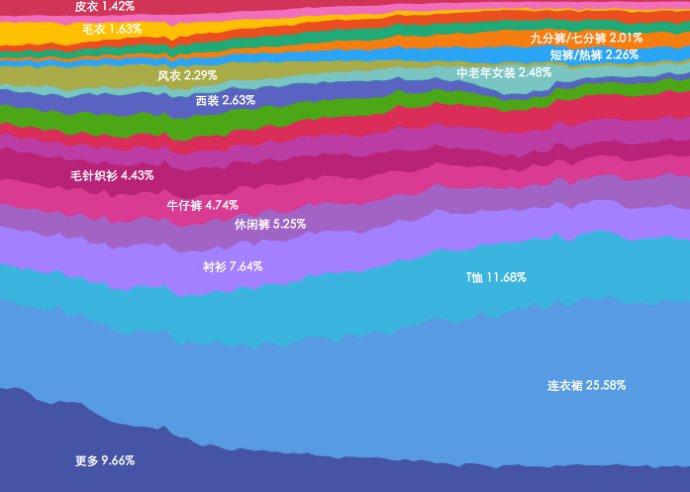

圖8：依靠設計師取色，雖然色相區分明顯，但需要前端工程師一一填色的色彩輸入。且從美學上看比較雜亂，從拓展性上看缺乏規律，從開發的角度，缺乏色彩主題性與規范性。

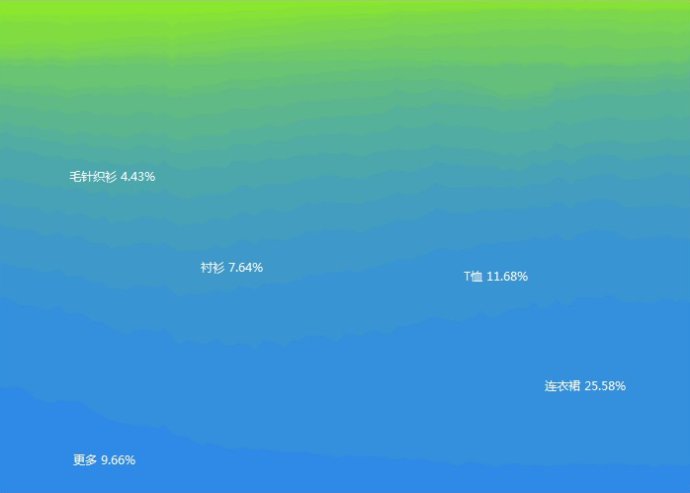

圖9：依靠簡單的色彩漸變，從識別上看藍綠色彩區分度并不明顯，從美學上看，中間的過度顏色也很臟

圖10：依靠當下的波段算法，清晰有效的將藍綠2種接近的色彩做了有效區分，且有延續的漸變效果

終于寫完了，感謝一下負責開發的工程師寧朗同學，也感謝一下主導這次進程的主管知秋，在我們3人的合力下，這種算法終于從概念慢慢落地，并將為之后可視化組件庫的用戶們提供更多更好的體驗，加油！

by:kaka
