熱插拔系統風扇

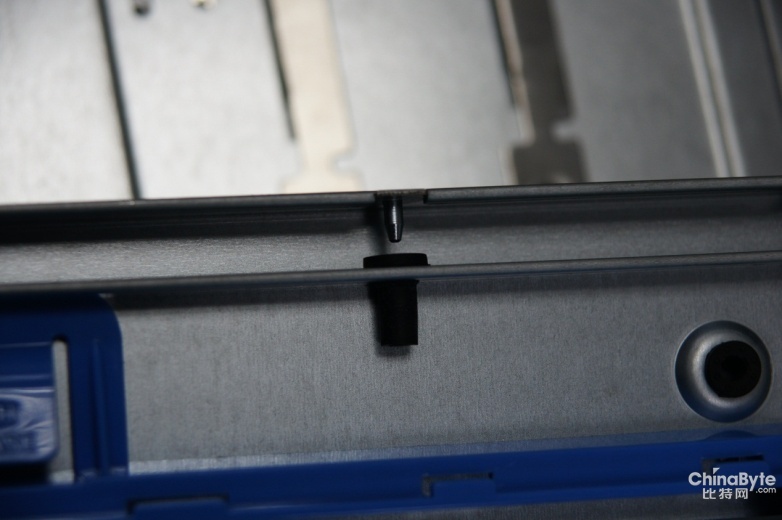

前置風扇架采用了分體式懸掛設計，懸掛處用橡膠軟墊隔開。這樣設計的好處是可以大幅度減少風扇轉動帶來的振動，一方面可以降低系統噪音，另一方面，由于硬盤在震動的環境下工作，數據讀取的穩定性很差，而且會急劇的老化，大幅降低硬盤壽命，因此這個減震設計可以避免振動影響硬盤，增加讀盤穩定性，延長硬盤的使用壽命。

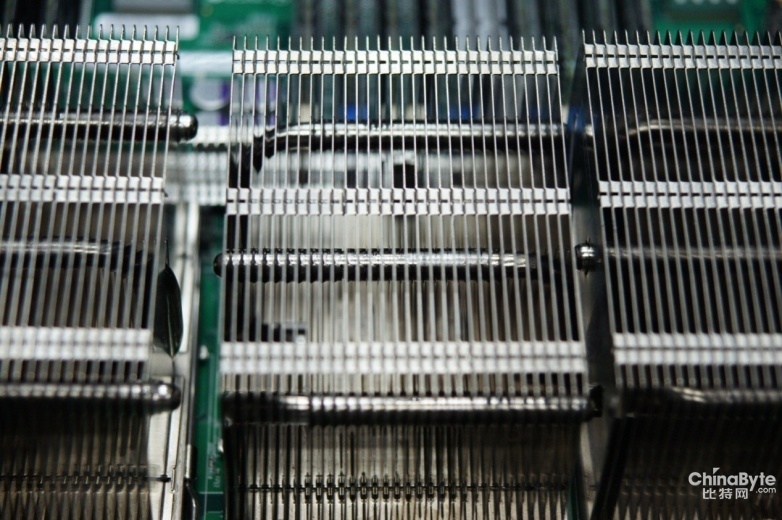

這款產品最大支持4顆Intel E7-4800系列處理器。E7-4800處理器(內核的Intel 代號Westmere-EX)采用了32nm工藝，最高可提供10個計算核心，30M三級緩存。E7-4800系列處理器上均采用了超線程技術，也就是說每個核心可同時執行2個線程，這樣單處理器最大支持20個線程，提供強大的并行處理能力。但高性能也帶來了高功耗，E7-4800處理器的高端型號功耗高達130W，而其面積卻不足513平方毫米，因此良好的散熱成為保證可靠的關鍵因素。NF8560M2采用了3熱管散熱器進行處理器散熱。熱管是一種傳熱性極好的人工構件，主體為一根封閉的金屬管，內部有少量工作介質和毛細結構，通過介質的循環相變將熱量移到外部或遠處，是一種可靠、低重量、環保的先進散熱技術。

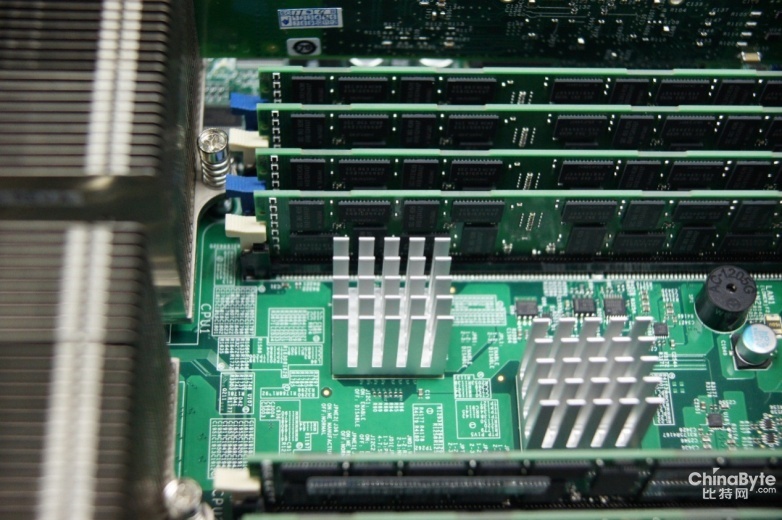

這款機型的內存采用了獨特的總線技術，在處理器和內存間引入了內存緩沖芯片，每個處理器掛接2個內存緩沖芯片，處理器與緩沖芯片間通過高速串行總線傳輸數據，每個緩沖芯片再掛接4條內存，最大支持32條內存。通過這樣的方式，在捉襟見肘的空間內讓系統具有更大的內存擴展能力和性能。不同于浪潮的另一款四路產品NF8520通過內存擴展板支持多達64個內存插槽，NF8560M2采用了板載內存插槽的方式，由于主板空間的限制，所以最大只支持了32條內存插槽。

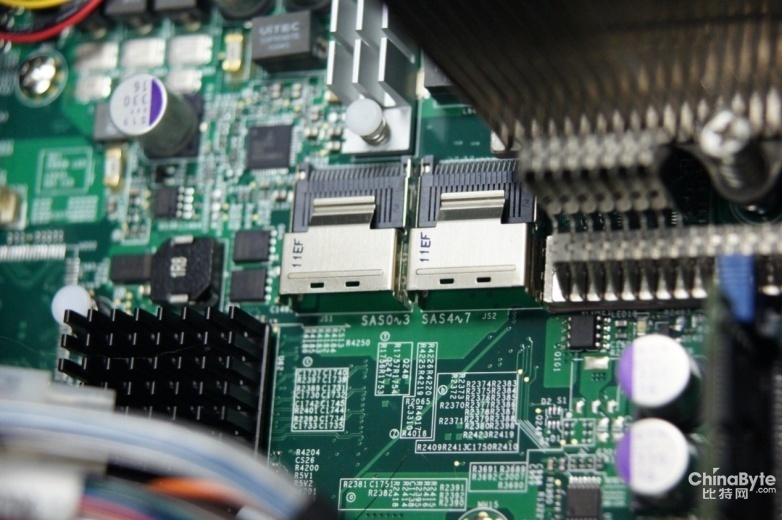

在NF8560M2的上代產品上集成了SAS RAID控制器，雖然可以無需外插RAID卡即可實現帶512M緩存的RAID 5，卻喪失了配置的靈活性，而且一旦用戶需要配置緩存保護電池，由于集成的RAID不支持電池，就只能選擇外插SAS RAID卡，這樣就造成了成本上升和資源浪費。因此，在NF8560M2上僅集成了SAS磁盤控制器，可以根據業務需求靈活配置兩種RAID：一種是追求性能的SAS RAID 卡(可選配保護電池)，另一種是追求性價比的RAID套件(不可配電池保護)，來滿足不同的用戶需求。

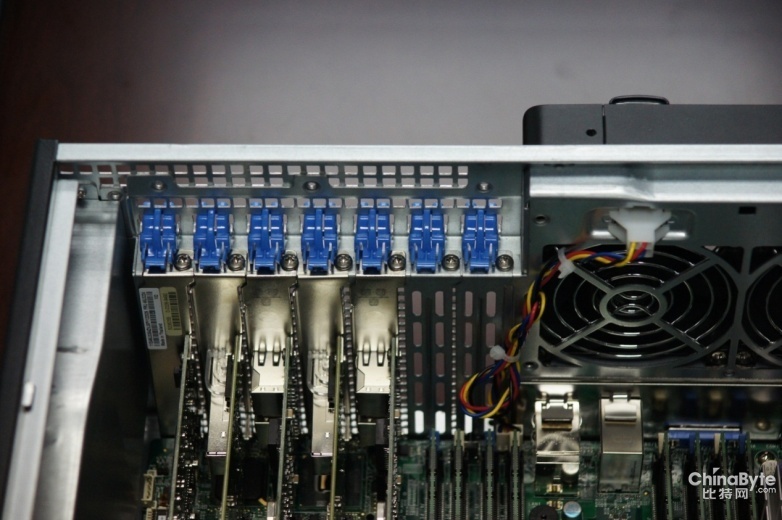

四路服務器主板元器件排布非常密集，每增加一個功能或者部件都需要作出極大的努力。通過主板元器件的合理優化和重新編排，NF8560M2的PCI-E擴展插槽由上代產品的4個增加到了5個：2個X16插槽，3個X8插槽。這些插槽可根據實際應用自動調節速率，既可以滿足某些用戶對多個插卡的需求，又可以滿足其他用戶對高性能單插卡的需求。另外，在PCI-E擴展卡的固定方式上，不僅采用了螺絲而且還增加了免工具的卡扣(下圖中藍色部件)：螺絲固定十分牢固但不易拆卸，適用于長途搬運機器;卡扣固定易拆卸，便于設備維護。
總結：
本文通過圖解的形式幫助大家了解NF8560M2的一些設計細節，可以看到這款產品是一款設計精良的四路產品。關于其性能方面的表現，我們將在下期繼續為大家介紹。
