浪潮近期將推出一款四路服務器新產品---NF8560M2，這款產品將采用目前Intel最新的四路平臺架構，配合全新32nm工藝的E7-4800系列處理器。今天我們將通過照片帶領大家了解這款產品的主要特點。

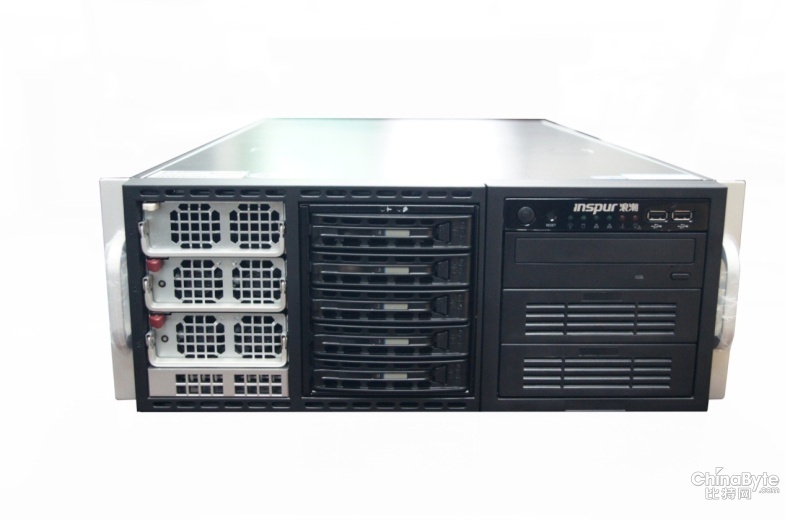

下圖為NF8560M2產品的前視圖，從外觀上看，這款產品的設計沿用了上代產品的風格，4U高度的機箱配合整潔的前面板，顯得穩重而大方。

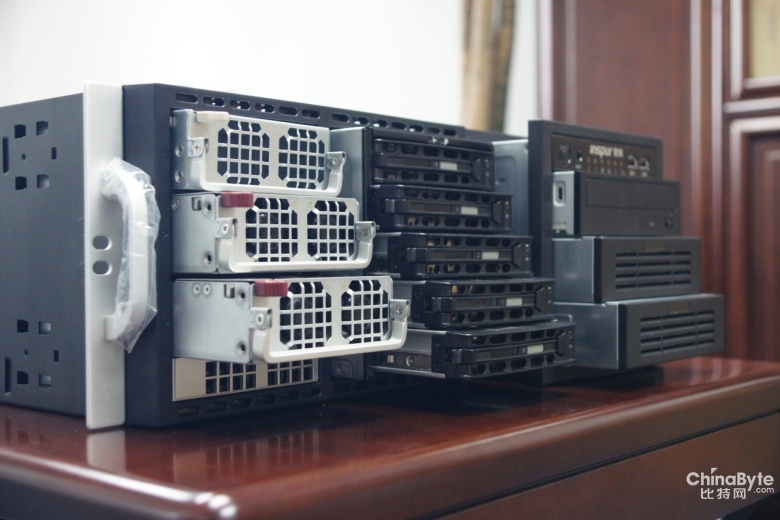

這款產品具有良好的模塊化設計，這種設計的優點是可以通過不同的功能模塊來擴展產品的配置，同時對簡化設備維護也大有好處。從機箱前部就能看到明顯的模塊化分區：整個機箱前部分為3個功能分區，從左到右依次是電源部分、硬盤部分、5寸設備部分。與市面上的大部分產品不同，這款產品的電源采用前置式設計，可以方便用戶進行電源維護。雖然模塊被前移到前部，但電源接口依然在機箱后部，因此用戶不必?fù)?dān)心電源前置之后需要調整機柜的PDU位置。硬盤方面，圖中所示的是5塊熱插拔3.5寸硬盤的配置，通過更換模塊，同樣的位置還能支持8塊熱插拔2.5寸硬盤。此外，如果用戶還需要更大的硬盤擴展能力，還可以用前部最右側的5寸設備位置擴展另一個硬盤模組，支持10塊熱插拔3.5寸或者16塊熱插拔2.5寸硬盤。當然，在配置這么多硬盤的時候，系統就無法配置內置光驅了。所有的這些模塊都通過機箱內的卡扣進行固定，因此在裝卸時不需要?jiǎng)佑霉ぞ?，十分方便?/P>

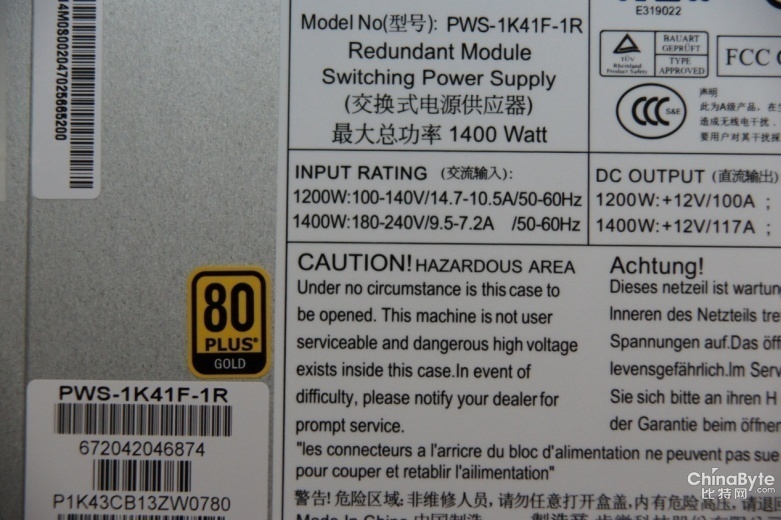

NF8560M2標配兩個1400W的大功率電源模塊，采用高轉換效率的80PLUS金牌電源。經過測試，在系統負載50%的情況下，相比普通的電源，使用金牌電源的系統功耗要低120瓦左右， 每臺NF8560M2每年可節省一千多度電，按電價1元1度算，單系統電費每年即能為用戶節約一千多元，有效的降低了系統的TCO(總擁有成本，即采購成本與使用、維護成本的總和)。

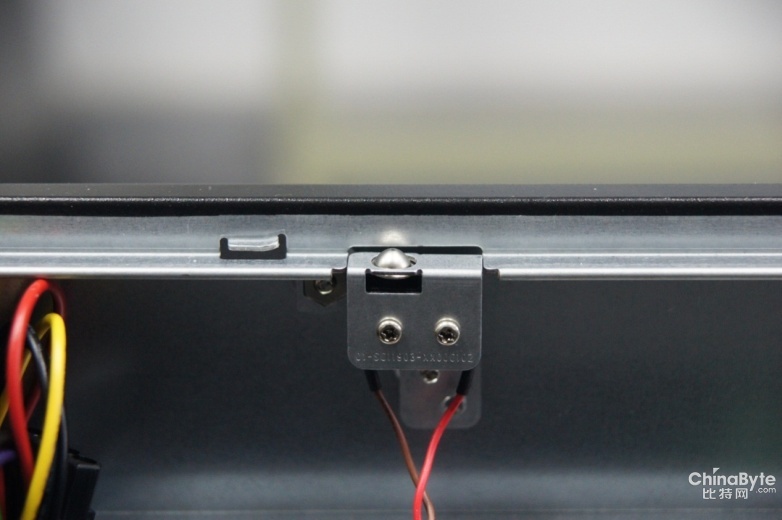

這款機型的機箱還具備機箱蓋開啟狀態傳感器。當機箱上蓋被打開時，機器會通過IPMI報警，通過管理軟件，報警信息可以以多種方式警示管理員。除了安全警示作用，這個傳感器還能確保系統的良好散熱：當機箱蓋被打開、箱體內的散熱風道被改變時，系統風扇會工作在最大轉速，通過輸送額外的氣流來滿足系統散熱需求。

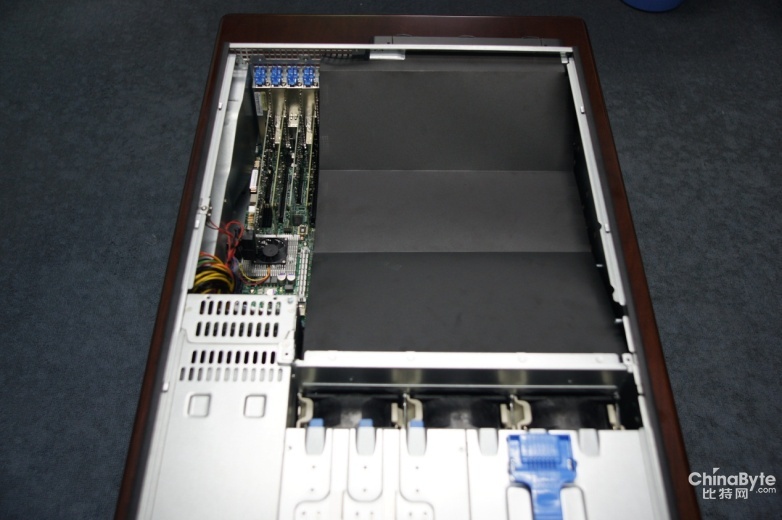

打開上蓋后可以看到這款機型的機箱內部非常簡潔，利用黑色導風槽將高發熱量的部件隔離在高風量區域，利用2組系統風扇實現“推、拉”式集中散熱。其他低發熱量部件作為另一個散熱區，利用系統電源風扇進行散熱。
機箱內部總共配置了6個系統風扇，前后各3個，構成4+2冗余模式，配合系統導風槽，可以使導風槽內形成強大的風壓，從而使導風槽內各個部件都能得到充分散熱，保證系統的穩定、可靠的運行。

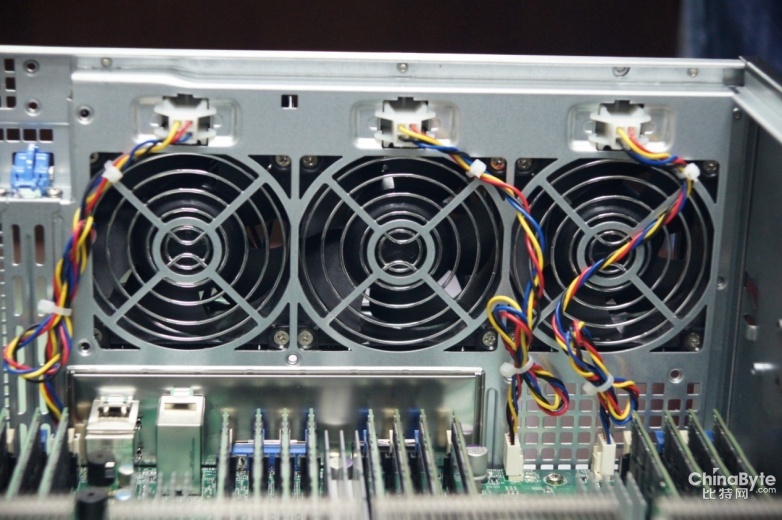

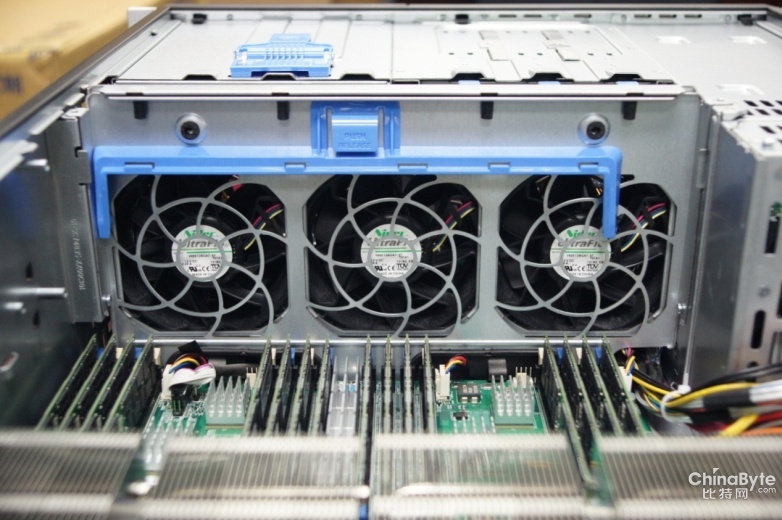

前置3個系統風扇，向系統后部送風

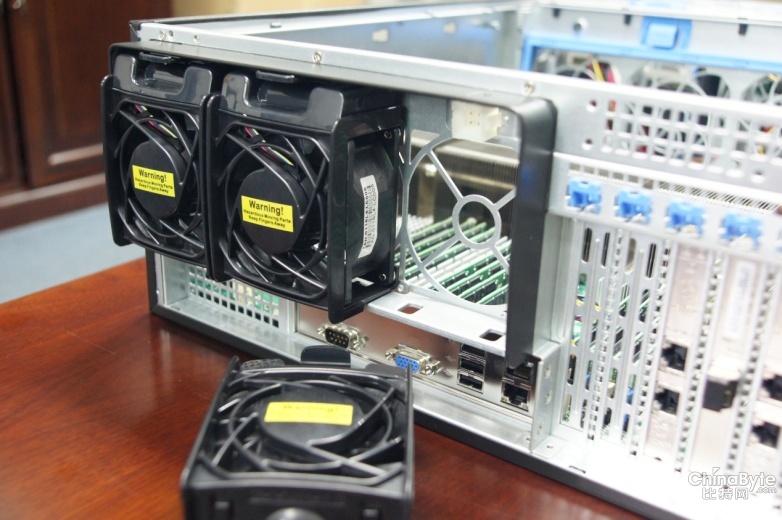

后置3個系統風扇，向系統外部抽風
后置3個系統風扇的后視圖

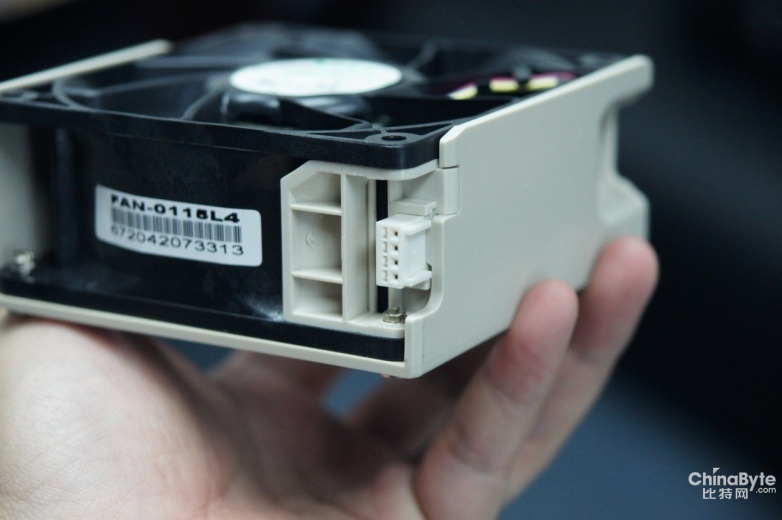

六個系統風扇都是熱插拔方式的，可以很方便的進行風扇的維護。
