ZigBee是基于IEEE802.15.4無線標準研制開發的有關組網、安全和應用軟件方面的技術標準，其特點是近距離、低復雜度、自組織、低功耗、低數據速率、低成本。美國TI公司的CC2530芯片集成了51單片機內核，其開發平臺具有基于2004/2006/2007/PRO協議棧的開發模板。針對CC2530芯片的ZigBee開發平臺可與IAR for MCS-51集成開發環境無縫連接，操作和連接方便。系統中主協調器負責啟動整個網絡，由USB接口直接供電；終端節點由自帶電池供電；主協調器與遠程智能監控平臺通過USB直接串口連接，并通過CC2530的射頻模塊實現與終端設備的無線通信。
3.1.2 CC2530開發平臺
TI CC2530開發平臺采用Z-Stack微操作系統進行應用程序的開發。Z-Stack是由TI公司推出的業界領先的ZigBee協議棧，支持多種平臺。Z-Stack包含了網狀網絡拓?fù)涞膸捉谌δ艿膮f(xié)議棧，采用操作系統的思想來構建，采用事件輪循機制，當各層初始化之后，系統進入低功耗模式；當事件發生時，喚醒系統，開始進入中斷處理事件，結束后繼續進入低功耗模式。如果同時有幾個事件發生，則判斷優先級，逐次處理事件。這種軟件構架可以極大地降低系統功耗。整個Z-Stack的主要工作流程大致分為系統啟動、驅動初始化、OSAL初始化和啟動、進入任務輪循幾個階段。

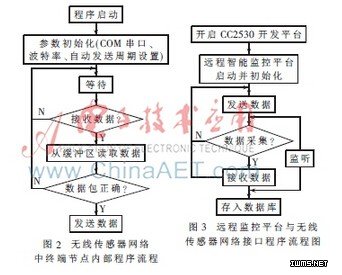

在本系統中，由于傳感節點少、傳輸距離短，選擇星型網絡的拓?fù)浣Y(jié)構，協調器采用廣播的方式發送信息，而終端節點采用單播發送方式數據。CC2530平臺支持避免沖突的載波偵聽多路存取(CSMA/CA)功能，在無線傳感器網絡啟動后，主協調器處于監聽狀態，終端節點進行數據的發送，如果偵聽信道狀態空閑則傳送數據包，否則等待并延時，直到信道狀態空閑數據包發送成功為止。無線傳感器網絡中終端節點內部程序流程如圖2所示。
3.2 遠程智能監控平臺
本系統中實現與無線傳感器網絡中主協調器進行通信的遠程智能監控平臺是Web系統。連接程序在MyEclipse2013環境下用Java編寫，RXTXcomm.jar函數庫支持串口通信。頁面程序通過JSP實現，可以對波特率及COM端口等進行設置調整，并可以進行遠程監控。該平臺實現了對無線傳感器網絡的數據接收，并按照設置好的數據格式進行數據采集，通過Java編寫的存儲程序存入遠程服務器的數據庫。接口程序流程如圖3所示。
本系統通過一個結構體對各個節點的數據包進行規范，以便于數據采集。數據包格式如表1所示。數據頭使用的是“&&”字符，數據尾采用1個“&”。
例如路由節點采集溫度時使用如下填充數據的方式，如表2所示。設備名稱temp表示設備是溫度設備；節點類型ROU表示節點是路由節點；后面緊跟路由器的網絡地址；傳感器數據值字段采集的是含1位小數的4位溫度值。
3.3 Web應用服務系統
利用JSP和前端Ajax框架ExtJs，使用MySQL數據庫和Tomcat服務器，開發的Web應用服務系統可以與遠程智能監控平臺和云服務平臺進行快速整合，界面操作簡單、美觀，且能夠大大縮短系統的研發周期，降低開發成本。
該系統實現人性化監控，包括室內環境監控?cái)?shù)據顯示、終端節點控制以及對數據通過云服務層處理進行室內環境舒適度評分，并列出所在服務系統中的排名。系統界面如圖4所示。
系統中只對溫度(T)、濕度(H)和光照(I)3個參數進行監測。Web應用服務系統中排名算法為：Ri=|Ti-T|+|Hi-H|+|Ii-I|，其中T、H、I是設定的參考值，再經過與系統中各R值進行比較得出。參數狀態及舒適度算法采用模糊理論，對應參數狀態如表3所示，熱舒適度評判如表4所示，光舒適度評判如表5所示，室內環境舒適度評判如表6所示。
