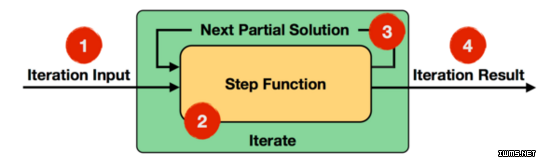

flink-iterations-iterate-operator

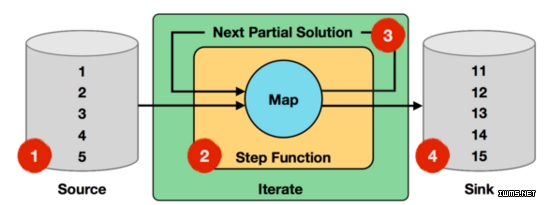

Step函數在每一輪迭代中都會被執行，它可以是由map、reduce、join等Operator組成的數據流。下面通過官網給出的一個例子來說明Iterate Operator，非常簡單直觀，如下圖所示：
flink-iterations-iterate-operator-example
上面迭代過程中，輸入數據為1到5的數字，Step函數就是一個簡單的map函數，會對每個輸入的數字進行加1處理，而Next Partial Solution對應于經過map函數處理后的結果，比如第一輪迭代，對輸入的數字1加1后結果為2，對輸入的數字2加1后結果為3，直到對輸入數字5加1后結果為變?yōu)?，這些新生成結果數字2~6會作為第二輪迭代的輸入。迭代終止條件為進行10輪迭代，則最終的結果為11~15。
Delta Iterate

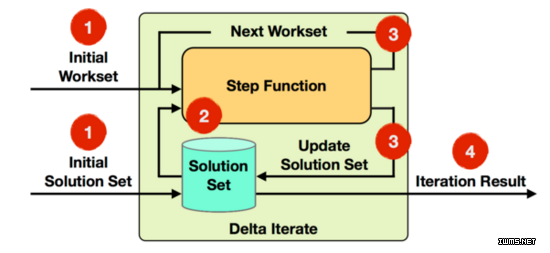

Delta Iterate Operator實現了增量迭代，它的實現原理如下圖所示：
flink-iterations-delta-iterate-operator
基于Delta Iterate Operator實現增量迭代，它有2個輸入，其中一個是初始Workset，表示輸入待處理的增量Stream數據，另一個是初始Solution Set，它是經過Stream方向上Operator處理過的結果。第一輪迭代會將Step函數作用在初始Workset上，得到的計算結果Workset作為下一輪迭代的輸入，同時還要增量更新初始Solution Set。如果反復迭代知道滿足迭代終止條件，最后會根據Solution Set的結果，輸出最終迭代結果。
比如，我們現在已知一個Solution集合中保存的是，已有的商品分類大類中購買量最多的商品，而Workset輸入的是來自線上實時交易中最新達成購買的商品的人數，經過計算會生成新的商品分類大類中商品購買量最多的結果，如果某些大類中商品購買量突然增長，它需要更新Solution Set中的結果(原來購買量最多的商品，經過增量迭代計算，可能已經不是最多)，最后會輸出最終商品分類大類中購買量最多的商品結果集合。更詳細的例子，可以參考官網給出的“Propagate Minimum in Graph”，這里不再累述。
Backpressure監控
Backpressure在流式計算系統中會比較受到關注，因?yàn)樵谝粋€(gè)Stream上進行處理的多個Operator之間，它們處理速度和方式可能非常不同，所以就存在上游Operator如果處理速度過快，下游Operator處可能機會堆積Stream記錄，嚴重會造成處理延遲或下游Operator負載過重而崩潰(有些系統可能會丟失數據)。因此，對下游Operator處理速度跟不上的情況，如果下游Operator能夠?qū)⒆约禾幚頎顟B(tài)傳播給上游Operator，使得上游Operator處理速度慢下來就會緩解上述問題，比如通過告警的方式通知現有流處理系統存在的問題。

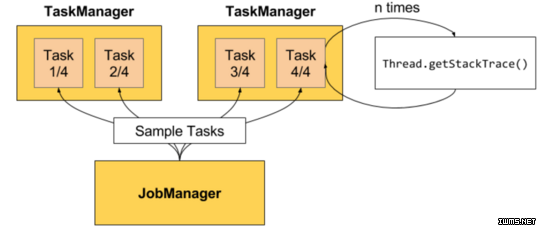

Flink Web界面上提供了對運行Job的Backpressure行為的監控，它通過使用Sampling線程對正在運行的Task進行堆棧跟蹤采樣來實現，具體實現方式如下圖所示：
flink-back-pressure-sampling
JobManager會反復調用一個Job的Task運行所在線程的Thread.getStackTrace()，默認情況下，JobManager會每間隔50ms觸發對一個Job的每個Task依次進行100次堆棧跟蹤調用，根據調用調用結果來確定Backpressure，F(xiàn)link是通過計算得到一個比值(Radio)來確定當前運行Job的Backpressure狀態。在Web界面上可以看到這個Radio值，它表示在一個內部方法調用中阻塞(Stuck)的堆棧跟蹤次數，例如，radio=0.01，表示100次中僅有1次方法調用阻塞。Flink目前定義了如下Backpressure狀態：
OK: 0 <= Ratio <= 0.10
LOW: 0.10 < Ratio <= 0.5
HIGH: 0.5 < Ratio <= 1

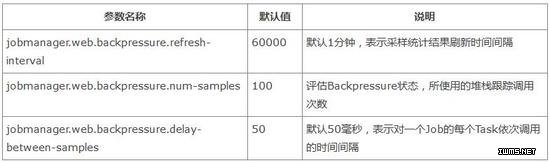

另外，F(xiàn)link還提供了3個參數來配置Backpressure監控行為：
參數名稱 默認值 說明
jobmanager.web.backpressure.refresh-interval 60000 默認1分鐘，表示采樣統計結果刷新時間間隔
jobmanager.web.backpressure.num-samples 100 評估Backpressure狀態，所使用的堆棧跟蹤調用次數
