Client
當用戶提交一個Flink程序時，會首先創建一個Client，該Client首先會對用戶提交的Flink程序進行預處理，并提交到Flink集群中處理，所以Client需要從用戶提交的Flink程序配置中獲取JobManager的地址，并建立到JobManager的連接，將Flink Job提交給JobManager。Client會將用戶提交的Flink程序組裝一個JobGraph， 并且是以JobGraph的形式提交的。一個JobGraph是一個Flink Dataflow，它由多個JobVertex組成的DAG。其中，一個JobGraph包含了一個Flink程序的如下信息：JobID、Job名稱、配置信息、一組JobVertex等。
組件棧

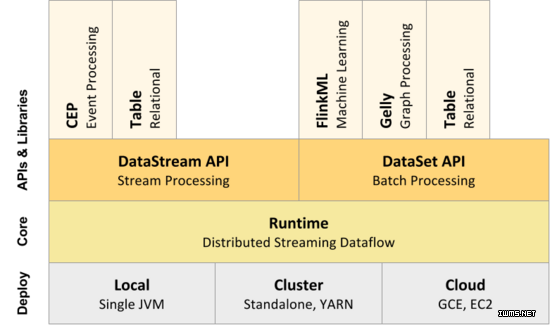

Flink是一個分層架構的系統，每一層所包含的組件都提供了特定的抽象，用來服務于上層組件。Flink分層的組件棧如下圖所示：
flink-component-stack
下面，我們自下而上，分別針對每一層進行解釋說明：
Deployment層
該層主要涉及了Flink的部署模式，F(xiàn)link支持多種部署模式：本地、集群(Standalone/YARN)、云(GCE/EC2)。Standalone部署模式與Spark類似，這里，我們看一下Flink alt="物聯網" width="550" height="253" />
flink-on-yarn
了解YARN的話，對上圖的原理非常熟悉，實際Flink也實現了滿足在YARN集群上運行的各個組件：Flink YARN Client負責與YARN RM通信協商資源請求，F(xiàn)link JobManager和Flink TaskManager分別申請到Container去運行各自的進程。通過上圖可以看到，YARN AM與Flink JobManager在同一個Container中，這樣AM可以知道Flink JobManager的地址，從而AM可以申請Container去啟動Flink TaskManager。待Flink成功運行在YARN集群上，F(xiàn)link YARN Client就可以提交Flink Job到Flink JobManager，并進行后續的映射、調度和計算處理。
Runtime層
Runtime層提供了支持Flink計算的全部核心實現，比如：支持分布式Stream處理、JobGraph到ExecutionGraph的映射、調度等等，為上層API層提供基礎服務。
API層
API層主要實現了面向無界Stream的流處理和面向Batch的批處理API，其中面向流處理對應DataStream API，面向批處理對應DataSet API。
Libraries層
該層也可以稱為Flink應用框架層，根據API層的劃分，在API層之上構建的滿足特定應用的實現計算框架，也分別對應于面向流處理和面向批處理兩類。面向流處理支持：CEP(復雜事件處理)、基于SQL-like的操作(基于Table的關系操作);面向批處理支持：FlinkML(機器學習庫)、Gelly(圖處理)。
內部原理
容錯機制
Flink基于Checkpoint機制實現容錯，它的原理是不斷地生成分布式Streaming數據流Snapshot。在流處理失敗時，通過這些Snapshot可以恢復數據流處理。理解Flink的容錯機制，首先需要了解一下Barrier這個概念：

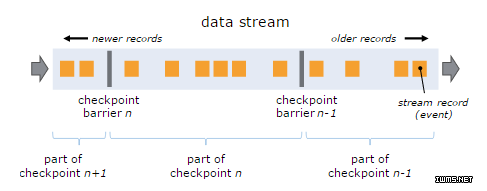

Stream Barrier是Flink分布式Snapshotting中的核心元素，它會作為數據流的記錄被同等看待，被插入到數據流中，將數據流中記錄的進行分組，并沿著數據流的方向向前推進。每個Barrier會攜帶一個Snapshot ID，屬于該Snapshot的記錄會被推向該Barrier的前方。因為Barrier非常輕量，所以并不會中斷數據流。帶有Barrier的數據流，如下圖所示：
flink-stream-barriers
基于上圖，我們通過如下要點來說明：
出現一個Barrier，在該Barrier之前出現的記錄都屬于該Barrier對應的Snapshot，在該Barrier之后出現的記錄屬于下一個Snapshot
來自不同Snapshot多個Barrier可能同時出現在數據流中，也就是說同一個時刻可能并發生成多個Snapshot
當一個中間(Intermediate)Operator接收到一個Barrier后，它會發送Barrier到屬于該Barrier的Snapshot的數據流中，等到Sink Operator接收到該Barrier后會向Checkpoint Coordinator確認該Snapshot，直到所有的Sink Operator都確認了該Snapshot，才被認為完成了該Snapshot
這里還需要強調的是，Snapshot并不僅僅是對數據流做了一個狀態的Checkpoint，它也包含了一個Operator內部所持有的狀態，這樣才能夠在保證在流處理系統失敗時能夠正確地恢復數據流處理。也就是說，如果一個Operator包含任何形式的狀態，這種狀態必須是Snapshot的一部分。
Operator的狀態包含兩種：一種是系統狀態，一個Operator進行計算處理的時候需要對數據進行緩沖，所以數據緩沖區的狀態是與Operator相關聯的，以窗口操作的緩沖區為例，F(xiàn)link系統會收集或聚合記錄數據并放到緩沖區中，直到該緩沖區中的數據被處理完成;另一種是用戶自定義狀態(狀態可以通過轉換函數進行創建和修改)，它可以是函數中的Java對象這樣的簡單變量，也可以是與函數相關的Key/Value狀態。
