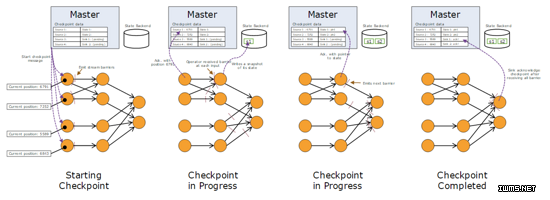

對于具有輕微狀態的Streaming應用，會生成非常輕量的Snapshot而且非常頻繁，但并不會影響數據流處理性能。Streaming應用的狀態會被存儲到一個可配置的存儲系統中，例如HDFS。在一個Checkpoint執行過程中，存儲的狀態信息及其交互過程，如下圖所示：
flink-checkpointing

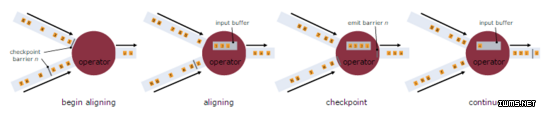

在Checkpoint過程中，還有一個比較重要的操作——Stream Aligning。當Operator接收到多個輸入的數據流時，需要在Snapshot Barrier中對數據流進行排列對齊，如下圖所示：
flink-stream-aligning
具體排列過程如下：
Operator從一個incoming Stream接收到Snapshot Barrier n，然后暫停處理，直到其它的incoming Stream的Barrier n(否則屬于2個Snapshot的記錄就混在一起了)到達該Operator
接收到Barrier n的Stream被臨時擱置，來自這些Stream的記錄不會被處理，而是被放在一個Buffer中
一旦最后一個Stream接收到Barrier n，Operator會emit所有暫存在Buffer中的記錄，然后向Checkpoint Coordinator發送Snapshot n
繼續處理來自多個Stream的記錄
基于Stream Aligning操作能夠實現Exactly alt="物聯網" width="550" height="346" />
flink-job-and-execution-graph
通過上圖可以看出：
JobGraph是一個Job的用戶邏輯視圖表示，將一個用戶要對數據流進行的處理表示為單個DAG圖(對應于JobGraph)，DAG圖由頂點(JobVertex)和中間結果集(IntermediateDataSet)組成，其中JobVertex表示了對數據流進行的轉換操作，比如map、flatMap、filter、keyBy等操作，而IntermediateDataSet是由上游的JobVertex所生成，同時作為下游的JobVertex的輸入。
而ExecutionGraph是JobGraph的并行表示，也就是實際JobManager調度一個Job在TaskManager上運行的邏輯視圖，它也是一個DAG圖，是由ExecutionJobVertex、IntermediateResult(或IntermediateResultPartition)組成，ExecutionJobVertex實際對應于JobGraph圖中的JobVertex，只不過在ExecutionJobVertex內部是一種并行表示，由多個并行的ExecutionVertex所組成。另外，這里還有一個重要的概念，就是Execution，它是一個ExecutionVertex的一次運行Attempt，也就是說，一個ExecutionVertex可能對應多個運行狀態的Execution，比如，一個ExecutionVertex運行產生了一個失敗的Execution，然后還會創建一個新的Execution來運行，這時就對應這個2次運行Attempt。每個Execution通過ExecutionAttemptID來唯一標識，在TaskManager和JobManager之間進行Task狀態的交換都是通過ExecutionAttemptID來實現的。

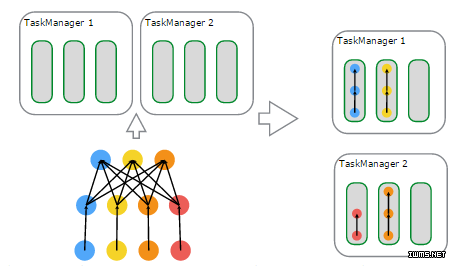

下面看一下，在物理上進行調度，基于資源的分配與使用的一個例子，來自官網，如下圖所示：
flink-scheduled-task-slots
說明如下：
左上子圖：有2個TaskManager，每個TaskManager有3個Task Slot
左下子圖：一個Flink Job，邏輯上包含了1個data source、1個MapFunction、1個ReduceFunction，對應一個JobGraph
左下子圖：用戶提交的Flink Job對各個Operator進行的配置——data source的并行度設置為4，MapFunction的并行度也為4，ReduceFunction的并行度為3，在JobManager端對應于ExecutionGraph
右上子圖：TaskManager 1上，有2個并行的ExecutionVertex組成的DAG圖，它們各占用一個Task Slot
右下子圖：TaskManager 2上，也有2個并行的ExecutionVertex組成的DAG圖，它們也各占用一個Task Slot
在2個TaskManager上運行的4個Execution是并行執行的
迭代機制
機器學習和圖計算應用，都會使用到迭代計算，F(xiàn)link通過在迭代Operator中定義Step函數來實現迭代算法，這種迭代算法包括Iterate和Delta Iterate兩種類型，在實現上它們反復地在當前迭代狀態上調用Step函數，直到滿足給定的條件才會停止迭代。下面，對Iterate和Delta Iterate兩種類型的迭代算法原理進行說明：
Iterate
Iterate Operator是一種簡單的迭代形式：每一輪迭代，Step函數的輸入或者是輸入的整個數據集，或者是上一輪迭代的結果，通過該輪迭代計算出下一輪計算所需要的輸入(也稱為Next Partial Solution)，滿足迭代的終止條件后，會輸出最終迭代結果，具體執行流程如下圖所示：
