3.3 天線匹配電路
由于天線線圈本身是一個低阻抗的設備，為了能夠把NFC IC 送出的能量以最大化的傳遞給天線 ,所以在天線與NFC IC間須加一匹配電路 .消除因不匹配而造成的信號反射形成的能量損失。
3.4接收電路
由R127,C118,R128,C119組成，芯片內部產生的Vmid電位作為RX管腳的輸入電位，為減少擾動，需用電容將Vmid接地。Vmid的偏置電壓可以增加Rx 腳的電壓驅動。圖2 所示的為NFC 射頻接收電路。

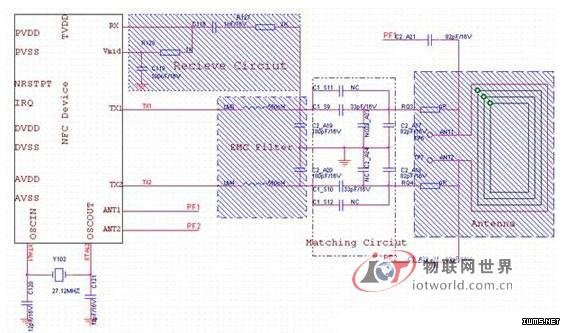

圖2:NFC 射頻部分電路
3.5 NFC與SIM卡安全模塊接口電路
NFC IC帶有SWP一線接口可以實現與SIM卡的數據通訊，其參考電路如下圖3所示。

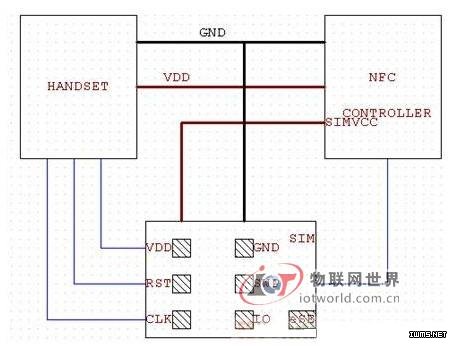

圖3:NFC與SIM卡安全模塊接口電路
4 PN65O / PN544 Demo Board 展示
關于PN65O / PN544 Demo Board 展示如圖4 所示，如5 為Android開發平臺示意圖。

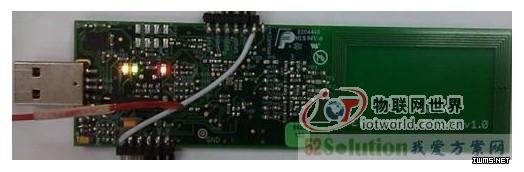

圖4:PN65O / PN544 Demo Board 示意圖

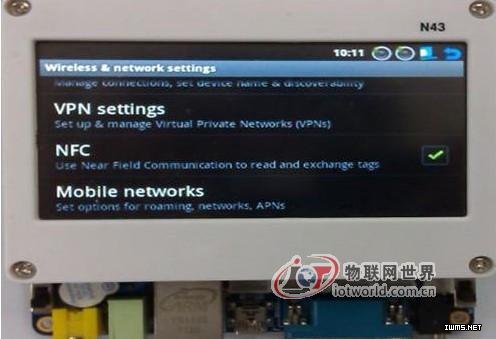

圖5:Android開發平臺展示圖
5 結論
本文的NXP實用的NFC電子錢包解決方案，以13.56MHz的操作頻率為基礎，以手機為交易平臺 ,由NXP PN544 NFC控制器 (PN65O內置了安全模塊)和安全模塊兩大部分實現移動支付及數據交換功能，為電子支付提供便捷、安全、超凡體驗。
