1 背景
NFC即近距離無線通信。是由恩智浦公司發起，由諾基亞、索尼等著名廠商聯合主推的一項無線技術---在單一芯片上結合感應式讀卡器、感應式卡片和點對點的功能，能在短距離內與兼容設備進行識別和數據交換。NFC具有雙向連接和識別的特點，工作于13.56MHz頻率范圍，作用距離接近10厘米。NFC技術在ISO 18092、ECMA 340和ETSI TS 102 190框架下推動標準化，同時也兼容應用廣泛的ISO 14443 Type-A、B以及Felica標準非接觸式智能卡。
PN544符合歐洲電信標準協會(ETSI)制定的最新NFC規范，能夠為手機制造商和電信營運商提供完全兼容的平臺，用以推出下一代NFC設備和服務：PN544完全兼容現已發布的所有通過單線協議(SWP) 連接SIM卡和主機控制器接口(HCI)的NFC規范。
PN65O即為PN544加上NXP的SmartMX安全模塊，PN544和PN65O硬件PIN 對 PIN 完全兼容。同時，PN65O / PN544還提供多種主機接口選擇 ,確保手機制造商實現輕松集成High Speed UART、SPI、I2C,并支持多種RF接口協議：ISO14443A/B 、ISO15693、MIFARE、Felica.此外，恩智浦與Gemalto、Oberthur Technologies和Giesecke & Devrient等領先SIM卡制造商密切合作，以確保包括MIFARE技術在內的SWP接口的互通。
2 NFC電子錢包總體結構
2.1 NFC PN544 / PN65O的結構框圖

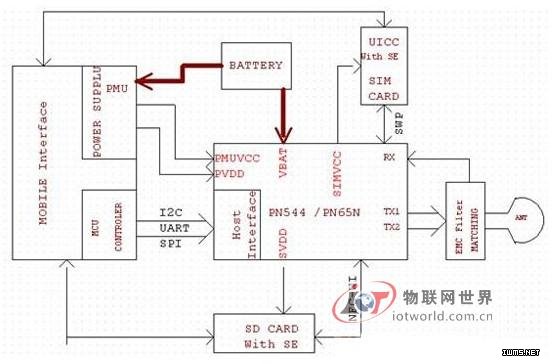

如下圖1為NFC PN544 / PN65O的結構框圖。
圖1:NFC PN544 / PN65O 硬件電路框圖
2.2 PN544和PN65O優勢特性
(1)小尺寸，便于進行尺寸優化
(2)低功耗
(3)電池關閉及低電量工作模式
(4)可選與平臺無關的軟件堆棧
(5)提供GPIO PORT 可供外部單元控制
(6)中斷 IRQ 可使外部控制單元的命令通訊更簡易
(7)支持安全單元控制接口
(8)整合電源控制單元
3 關于NXP最新的NFC電子錢包解決方案
NFC電子錢包功能是以手機為交易平臺 ,由PN544NFC控制器 (PN65O內置了安全模塊)和安全模塊兩大部分實現移動支付及數據交換功能。
3.1 RF 部分
NFC射頻電路是由 EMC 濾波電路、匹配電路、接收電路、天線等四部分組成。
3.2 EMC電路
由于該系統是以13.56MHz的操作頻率為基礎。該頻率由石英晶振產生。與此同時還會產生高階諧波。為了符合內部電磁兼容性規則，13.56MHz的三次、五次及五次以上的高階諧波必須適當?shù)囊种埂Ｋ栽揈MC電路配置為一LC低通濾波器，用來濾除高次諧波。
