幾天前，我們迎來了第一個全球5G標準，5G夢想終于照進現實，整個通信業一片歡騰。
第一個5G標準將如何影響網絡部署?我們今天來簡單探討一下這個話題。
基站部署更容易
第一個5G標準完成了 NSA(非獨立部署) 5G NR相關技術規范，主要針對增強型移動寬帶場景。所謂NSA，就是4G基站和5G基站共同沿用4G核心網，控制面信令走4G通道，即以雙連接的方式在現有4G LTE網絡上新增5G NR(新無線)。
這就意味著5G基站(gNB)與現有的4G基站(eNB)共站部署，提供重疊覆蓋。當然，也可通過“拉遠”的方式提供非重疊覆蓋，將5G NR用于解決室內或熱點覆蓋。
不管怎樣，都是依靠現有的4G基站為“主站”來進行部署。
第一個5G標準也完成了5G NR的物理層規范，新增的5G NR物理層技術與LTE并不相同，比如定義了新的波形f-OFDM、靈活的幀結構、更高階的調制技術、采用LDPC碼和Polar碼信道編碼等。
不同的物理層技術會在現有4G站點上新增5G 基站主設備嗎?
我們估計，由于這些技術部分由基帶單元(DU)來處理，或者獨立于RF硬件來處理，因此，或?qū)⒃诂F(xiàn)有的基帶單元上新增或更換硬件，以及通過軟件升級的方式升級到5G系統。

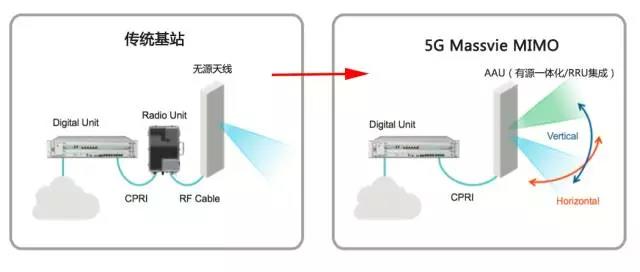

剩下的就主要是在鐵塔上新增RRU和天線，由于5G NR采用Massive MIMO技術，有源天線一體化、RRU集成化，讓5G部署更加方便。

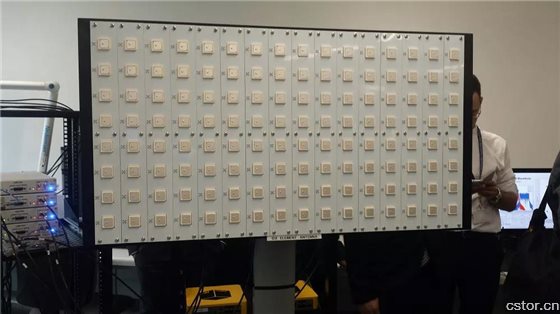

不過，Massive MIMO天線將多個天線單元、功放、鎖相環、低噪聲放大器和濾波器等擠壓在一定的空間里，還要考慮功耗、散熱和小型化、美觀化等，部署成本并不低，其價格遠遠超過目前的4G LTE 4通道或8通道天線。
當然，相信未來隨著Massive MIMO規模商用，成本會進一步降低。
光模塊廠家笑了
由于速率提升，5G部署需對光傳送網進行升級。

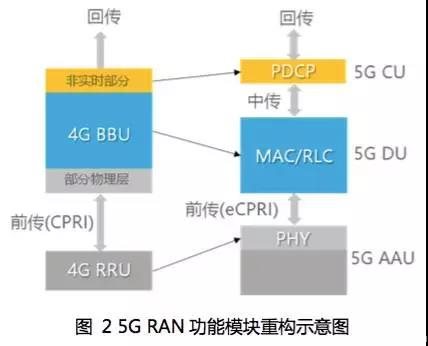

相對于4G LTE接入網的BBU和RRU兩級構架，5G RAN將演進為CU、DU 和 AAU三級結構。
CU：原BBU的非實時部分將分割出來，重新定義為CU(Centralized Unit，集中單元)，負責處理非實時協議和服務。
AAU：BBU的部分物理層處理功能與原RRU合并為AAU (Active Antenna Unit，有源天線處理單元)。
DU：BBU的剩余功能重新定義為DU(Distribute Unit，分布單元)，負責處理物理層協議和實時服務。

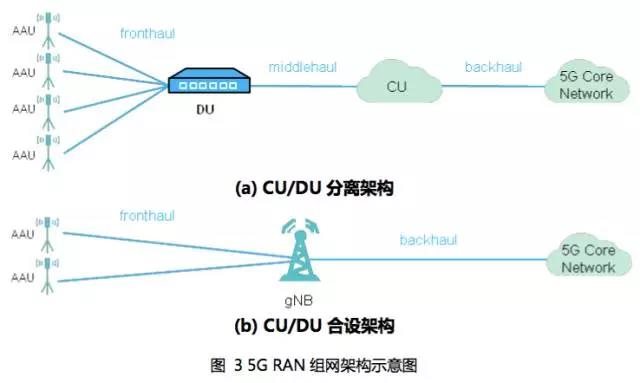

這樣，RAN分離后，承載網也就分成了三個部分：前傳、中傳和回傳。
前傳(Fronthaul)：AAU和DU之間。
中傳(Middlehaul)：DU和CU之間。
回傳(Backhaul)：CU 以上。
估計早期5G部署與4G類似，只有前傳和回傳，如上圖。
對于前傳部分，光模塊連接DU和AAU，5G更寬的頻率帶寬和Massive MIMO技術，意味著CPRI接口傳輸速率更高，目前4G基站設備的6G/10G光模塊無法滿足需求，將升級到25G/40G/100G，比如，現階段的4G Massive MIMO，根據不同廠家的產品，或者采用100G，或者2個40G，或者4個25G光模塊。
考慮早期的5G部署可能采用3.5GHz中頻段，由于3.5GHz頻段更高，單站覆蓋范圍更小，估計要達到與4G相當?shù)母采w規模，需要的5G基站數量至少是4G的1.5-2倍。據機構預測，在5G接入網中，85%是前傳光模塊，15%是回傳光模塊。因此，5G部署對基站前傳光模塊的需求上，或?qū)⒊霈F(xiàn)價量齊升的現象。

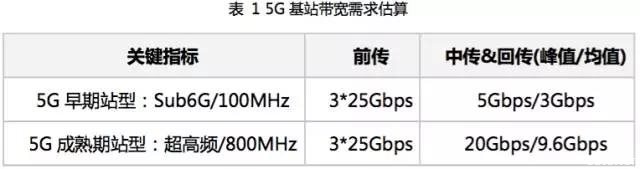

回傳也將升級。參考中國電信發布的《5G時代光傳送網技術白皮書》，下表為典型的5G單個S111基站的帶寬需求估算：
