數字方案幫助工程師成功
雖然數字控制可能對有些設計工程師來說是新鮮的，而且好得難以令人置信，實際情況其實很不一樣，正如Intersil的ZL880x系列DC/DC步降控制器所證明的，該系列是創新的第4代混合信號電源轉換電源管理IC系列。圖3顯示的是ZL8802雙通道雙相控制器，它集成了一個用于廣泛電源應用的高性能步降轉換器。它消除了為保證穩定性而進行回路補償?shù)男枰?，同時不會影響系統帶寬。

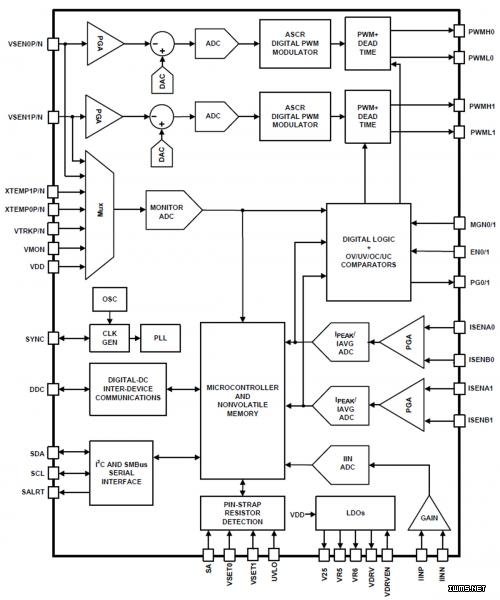

圖3. ZL8802框圖顯示了其內部復雜度，其中大部分對設計工程師是透明的
因此，ZL880x系列控制器已被多個廠商的已發布OEM電源所采用，包括CUI的NDM3Z系列數字DC/DC POL模塊。它們是高性能器件，旨在滿足要求最嚴苛的中間總線電源系統的需求。
CUI高級副總裁Mark Adams表示：“我們?yōu)槲覀兊腘DM3ZS-60數字POL模塊選擇了ZL8800控制器，因為我們覺得它提供了市場上最先進的功能集。只是將一個電壓轉換為另一個電壓對我們的客戶不再適用?，F(xiàn)在的需求是在任何時間和所有條件下都能進行完美的電壓轉換。數字IC技術幫我們實現了這個目標。”
該IC內部的自適應算法可自動改變工作狀態，以提高效率和整體性能，無需用戶的干預。該器件的全數字回路可實現整個電源轉換過程的精準控制，無需借助于軟件，從而使其成為非常靈活和易于使用的器件?？刂扑惴ㄓ糜陧憫?yīng)單個PWM開關周期內的輸出電流變化，從而以小于傳統PWM控制器的輸出容值實現更小的總輸出電壓變化。
該器件有助于設計工程師通過PMBus接口完全控制和監測每個電源軌，以最大限度提高可靠性。其專有的單線式DDC（數字DC）串行總線允許多個ZL880x器件與其他Intersil數字電源IC通信，以實現IC間的相電流平衡、時序控制和故障擴散，從而消除了需要使用外圍分立元件的附加復雜電源管理器設計。
ZL8802包括電路保護功能，可持續地防止器件和負載由于意外系統故障而損壞。它能持續監測輸入電壓和電流、輸出電壓和電流，包括逐周期輸出過流保護、內部溫度及兩個外圍熱二極管的溫度。監測參數還能進行預配置，以提供針對具體條件的警報。
數字調制技術
ZL8802的關鍵要素是專有數字調制技術的集成。先進的數字控制器需要滿足三個關鍵要求：應當支持足夠高的帶寬；理想條件下應當無需補償；應當支持固定頻率開關操作。ZL8802的數字電壓模式控制能夠使用其具有專利的ChargeMode控制技術實現高帶寬。
傳統上，電壓或電流模式滯環控制器已經提供了最佳回路響應，但伴隨著以可變頻率進行開關操作的缺點。使用數字電源控制器的最新電信設備要求固定的工作頻率，從而實現對最終用戶應用中的噪聲頻譜的嚴格控制。ZL8802利用其獨特的數字調制器和補償技術來實現所有這些目標。
其數字調制技術允許控制器對單個PWM開關周期中的電壓變化做出反應。ZL8802在一個開關周期內可以多次進行誤差采樣并計算調制信號，這可顯著減少群延遲并因此支持非常高帶寬的操作。
厲害的是，ZL8802無需知道實際輸出電容值。相反，它依靠數字算法來進行正確的調整，以及確保穩定性。這樣做的結果是減小了支持具體應用所需的容值，同時提供了一種無補償設計?？刂破鞯捻憫?yīng)確保任何瞬態條件均可得到滿足，同時保持穩定性并將振鈴或過沖最小化。這種方案的系統級好處是不再限制設計工程師對電源元件的選擇。同時，該控制器還消除了元件老化或環境變化的影響，因為數字回路可對變化進行持續監測和負責。
配置、驗證和監測
全數字式閉環控制方案的另一個好處是它與易于使用和強大的圖形用戶界面（GUI）相兼容。
PowerNavigator軟件可以使用帶有USB接口的PC就能對多個器件進行配置、驗證和監測。這使得易于使用簡單的GUI來變更數字電源設計的所有特性和功能。使用這一工具，工程師能夠設置電源架構，定義電壓軌以及均流操作，建立基于事件或基于時間的時序控制，監測硬件和故障，以及保存項目和配置文件。
