電源通常是系統開發中進行的最后一項設計任務。設計討論常常是這樣開始：“好吧，我們來設計一個電源，它的輸入電壓是這么大，多個輸出的電流是這么大，而且具有一個效率目標，以控制散熱”。然而，現在的設計變得越來越復雜。電源設計工程師知道好的電源（特別是功率高達數百瓦的電源）必須平衡經常相互沖突的目標。這些目標包括輸出靈活性、動態線路/負載性能、高負載和低負載效率、元件公差、散熱問題和溫度系數、監測和保護以及電壓或電流的動態變化。
除了長期致力于開發各種解決方案，以滿足最新負載要求的電源專家以外，設計高性能電源的困難并未得到全面認識。這在為構成物聯網（IoT）云計算和電信基礎設施的服務器和存儲網絡設備設計電源的挑戰中得到例證。一度被歸于高性能CPU的性能要求，現在也延伸到中型甚至小型的負載中。
模擬控制拓?fù)涞陌l(fā)展趨緩
為滿足這些要求，設計工程師開發了許多創新的模擬控制回路和技術，例如恒定導通時間或滯后控制，以及典型的電壓和電流模式方案等等。盡管這些設計具有不少特性，但它們都已經沒法滿足用戶的要求。在采用PWM控制器情況下，諸如誤差放大器、比較器和斜坡發生器等功能塊受到其設計約束和變量的限制。它們受到信號鏈中的時移和相移，以及在為補償網絡選擇元件時的噪聲注入和大信號響應問題的影響（見圖1）。

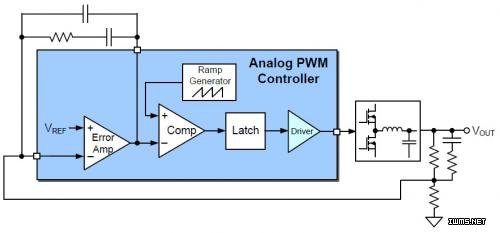

圖1. 模擬PWM電源控制器
（英文 中文翻譯：Analog PWM Controller 模擬PWM控制器；Error Amp 誤差放大器；Comp 比較器；Ramp Generator 斜坡發生器；Latch 鎖存器；Driver 驅動器）
這些設計的性質（必須按照具體應用需求對電路進行調整，確保對性能的妥協降到最低）意味著信號控制器無法提供最新系統要求的靈活性。這種限制已導致模擬控制器的性能和使用停滯不前。好在，數字電源控制（亦稱“數字電源”）提供了一種更好的替代方案。
數字電源控制是什么？對一些人而言，它仍然是一個模擬控制回路，但有些參數可以通過數字接口進行調整。例如，可以通過PMBus接口發出命令來改變輸出電壓。但這種說法并沒有提到數字控制以及數字電源能給市場帶來什么好處。
數字電源來救場
基于PWM DC/DC控制器的真正數字電源控制遠不只是對內部模擬回路的管理。相反，實際閉環反饋路徑完全是在數字域內執行的，起點是反饋電壓的模/數轉換。一旦所有信息都在數字域內，就可以應用新的先進控制技術和數字信號處理。例如，根據負載的條件改變狀態和算法，以便在不斷變化的條件下也能實現優化的響應（見圖2）。

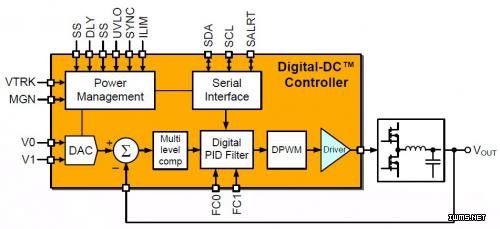

圖2. 數字電源控制器的實現
（英文 中文翻譯：Digital-DC Controller 數字DC控制器；Power Management 電源管理；Serial Interface 串行接口；Multi level comp 多級比較器；Digital PID Filter 數字PID濾波器；Driver 驅動器）
數字控制的好處不只是先進的控制策略和實現的靈活性。算法能夠適應變化，從而克服了以前在模擬電源中出現的局限性，例如由于溫度上升、公差甚至老化而產生的元件變異。請注意，有些無源元件（如電感和電容）的初始公差可輕松達到±20%甚至更高，使用公差更小的元件會顯著增加設計成本。數字電源控制器不再需要捉襟見肘地平衡復雜設計中的眾多無源和模擬元件，并為其表現不理想負責。借助先進的數字控制算法，回路穩定性挑戰也不再是個問題。
