圖1 射頻標簽里程數據庫計算與錄入
2.3 系統設計實現
(1)系統組成：里程精確定位系統是在檢測列車檢測過程中，實時精確定位列車行駛里程位置，綜合發布列車行駛狀態的數據平臺。其中，系統軟件部分為里程同步軟件，硬件部分包括里程校準接口單元、里程同步服務器及串口交換機、射頻標簽閱讀器等。
(2)里程同步方式：服務器端將里程、時間、增減里程、上下行等相關信息通過里程同步通道以RS-422串口協議傳輸給各檢測系統，各系統配備該串口板及里程同步信息的客戶端軟件。服務器數據信息每500ms發送一次，遇到長短鏈等里程跳變較大時及RFID定位點時優先發送，各檢測系統必須實時修正里程。里程同步服務器與差分GPS接收機通過RS232通信串口連接。差分GPS用于初次使用標簽時對里程誤差較大情況下的校核、輔助修正。
(3)當閱讀器隨著巡檢車的移動到達電子標簽附近，電子標簽進入閱讀器讀寫場范圍時，閱讀器發射的載波信號激活電子標簽，電子標簽向閱讀器循環發送電子標簽信息，閱讀器接收電子標簽發送的信號，并對信號進行解調和解碼，得到電子標簽信息，判斷信息的有效性，計算得到電子標簽信息后與數據庫中的預存信息進行比對，識別標簽號對應的里程信息和線路特征點信息，并對累加的里程信息進行修正，最后將準確的里程定位信息發送至各個系統。
2.4 應用精度分析

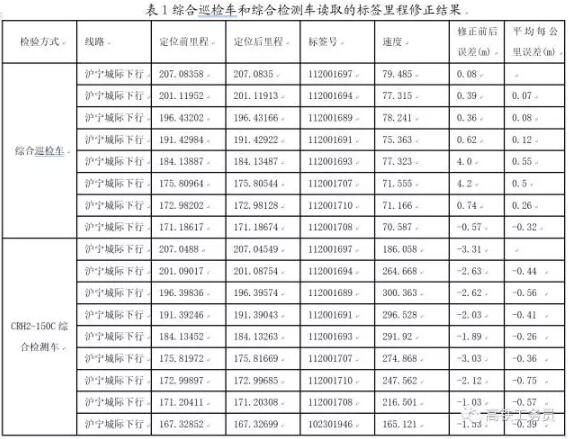

為了驗證射頻標簽定位準確性，利用綜合巡檢車(速度80km/h)、CRH2-150C綜合檢測車(速度300km/h)分別進行了低速和高速動態檢驗。地點選擇在我段管內滬寧城際已經安裝射頻標簽卡的線路。從結果可以看出，在以5~7km為間隔的區段，整個36公里試驗平均每公里的定位誤差≤0.55m。CRH2-150C每公里的定位誤差≤0.75m。對于現場巡視檢查，精度已經滿足。
2.5 影響里程精度的幾種情況
在試驗中發現一些里程偏差較大或者射頻標簽卡掃描不出。主要有以下幾種原因：
(1)CPⅢ編號記錄錯誤。
如管內沿線CPⅢ點有新舊之分，距離相隔很近，編號經日曬雨淋都比較模糊，偶爾錯誤記錄了舊CPⅢ編號。這種情況對檢測影響很大，后期需要現場再次復核和修正數據庫才使得能正常使用，費時費力，在標簽安裝時期應避免發生。
(2)GPS修正點庫里程不準。
初次使用巡檢車時，同時利用標簽和GPS兩種方式定位，發現兩種定位方式里程修正偏差大，經調查、分析發現部分GPS點里程與實際里程偏差大。因此應該避免選擇GPS修正里程，應把它作為校核的輔助手段。
(3)標簽卡掃描不出
經現場調查一是卡的正反面安裝錯誤，二是安裝高度不對，安裝高度應該距離軌面2.2米(偏差1cm內)，偏高、偏低不符高度的需適當調整。
(4)閱讀器讀取的標簽信息為-1或0的情況
日記記錄顯示為NULL，說明數據庫中無該射頻標簽的數據記錄，此時數據采集服務器只能采集到標簽內標簽號，但不會進行里程修正，應檢查并更新數據庫。
2.6 里程定位在巡檢車檢測系統的應用

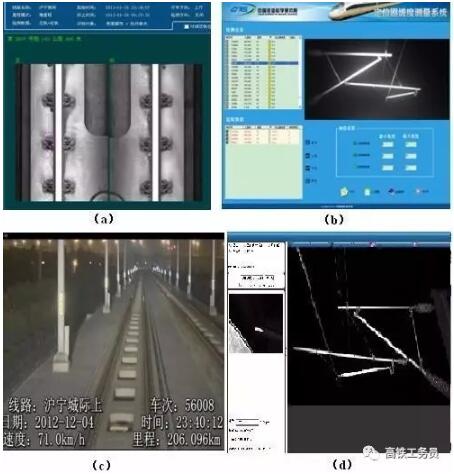

里程的精確定位能是巡檢車綜合系統核心，能夠?qū)崟r給軌道狀態巡檢、限界檢測、鋼軌輪廓檢測、接觸網部件巡檢、環境視頻監視等系統實時發布線別、里程、速度、經緯度等信息，把缺陷與里程對應在一起。以下是RFID定位技術在巡檢車上的運用實例(部分)。
(a軌道狀態巡檢;b定位器坡度檢測;c環境視頻監測;d接觸網部件巡檢)
3、后期應用展望
RFID技術除了上述的用途外，通過不斷探索與實踐，相信在后期還會有更廣泛的應用空間。如：
(1)對特定位置設備檢查回放。 有些設備具有安裝位置跨度大，分布離散、結構復雜、形式多樣的特點，人工巡查耗時耗力。由于巡檢車圖像和視頻資料豐富清晰，且定位精確，通過回放可以對照查找該處的設備結構狀態，從而實現代替人工現場巡查，不僅節約了天窗、人工，效率也能極大提高。
