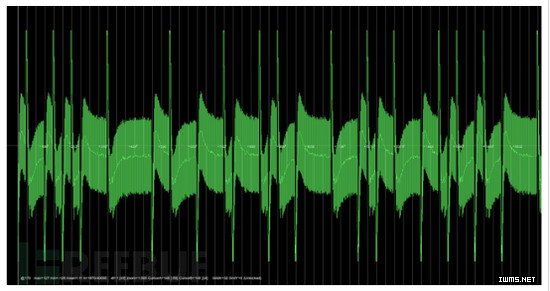

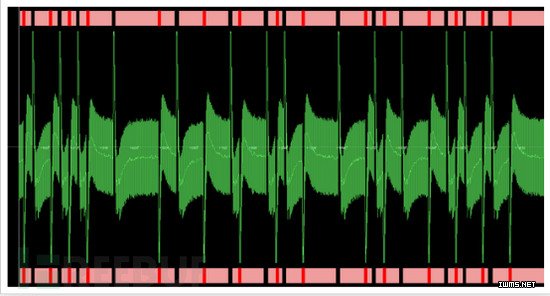

如下圖，標簽在阻尼閱讀器線圈的地方我用紅色標記出來了：
接下來讓我們分析下 FSK的：

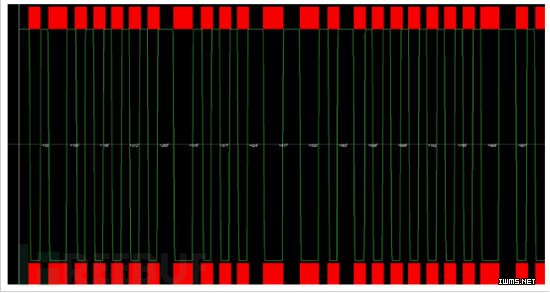

現在，不是簡單的用0和1表示阻尼了，我們用每個波的不同的周期來重新代表了經過阻尼和非阻尼的載波。如上如，紅色標記一個波的一個周期。脈沖的寬度和數量攜帶了這段波要表達的內容。
好了，那么，最瘋狂的PSK呢??

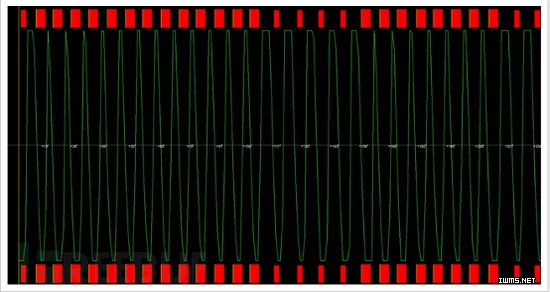

在相移鍵控中線圈的阻尼和載波的頻率有關。在本例中，它會正好變成速度的一半，因此，它正好阻塞一半的載波脈沖，而大部分時間產生的信號都無法強到直接是結果到達屏幕頂部，同時也不會低到到達屏幕底部，而是正好在中間。然而，只要有相位的變化，只要有半個bit的變化就意味著阻尼和非阻尼的在一個載波周期內發生了變化，因此，我們可以看到一個小的躍遷，或者躍降。如圖中的粉紅色部分，表示阻尼了50%的時間，正常的相移是紅色和黑色部分。
我們可以看到完全阻尼部分的低峰值和非阻尼時候的高峰值。這用肉眼很難讀出來，但基本的相位變化(只要相的方向變了)，bit值就發生變化，這點可以很容易觀察到。相位如果不變的話，就是bit值保持不變。Bit的位數取決于相保持不變的時間，因此，只要在圖中加上一個網格紙，你就能知道載波的周期了，通過這樣的變化，你就可以得出比特流了。
假設我們開始的時候是“ 0 ”，那么我們通過上圖就能得到如下比特流：
01101010001111100111000100010110000111010011100101101100001
好吧，確實有點難以理解。
但是好像我們找的電路可以實現這樣的工作。
然而事實證明并不能，還有以下兩個問題：
1. 它無法處理相移鍵控的下相位峰值問題。
2. 在我們一開始玩的時候，就忽略掉了功能的問題，我們想做到更多的事情。
首先，為什么是只有一個閱讀器，我們是否還可以有一個寫入器?和其他的技術不同，RFID的閱讀和寫入是兩個幾乎沒什么差別的東西。在閱讀器向標簽發送信號的過程中，可以發送 ” write ” 和 ” data ” 兩種命令，這和閱讀標簽一樣的簡單。
然后，為什么只有一個寫入器，我們是否還可以有一個模擬器?所有的問題都只是閱讀器/寫入器與標簽之間的激勵與被激勵的關系而已。
基于以上的種種問題的解決，于是RFIDler誕生了，現在它活躍在Kickstarter上：
所有的工程詳細內容都在文章末尾的鏈接里了，是一個用少于30英鎊做的低頻RFID研究以及一個精簡版的版本可以嵌入到自己的硬件項目，這個只有不到20英鎊。
我已經開始一個基于PIC32的固件項目,它運行在上述UBW32 BitWhacker，好了，最后將端口添加到其他平臺吧。
項目地址如下：
https://github.com/ApertureLabsLtd/RFIDler
