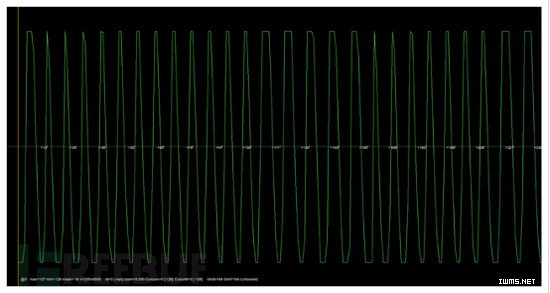

這種情況是，用一個長脈沖代表 ’ 1 ’ 用一個短脈沖代表 ’ 0 ’ ，因此，這里的信號的意思就是 ’ 11000 ’ ，或者如果你用HITAG2算法的話，意思就是 ’START_AUTH’

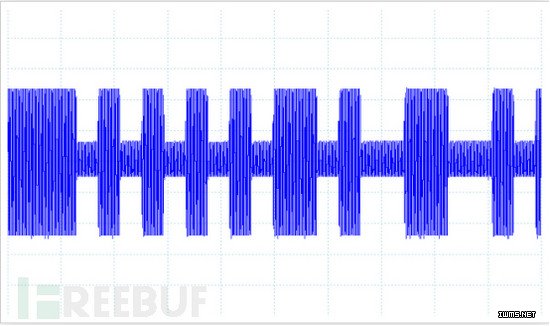

正如我們提到的，標簽也會給閱讀器返回信息，它是通過短路自己的線圈使閱讀器的線圈發生阻尼現象。結果如下圖：
這看起來好像是閱讀器本身發送了一條信息。但是請注意，閱讀器發送的波幅度一直在變化，但不可能減小到?jīng)]有。相反，它要么是一個阻尼波要么是一個非阻尼波。這是因為并不是直接通過控制閱讀器線圈上的電壓達到的效果，而只是通過感應來影響波形。但它依然是可以讀的。這個時候，如果我們把阻尼作用當成是 ” 1 ” ，非阻尼作用當成是 ” 0 ” ，我們就能得到 ’1010101010010110011010’ ，這也就是 曼徹斯特編碼的方式。
那么，曼徹斯特編碼要做的事情是什么呢?好，這個時候它就開始變得有趣了——如果你仔細觀察下這些不同規格標簽，你會發現他們提到很多種調制方案，例如“曼徹斯特(Manchester)”，“雙相(Bi-Phase)”，“移頻鍵控(FSK)”，“相移鍵控(PSK)”，‘NRZI’,‘ASK’……
我們準備的設備只能做 ASK，那 FSK/PSK/Manchester malarky這些方案是怎么樣的呀?
這也是我一直很混亂的地方。如果你想做一個和現有供應商制定的 RFID不一樣的產品，恭喜你，你掉坑里了，因為各種調試方案是相互沖突的。尤其是想找出能解調所有方案的閱讀器就更難了——如果你想找到一個閱讀器可以訪問到所有編碼方式的數據，那是不可能的。如果閱讀器想要進一步解調發送的信號。他們需要先確定信號是用什么方式編碼的，為了達到這個目的，閱讀器首先需要知道他們即將接受的標簽是采用哪些方式編碼的。
事實上我需要的僅僅只是最簡化的RFID閱讀器，所以只需要能得到一些最低等級的數據就可以了，但很奇怪的是，居然沒有現成的。每一個調試方法都是一個不同的電路，而且網上的這些電路看起來就是用來炫耀的，比如這篇200頁的文檔
http://ww1.microchip.com/downloads/en/devicedoc/51115f.pdf
在一通亂找之后，我們找到了一個比較簡單的設計：全世界最簡單的RFID閱讀器(鏈接： http://forums.parallax.com/showthread.php/105889-World-s-simplest-RFID-reader )。這有一個改進版的 ” DIT一個FSK的RFID閱讀器 ” (鏈接：http://playground.arduino.cc/Main/DIYRFIDReader )。事實上，這些其實也并不很符合我們期待的那樣。
我們使用PM3來閱讀不同型號的標簽發出的原始數據，PM3將作為閱讀器的線圈，并且過濾掉載波，留下阻尼的影響。

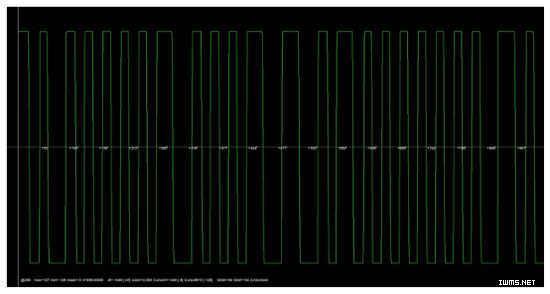

下面是ASK調試信號：
正如我們所想的的那樣，一個簡單的由載波的阻尼和非阻尼影響產生了一個方波。

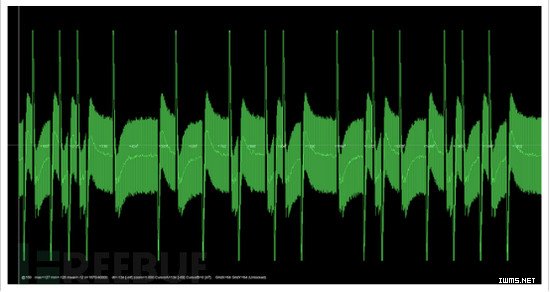

下面是 FSK標簽：
注意兩種不同脈沖的形狀，一個是瘦的，另一個長得比較胖。這樣我們就能看到不同頻率的脈沖了。
接下來的是PSK：
好吧，我也要瘋了，這究竟是什么鬼???
首先，圖中綠色的線表示標簽的阻尼/非阻尼影響下的閱讀器線圈上的電壓。我們并不需要知道具體的代表什么，只需要知道屏幕地步是0V電壓，或者說是全阻尼，而屏幕頂部是某一個電壓值，或者說是無阻尼狀態。電路產生的是125KHz的載波，并且可以提高或者降低輸出。至于說他具體是怎么工作的，我他媽才不管，這是芯片的事情。
現在我們知道了每條線的意思，問題就剩下了這些線為什么會是這樣形狀的。第一個例子很簡單：ASK/OOK調制不是ON就是OFF，因此我們在無阻尼的時候在屏幕頂部得到一條線，而在阻尼的時候，就會在地步得到一條線。
