很多類似于 RFID這樣的技術看起來都很神秘，實際上他是依賴于很多物理學原理的，比如 ” 電磁感應原理 ” 。是的，這些現象產生的各種信號足以令人發狂，看完這些模擬模擬信號后，我忽然發現二進制信息多么干凈美麗。
所以我一直在找一個工具，可以把這些模擬世界轉化成友好的數據，RFID就是主要的對象。近些年來，越來越多RFID/NFC產品出現了，可能在你的口袋里就有好幾個這樣的東西——比如，你的車鑰匙、門的鑰匙、信用卡等等。當然，他們都有各自的RFID閱讀器可以讀取他們的信息，但是我關心的是，有沒有一個RFID閱讀器可以讀取所有RFID上的信息，并且這個閱讀器還很小且很便宜。
憑心而論，似乎有很多閱讀器都可以達到我的要求，你可以買個很簡單的RFID USB閱讀器，大概也只需要10-15英鎊。但是之后你就會發現，這些便宜的閱讀器幾乎都只能閱讀一個標準下的RFID，你需要很多個這樣的RFID閱讀器才行。也有像Proxmark3這樣的可以閱讀所有RFID的，但是價格不菲呀。當然PM3確實是值得一看的，它被稱為“RFID界的瑞士軍刀”。它能夠閱讀很多版本的信號，無論是高頻還是低頻，稍后我們也將用它來舉個例子。
RFID標簽
所以，在開始前，我們不禁要發問，RFID標簽是用來做什么的呢?
基本上他有兩個作用：
1. 基本上所有RFID標簽都是唯一的，都可以用來特定的標識自身
2. 一些標簽具有數據存儲功能
圍繞著這兩個基本的作用，可以展開很多——標簽是盲目的展現ID或者DATA內容嗎?或者換一句話說，在構建他們的時候是否有做一些安全措施?這些存儲的都是些簡要的信息，因此如果你想寫入更長更多的信息，標簽是否有空間可以寫入?在這篇文章中，我的目的是討論一些模擬世界中一些基礎的通信過程，并且盡可能的把它們顯示出來。
RFID&感應現象
這些技術基本都是依賴于 ” 感應現象 ” 。簡單來說就是RFID/NFC都是依賴于你去激勵一個線圈，同時讓另一個線圈靠近它，第二個線圈就會通過感應從第一個線圈獲取到部分能量，即兩個線圈很神奇的發生了耦合(或者說是電磁感應)。同時，第二個線圈很有可能將會影響到第一個線圈的電壓，例如靠近第一個線圈，第一個線圈的電壓就下降了，我們稱這種現象為“阻尼現象”。這就是RFID的工作原理，總結來說就是：線圈間相互的溝通是通過發送能量(從閱讀器發出)，或者引起了另一個線圈的能量變化(從RFID標簽)來進行的。
在本文中，為了能得到更多的細節我們將會使用最簡單的方式標記RFID標簽——直接通過一個ID來識別，同時我們要先構建以下環境：閱讀器通過反復激勵線圈給線圈供能。作為一個標準的低頻系統，它的頻率將會是每秒125000次，也就是125KHz，這些被稱為 ” 載波信號 ” 。RFID標簽線圈被放在一定區域內的時候，將會從產生一些能量，變成電感耦合線圈并且進入激活狀態。如果閱讀器想要發送一個 ” 喚醒(或者其他) ” 命令，可以通過開關把載波信號的電源關閉很短的一段時間。就算標簽失去了電源，它依然可以依賴儲存的能量繼續工作一段時間，我們可以很容易的通過改變載波信號之間的缺口長短就可以代表0和1兩種信號，基于這一特點，閱讀器就能發送二進制信息了。
換一句話說，他們是通過幅移鍵控(ASK)來承載信息的，調整信號的振幅來代表不同的數據。更精確的一種方式是開關鍵控(OOK)。從閱讀器發送給標簽的信息被設計成ON和OFF兩種載波，返回的信號響應的為阻尼和非阻尼兩種。
信號分析
說了這么些個，大家好像一臉懵逼的樣子，事實上我翻譯的也有點懵逼了=。= 為了更容易理解，接下來我們用圖來說明。下圖是一個在示波器下觀察到的125KHz的載波：

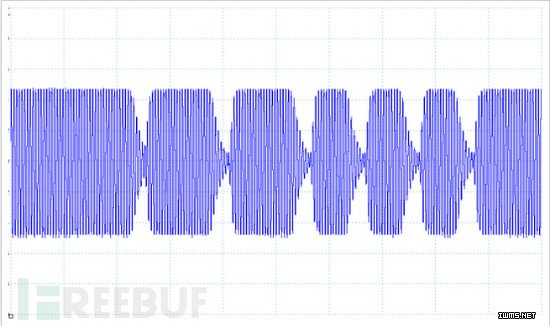

接下來是閱讀器給標簽發送的一個信號：
