火災給人民的生命財產安全帶來了嚴重的威脅，及時發現火情隱患發出火警可以把損失降低到最低程度，消防安全除了加強人們的防火知識教育外，還應該動用更多的科技手段來防患于未然。
遇到火情及時報警，這樣的火焰?zhèn)鞲衅鞑拍茉诩彝?、倉庫或是林區的消防安全工作中體現出價值，創客行已經介紹過火焰?zhèn)鞲衅鳌?】和電壓比較芯片【2】的知識，把這兩者結合起來，本文讓我們來設計一個能及時報警的火焰?zhèn)鞲衅靼伞?/p>
火焰?zhèn)鞲衅麟娐吩O計

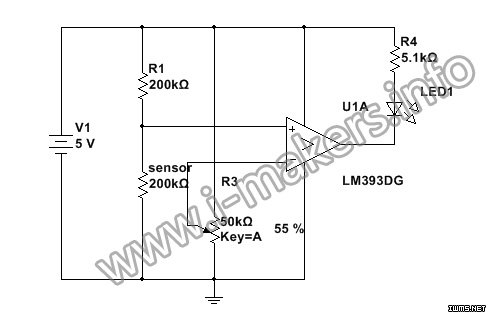

圖1 火焰?zhèn)鞲衅麟娐穲D
圖1實際上是修改了文檔【2】中的圖3，把比較器LM393正向輸入端的分壓電阻改成由傳感器和與其阻值匹配的電阻來分壓，在【1】中我們知道，對于距離30CM的打火機火焰，火焰探頭的阻值為4.5-10KΩ，而其在黑暗中阻值可達1MΩ，因此，選用一個200kΩ的電阻來給傳感器探頭做分壓經實驗驗證是比較合適的。把電位器調整到合理的阻值，使得遇到火光時，LM393的輸出端能讓報警燈LED1點亮，而無火光的狀態，讓報警燈熄滅。
圖2 火焰?zhèn)鞲衅鲗嶒瀳D
火焰?zhèn)鞲衅麟娐氛{試
實驗圖如圖2所示，實際調試的時候會遇到不少問題：
探頭受到直射光源照射會很敏感，比如相關巡檢人員的手電筒光線影響。
探頭會受到日光、燈光等環境光干擾。
對于 第一個問題 ，可以用電阻和電容串接在正向輸入端，如圖3，當傳感器探頭受短期直射光照射，造成正向輸入端電壓短時升高，正向輸入端會通過R2會向電容C1充電，該端口的電壓上升過程遵循RC充電函數，從而延緩了正向輸入端電壓升高的時間，濾除掉受短時直射光照射而帶來的干擾。

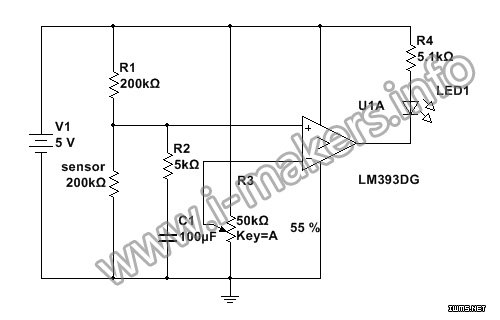

圖3 延時觸發的火焰?zhèn)鞲衅?/p>
延時時間可以估算一下，假設它是電容充80%電量的時間，與【3】中探討的充電時間相同，
1-exp(-t/RC)=0.8
-t/RC=ln(0.2)
t=1.6*R*C
如果R=5KΩ,C=100uF,那么t=0.8秒，在圖3中調節R2和C1的值可以選擇一個滿足需求的觸發延時時間。
下面我們來解決第二個問題，對于白天晚上不同的背景光照肯定會對火焰探頭產生影響，有什么辦法可以補償光照呢?使用光敏電阻當然是最合適的辦法了。
回到原理圖圖1，在白天的時候，火焰探頭的電阻因背景光增強而變小，從而使得實際上正向輸入端的電壓變小，此時需要使得反向輸入端電壓同步變小，那么只要把一個光敏電阻連接在電位器與地之間，就可以達到這個目的。當然了，考慮到光敏電阻的暗電阻過大(MΩ級別)，可能在黑夜中影響電位器工作，可以使用一個相當阻值的電阻和光敏電阻并聯。

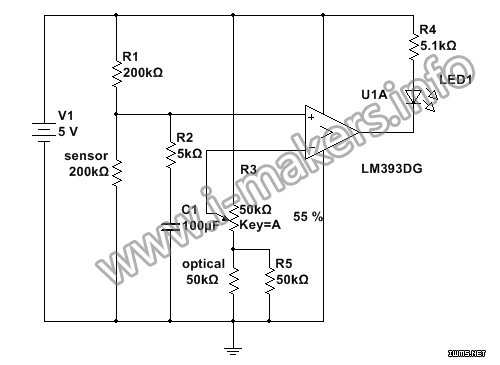

圖4 帶光補償?shù)难訒r觸發火焰?zhèn)鞲衅麟娐穲D
圖4就是我們最終的作品示例，電位器下面的optical表示光敏電阻，選型5528光敏電阻，它的亮電阻最小值10KΩ，暗電阻最大值1MΩ，R5與光敏電阻并聯，起到限制補償電阻范圍的作用。
總結
好了，經過本文的設計，我們一步步的把火焰探頭和比較電路結合在一起，并加入了延時觸發和光補償功能，使之能夠在黑夜和白天很好的工作，而且濾除瞬時直射光的影響。實際的產品還有很多需要完善的地方，部署火焰?zhèn)鞲衅鞯臅r候，電位器的設置，探頭和光敏電阻的朝向方位都需要根據具體環境進行調整。
寫這篇文章的時間是2015年11月23日，從今年9月以來，印尼蘇門答臘島和加里曼丹島發生森林火災一直燒了兩個多月仍未停息，東南亞各國都籠罩在煙霾當中，本文的火焰?zhèn)鞲衅饕苍S更適合于家庭和工作場所使用，對于大面積的林區監控還需要有其它設備來幫忙，跟火災做斗爭，我們要不懈的努力。
