1.1 RFID簡介
無線射頻識別技術(Radio Frequency Identification，RFID)是20世紀90年代開始興起的一種自動識別技術。該技術是一種非接觸的自動識別技術，其基本原理是利用射頻信號和空間耦合(電感或電磁耦合)傳輸特性實現對被識別物體的自動識別。其核心技術包括無線電射頻、計算機軟件硬件、編碼學和芯片加工技術等多種現代高新科學技術，是多種跨門類科學技術的綜合體。被廣泛應用于工業自動化、商業自動化、現代服務業、交通運輸控制管理等眾多領域。
1.2 RFID的系統組成及工作原理和工作頻率
RFID系統因應用不同其組成會有所不同，但基本的RFID系統都由電子標簽、閱讀器和天線三部分組成。各部分功能如下：
(1)標簽(Tag，即射頻卡)：也稱為非接觸IC卡、ID卡、RF卡等，由耦合元件及芯片組成，標簽含有內置天線，用于和射頻天線間進行通信，每個標簽具有惟一的電子編碼(EPC)，附著在要標識的目標物體上。它具有智能讀寫和加密通信的功能，它通過無線電波與讀寫設備進行數據交換，工作的能量是由閱讀器發出的射頻脈沖提供的。
(2)閱讀器：也稱讀寫器、讀出裝置等，是用來讀取(在讀寫卡中還可以寫入)標簽信息的設備。它可將主機的讀寫命令傳送到電子標簽，再把從主機發往電子標簽的數據加密，將電子標簽返回的數據解密后送到主機。
(3)天線：在標簽和讀取器間傳遞射頻信號。在低頻段和高頻段主要使用平板天線、八木天線和陣列天線等。
此外，一個完整的RFID應用系統還包括：中間件(Application Interface)，又稱RFID管理軟件，它屏蔽了RFID設備的多樣性和復雜性，能夠?yàn)楹笈_(tái)業務系統提供強大的支撐;應用系統硬件(Application Hardware);應用系統軟件(Application Software)，記錄數據、實現企業管理功能等。

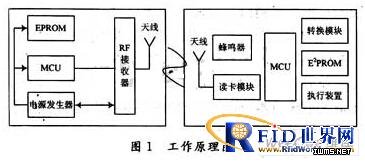

典型的射頻識別系統的工作原理如下：系統通電工作后，讀出器通過其內部的線圈周期性地發出一個固有頻率的電磁波(激發信號)。當射頻識別卡放在讀出器的感應范圍內時，卡內的線圈在“激發信號”的感應下產生微弱電流作為卡內集成芯片的電源。卡片上電復位后，原本處于“休眠狀態”的卡片被激活并將含有自身種類識別碼標志、制造商標志等信息代碼調制到載波上，經卡內天線發射出去。讀卡模塊將接收到的無線信號傳給現場控制器，由現場控制器進行信號處理并對執行裝置發出指令。讀出器采用微處理器控制，通過韋根一485轉換模塊實現與主控機之間的信息交流，其原理框圖如圖1所示。
NFID系統的工作頻率主要有：低頻，125 kHz;高頻，3.56 MHz;甚高頻，869 MHz，902～928MHz;微波頻段，2.45 GHz和5.8 GHz等。其中125 kHz系統主要應用在動物識別和商品流通等領域，高頻13.56 MHz系統一般應用在公共交通和門禁系統等領域。在UHF頻段(869 MHz，902～928 MHz)，系統的識別距離較遠，可應用在高速公路收費、集裝箱識別和鐵路車輛的識別、跟蹤等業務中。微波2.45 GHz，無源標簽一般可提供1 m左右的識別距離，有源標簽也可以達到十幾米的識別距離。5.8 GHz系統主要應用在交通領域，目前我國公路聯網收費系統暫行標準也把此頻段作為車輛識別的系統標準。一般工作頻率較高則識別距離也較遠，方向性也越強，但其穿透能力就越差。
1.3 RFID作為換代性標識技術的優點以及有待解決的問題
1.3.1 RFID技術的優點
與傳統條形碼識別技術相比，RFID有以下優勢：
快速掃描 對于條形碼而言一次只能掃描一個條形碼;而RFID采用的是非接觸方式，無方向性要求，標簽一進入磁場，解讀器就可以即時讀取其中的信息，通常在幾毫秒就完成一次讀寫，采用防沖撞機制，使之可同時處理多個標簽，實現批量識別，最多同時識別可達50個/s，并能在運動中進行識別。
體積小型化、形狀多樣化 RFID在讀取上并不受尺寸大小與形狀限制，不需為了讀取精確度而配合紙張的固定尺寸和印刷品質。此外，RFID標簽更可往小型化與多樣形態發展，以應用于不同產品。
