3 閱讀器軟件部分結構
程序的執行從鍵盤的觸發開始，此時通過串口向射頻模塊發送讀標簽命令，射頻模塊返回標簽的信息，觸發串口中斷服務程序執行，將讀出的信息放入FIFO 對列，將結果送LCD 顯示。軟件部分程序執行流程圖見圖4。
圖4 軟件部分程序執行流程
4 閱讀器的實現

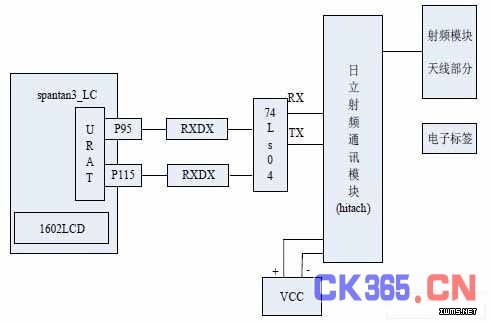

本文使用日立產射頻模塊、2.4GHz 電子標簽、Xilinx Spartan-3 LC1500 開發板、Xilinx PlatformStudio 7.1i 集成開發環境和Xilinx ISE 7.1i 集成開發環境硬件連接見圖5。FPGA 開發板設計一個串口連接射頻模塊，用于向射頻模塊發送標簽操作命令和接收標簽的信息。圖中URAT 為設計的串口，G16和H16 為FPGA 的I/O 引腳，74LS04 為電平轉換模塊。1602 為液晶顯示模塊。
圖5 硬件連接
4.1 FPGA 中的CPU 模塊
嵌入式CPU 的設計是SOC 設計的核心。FPGA可以方便地實現嵌入式CPU 核[6]，在FPGA 器件中嵌入式CPU 有硬核和軟核兩種,如Xilinx 的VirtexII器件中含有CPU 硬核POWERPC401 核，Altera 的Excalibur 器件中含有PowerTrace 核;軟核如Xilinx的PicoBlaze 和MicroBlaze， Altera 的NIos, Tensilica的Xtensa 和OpenCores 的OpenRISC 軟核。硬核提供了豐富的指令和功能,但不能改變其電路結構。硬核具有高速和高效的優點，但熟悉和充分掌握硬核的使用比較困難，硬核并不是所有的FPGA 器件都有的。而軟核是用VHDL 語言設計實現，設計者可以根據具體需要進行設計或?qū)浐诉M(jìn)行適當?shù)男薷?，適當增加或減少硬件電路，如寄存器數量，RAM容量和總線寬度等，,提高芯片利用率，,還可以提高CPU 運行速度，并且軟核還具有使用靈活和低成本的特點。本文使用的是Microblaze 軟核。
4.2 實現過程
在集成開發環境中添加LCD、 URAT 和DIP的軟件IP 核，其中DIP 用于模擬鍵盤輸入。然后配置各個接口IP 核的總線類型、地址范圍和外部端口，在項目的UCF 文件中配置接口IP 核的引腳和FGPA 的I/O 的連接關系。
從串口接收數據有兩種方法：一種是采用定時器讀;另一種采用串口的中斷服務程序來讀。采用定時器消耗資源比較大，本文采用串口中斷的方法，當串口有數據到達時，激活串口中斷服務程序，在中斷服務程序中讀出串口緩沖區的數據，然后寫道FIFO 對列。
URAT 中斷服務程序的主要代碼如下：
Void XUartLite_InterruptHandler ( XUartLite *
InstancePtr)
/*判斷Uart 緩沖區是否為空*/
if(!XUartLite_mIsReceiveEmpty(RS232_BASEADD
R))
{
/*接收URAT 數據*/
Data=http://www.netofthings.cn/RFID/2015-01/XUartLite_RecvByte(RS232_BASEADDR);//
/*寫入FIFO 緩沖隊列*/
Add_Queue(Data);
}
其中FIFO 緩沖隊列是由一個自定義的數據結構和對它的操作實現的。
下面是主程序的主要代碼。
初始化部分
/*URAT 初始化*/
XUartLite_Initialize( &Uart,
XPAR_RS232_DEVICE_ID)
/*LCD 初始化*/
void lcd_init(unsigned int base_addr)
/*URAT 開中斷*/
