2.6 時鐘產生電路
時鐘產生電路采用環形振蕩器電路，并加入電壓和溫度補償電路，保證在不同的工作電壓和溫度下，頻率偏移在規定的范圍(±1%)內，電路框圖如圖7所示。電壓補償主要依靠一個電壓基準電路產生一個基準電壓源，提供給五級環形振蕩器作為工作電壓，這樣就能保證在輸入電壓在O.9～1.1 V變化范圍內，最大頻偏能滿足要求。環形振蕩器的振蕩頻率呈正溫度系數特性，故需加入一個負溫度系數的補償電路，并優化五級環形振蕩器的有源器件的寬長比，使其溫度系數恰與自身的溫度系數互補，使時鐘產生電路輸出頻率穩定。
3 測試結果

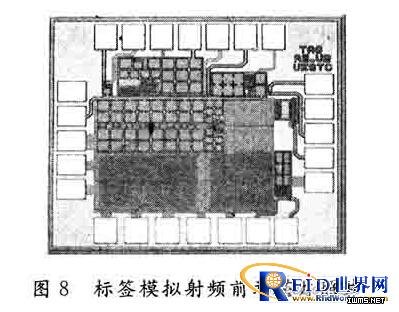

基于Cadence Spectre設計仿真平臺和TSMC0.18μm CMOS混合信號工藝，對UHF RFID標簽芯片模擬射頻前端進行設計和仿真，并通過MPW項目流片實現。模擬射頻前端芯片不含測試焊盤的核心電路的芯片面積為490μm×420μm，圖8是芯片實物照片。

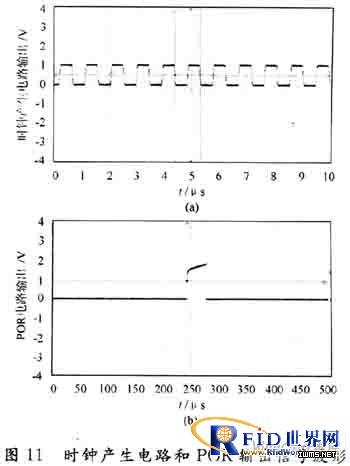

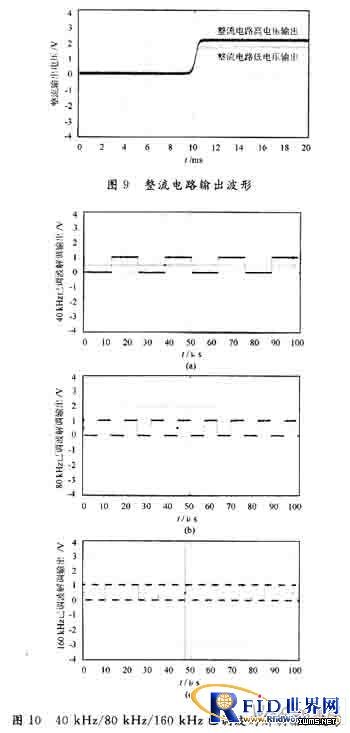

使用Agilent E4432B信號源對模擬射頻前端進行激勵，輸入載頻為915 MHz的ASK調制信號。圖9為整流電路輸出波形，并測得穩壓電路高、低輸出電壓分別穩定在1.O V和1.8 V。圖10解調電路的輸出波形，可看出該電路能正確解調40～160 kHz的ASK調制信號。圖11(a)是上電復位電路輸出波形，脈沖寬度大于30μs。時鐘產生電路輸出如圖11(b)所示，可看出波形近似方波且占空比約50%。使用AgilentN5230A矢量網絡分析儀給芯片輸入頻率為915 MHz，功率-5 dBm的測試信號，測得“O”和“1”兩種狀態下標簽反射系數相差12%。
4 結語
這里設計了符合ISO18000-6C/B標準的UHFRFID無源標簽芯片模擬射頻前端。模擬射頻前端包括整流器、穩壓電路、調制解調器、時鐘電路和上電復位電路等模塊。采用TSMCO.18μm CMOS混合信號工藝設計、仿真、流片，其核心面積為490μm×420 μm。測試結果表明，該模擬射頻前端各模塊性能能夠較好地滿足UHF RFID標簽芯片的系統指標要求。
