2.2 穩壓電路
穩壓電路是將整流電路輸出直流電壓穩定在特定電平上，為整個標簽芯片提供穩定的工作電壓。由于標簽空間位置的不確定性，使其與讀/寫器的距離相應不固定，以至于標簽天線接收的功率變化可達l 000倍以上。因此，需設計穩壓電路，以保證標簽芯片不會由于物理位置變化引起直流工作電壓幅度的改變，從而增大標簽芯片的工作動態范圍。

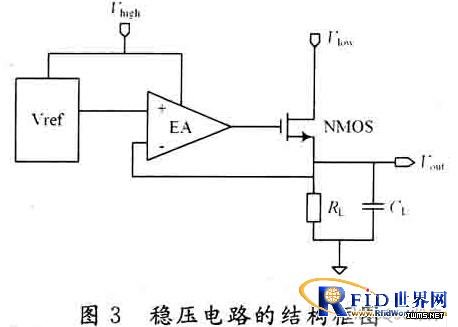

穩壓電路的結構如圖3所示。穩壓電路的基本原理是將輸出電壓的和芯片內部的基準電壓進行比較，比較的結果通過誤差放大器放大，輸入到調整管的柵極，改變調整管的柵源電壓，調節其輸出電流來跟蹤負載，從而使低壓差線性穩壓器的輸出電壓穩定。
2.3 上電復位電路
射頻標簽供電電源建立成功后，必須給電子標簽中的數字電路提供一個啟動信號來使電路處于Stand by狀態，等待數據幀的開始。這個啟動信號由上電復位電路提供。
UHF RFID標簽芯片模擬射頻前端設計

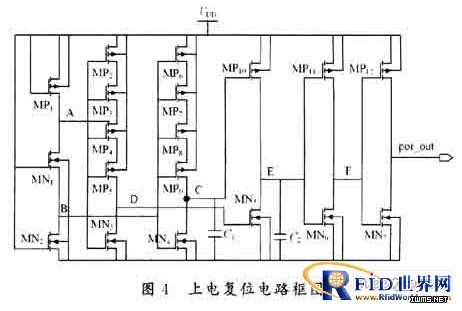

工作原理如下：隨著電源電壓VDD的升高，由于C1和反相器中4個長溝道PMOS的延遲作用，使得采樣電路輸出的低電壓VB經過反相器得到的C點電壓VC與電源電壓VDD之間的壓差大于晶體管MP10的閾值電壓，且能為C2贏得足夠的充電時間。當充電到電容C2上的電壓VE大于整形電路第一個反相器中晶體管MN6的閾值電壓時，晶體管MN6導通，輸出電壓VF翻轉為低電平。再經過反相，在整形電路的輸出端可以得到復位信號的上升沿。充電完成后，緊接著C2通過晶體管MN;放電，通常放電速度比充電速度更慢。當放電到C2上的電壓小于晶體管MN6的閾值電壓，晶體管MN6截止，輸出電壓VF翻轉為高電平，此時在整形電路的輸出端得到復位信號的下降沿。
2.4 解調電路

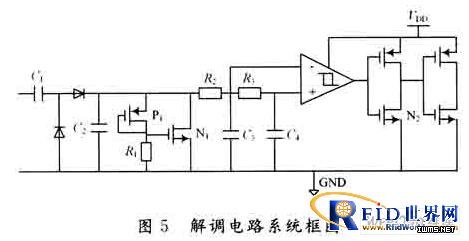

對于超高頻RFID標簽芯片的ASK解調電路，通常采用包絡檢波方式。解調電路的框圖如圖5所示。按照18000-6C/B標準，電路輸入信號的包絡頻率范圍為40～160 kHz，脈寬失真小于10%。包絡檢波器由一級Dickson電路和R2，C3組成的低通濾波器組成。產生的包絡信號先送入比較器的負端，再通過低通濾波為比較器提供參考電壓。比較器采用遲滯比較器，具有良好噪聲抑制性能、高動態范圍等特點。采用兩級反相器目的是將輸出電壓進行整形，產生規則的方波信號。
隨著RFID標簽距離閱讀器遠近不同，輸入的射頻信號幅度可能在幾百mV到幾V之間變化，包絡檢波器輸出的直流電平會有很大變化。在包絡檢波器輸出端并聯一個泄流電路，其作用是在輸入信號過大時對后端比較電路起到泄流穩壓的保護作用，從而避免后端電路工作失常。為了降低功耗，泄流電路在輸入電平較小時需保持關斷狀態。
2.5 調制電路

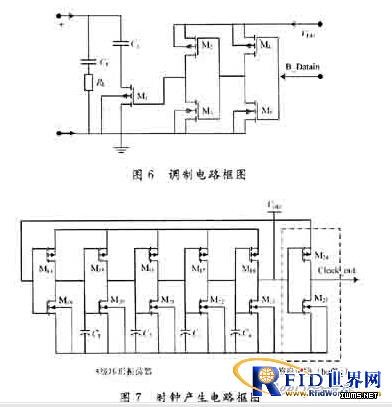

根據標準要求采用反向散射的調制方法，通過改變芯片輸入阻抗來改變芯片與天線間的反射系數，從而實現ASK調制。天線阻抗與芯片輸入阻抗在“0”狀態下共軛匹配，而在“1”狀態下存在一定失配。圖6為調制電路框圖，電容C1并聯在天線兩端，晶體管M1等效為一個開關，通過控制開關的開啟，決定了電容是否接入芯片輸入端，從而改變了芯片的輸入阻抗，最終實現ASK調制。
