0 引言
超高頻無線射頻識別(RFID)技術具有非接觸式、識別速度快、作用距離遠、存儲容量大、可多卡識別等優點，已廣泛應用于生產、零售、交通、物流等行業。UHF RFID無源標簽芯片作為超高頻射頻識別系統的核心組成部分，近年來一直是國內外研究的熱點。研究和設計低功耗、小尺寸、高動態范圍的模擬射頻前端，可以解決UHF RFID標簽芯片的關鍵技術難題，并推動超高頻標簽芯片快速發展。
在此針對ISO18000-6C/B標準，研究和分析了UHF RFID無源標簽芯片的系統組成以及模擬射頻前端的電路方案?；贑adence Spectre設計仿真平臺和TSMCO.18μm CMOS混合信號工藝，對模擬射頻前端的整流電路、穩壓電路、ASK調制/解調電路、上電復位電路、時鐘產生電路等核心模塊進行了設計與仿真，通過MPW項目流片實現。最后，給出了芯片各模塊的測試結果。
1 標簽芯片工作原理與系統結構

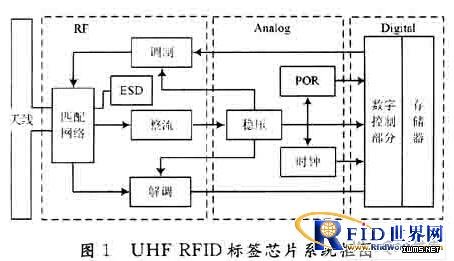

UHF RFID系統主要由后臺數據處理計算機、RFID閱讀器和電子標簽三部分組成。當處在閱讀器的電磁場范圍內時，無源電子標簽通過電磁場耦合獲得能量，利用整流電路將交流轉變?yōu)橹绷?，?duì)內部其他模塊進行供電。標簽通過ASK解調電路從射頻脈沖中解調出指令和數據，并送至基帶數字電路模塊?；鶐?shù)字電路根據接收到的指令進行一系列數據操作。標簽通過控制天線接口的阻抗，從而改變天線接口的反射系數來對數據信號進行調制。數字電路的系統時鐘由本地振蕩器產生。UHF RFID標簽芯片系統框圖如圖1所示。
系統包括模擬射頻前端和數字部分。模擬射頻前端主要實現電源產生、調制/解調、時鐘產生、上電復位等功能。數字控制部分控制著標簽內部數據的流向，按照接收到的指令，控制標簽進行狀態轉換、存儲及返回所需要的內容，包括命令解析、數據編碼、數據存儲、讀/寫等功能。
對于UHF RFID無源標簽芯片，難點在于如何實現超低功耗的電路設計。由于芯片不帶電池，芯片內部各模塊工作所需電源完全依靠感應閱讀器所發送的電磁波，整流電路將天線獲得的射頻能量進行轉化并存儲在儲能電容中的直流能量。例如按照北美標準，閱讀器的等效全向輻射功率(EIRP)為36 dBm。在自由空間中，電磁波在5 m距離處衰減約45.5 dB，標簽所獲得的最大功率不超過100μW，而供芯片內部使用的功率僅為幾十μW。為了達到最大的閱讀距離，需要在兩個方面做出努力：減小模擬和數字部分的功耗;提高整流電路的整流效率。
2 模擬射頻前端各模塊電路設計
2.1 整流電路

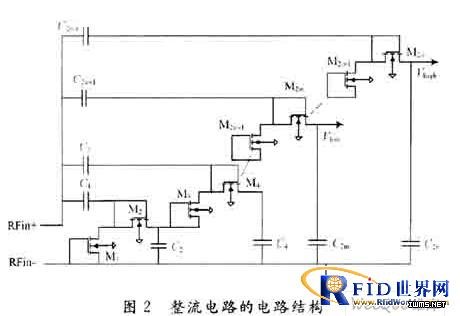

整流電路的功能主要是將天線感應的射頻能量轉化為供后級各模塊使用的直流能量，整流電路的電路結構如圖2所示。N級整流電路包含2N只整流二極管和2N只耦合電容，與輸出相連的電容為儲能電容。天線的兩端RFin+和RFin-直接或者通過匹配網絡連接到整流電路的輸入端，通常RFin-端接地。下標為奇數的電容與下標為偶數的電容分別在輸入電壓的負半周期和正半周期進行充電、儲能，從而產生直流電壓，表達式為：
式中：VDD是整流電路的輸出直流電壓;VpRF是輸入射頻信號的幅度;VfD整流二極管的正向電壓;N是采用的整流級數。從式(1)中可以看出，整流二極管上消耗的電壓越小，輸出電壓越大，也意味著其尺寸越大，將導致其反向泄露電流增大，從而降低整流效率。因此，設計中需要對各種指標進行折中。根據UHF RFID標簽芯片系統需要，所設計的整流電路可以實現高低兩個電平輸出。
