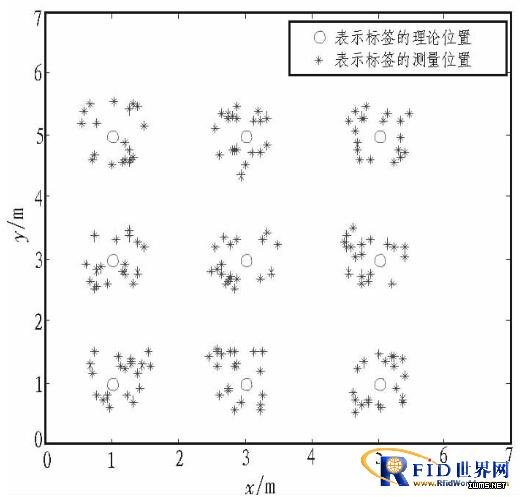

圖7 定位實驗結果圖
圖7中圓圈表示標簽的理論位置，星點表示標簽的定位位置，每一個標簽定位實驗20次。從圖中可以看出每個區域的20個星點都圍繞在圓圈附近，說明定位位置相比于理論位置存在定位誤差。分別對9個標簽點的20次定位測試結果進行均方差統計，均方差的范圍在0.236~0.541之間。
4 結束語
文中介紹了一種基于低功耗微控制器PIC16F877A和收發器CC2500的RFID局域定位系統設計方法，介紹了硬件模塊系統的設計方法;利用基于序列號對時隙數運算的排序算法解決了多標簽識別的防碰撞問題;利用圓周定位算法對待定位標簽進行了局域定位。實驗表明該設計方法及算法能夠在多標簽狀態下完成一定精度的實時定位，驗證了該局域定位方法的可行性。
