圖3倒數第二行為9個標簽的發送時序，發送的時序是A0,A4,A8,A1,A5,A2,A6,A3,A7.這樣這9個標簽就可以保證無碰撞地被讀寫器識別，這種多標簽防碰撞沖突是多標簽定位系統能夠正常工作的前提。

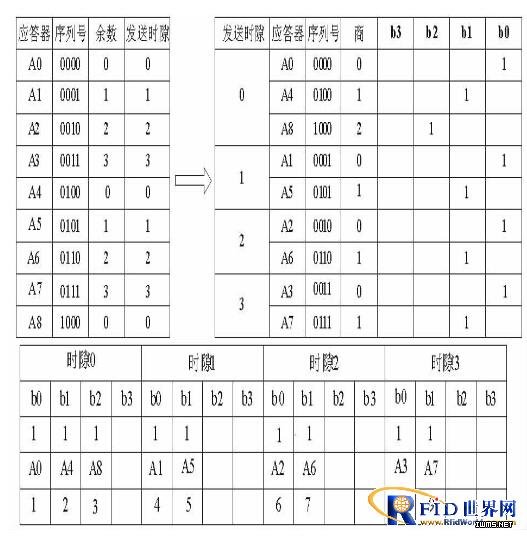

圖3 基于序列號對時隙數運算的排序算法
3 定位算法設計
本系統采用的定位算法是圓周定位法，圓周定位法是利用讀寫器接收標簽信號得到RSSI值，通過相關的定位計算公式來進行定位的一種方法。
無線信號的接收信號強度和信號傳輸距離的關系可以用式(3)來表示，其中RSSI是接收信號強度，d是收發節點之間的距離，n是信號傳播因子，EAF是環境因子。

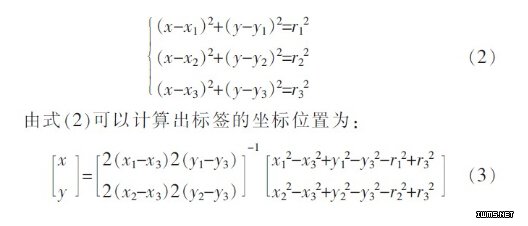

由式(1)中可以看出，射頻參數A和n的值決定了接收信號強度和信號傳輸距離的關系。A和n用于描述通信操作環境。射頻參數A被定義為dbm,表示距發射機1 m時接收到信號平均能量的絕對值，如平均接收能量是-10 dbm,那么參數A就被定義為10.射頻參數n指出了信號能量隨著到收發器距離增加而衰減的速率，其數值的大小取決于無線信號傳播的環境。通過大量的比較和驗證，得到實際應用場合環境因子EAF的大概值為13.5,A取45,n取3.5.依據式(1)可得到待定位標簽到讀寫器的直線距離，r表示讀寫器與待定位標簽之間的距離，即r=d.3個讀寫器的位置已知，分別是p1(x1,y1)，p2(x2,y2)，p3(x3,y3)。則待定位標簽的坐標計算如式(2)所示：
三邊定位的示意圖如圖4和圖5.

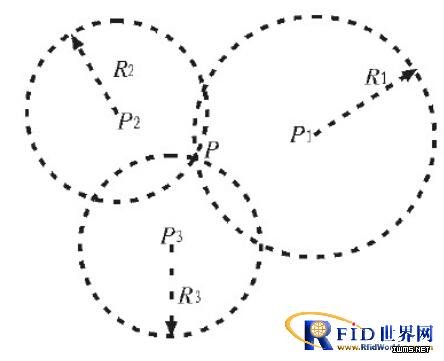

圖4 三邊定位的理想情況

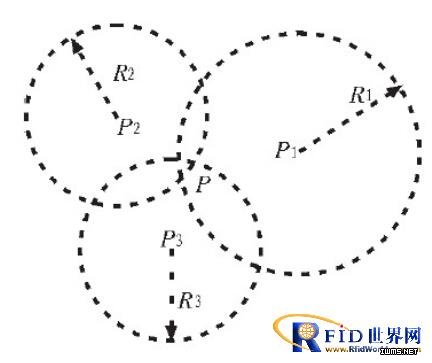

圖5 三邊定位的實際情況
實驗中將3個讀寫器放在坐標為(2,2)，(2,4)，(4,4)的位置上，分別依次對9個待定位標簽進行定位實驗。9個待定位標簽放在4 mx4 m的正方形區域內，相鄰的待定位標簽相互之間相隔2 m,具體布置如圖6所示。

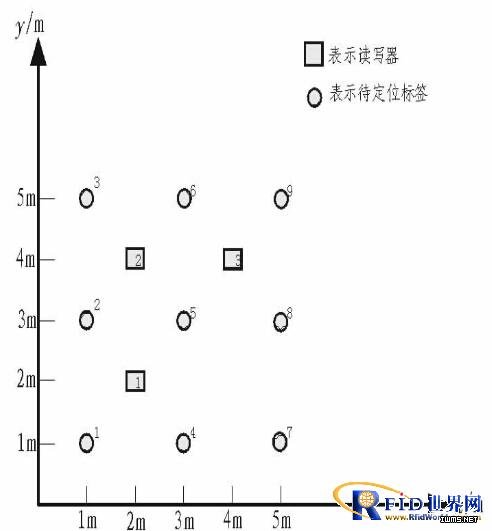

圖6 定位實驗中讀寫器與標簽放置的位置
分別對每個標簽到讀寫器的RSSI值測試20次，并記錄其數據，通過上述圓周定位算法對得到的RSSI值進行處理，得到各個待定位標簽的坐標值，實驗結果如圖7所示。
