對大多數人來說，智能手環等可穿戴設備在廠商們的故意神秘化的情況下，都會覺得它們高端大氣上檔次，然后沖動購物。殊不知，目前可穿戴設備仍然停留在概念期，比如今天我們拆解的幾款全球范圍內較為出名的智能手環，它們并不高端！
如果說前幾年消費電子市場的熱點是是功能手機向智能機的轉換過渡，那么近幾年則逐漸偏移到智能設備的便攜化、智能化。近年來，國內外豪杰紛紛聚焦智能硬件，Google Glass問世，Galaxy Gear 接踵…… 今年9月份 Watch的亮相更是將這個熱點推向更高。
這段時間，eWiseTech也測評拆解了不少智能硬件，尤其是各種可穿戴設備，我們發現身披時尚、智能、健康等標簽的智能手環、腕帶們其實并沒有想象中的“高大上”，拋開外形、大同小異的APP，在核心硬件原理上，它們非常相似。一個公式就能基本囊括，微控制器或者M(jìn)CU+低功耗藍牙通信方案+慣性傳感器+電源方案?；驹砗芎唵?，一個MCU或者處理器（內置或者另外配合小容量RAM,ROM）控制藍牙、傳感器、LED和振動器。紐扣電池或鋰電池提供電源。

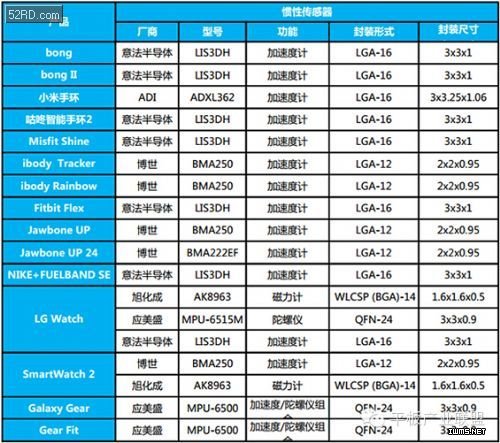

首先一張總結表看看各型號的手環中使用到的MEMS慣性傳感器的廠商型號等信息，可以看出意法半導體三軸加速度計LIS3DH“出鏡率”最高。
接下來看看每款設備上傳感器的分布位置。
先拿國內79元小米手環來看看吧。ADI公司的三軸數字輸出MEMS加速度計：ADXL362。

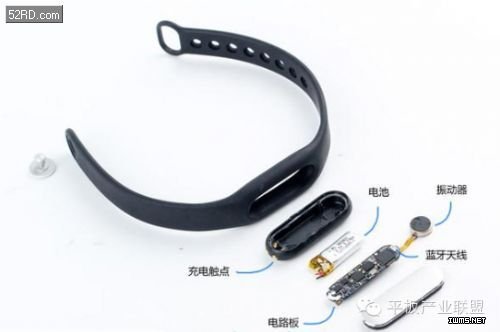

小米手環采取的分體式設計，腕帶與主體可以分離。主體內部構造也很簡單，前后兩片式外殼，中間嵌入電池、主板與振動器，充電觸點設計在外殼上。
全球各款主流智能手環MEMS傳感器超級總結

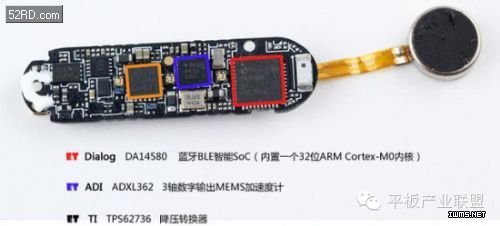

電路板，主要IC，Dialog DA14580 藍牙片上系統，內置一個32-bit ARM Cortex M0內核，擁有一個功率管理模塊； ADI ADXL362 3軸數字輸出MEMS加速度計，TI TPS62736 降壓轉換器。
接著是Fitbit Flex，它采用意法半導體三軸加速度計：LIS3DH。

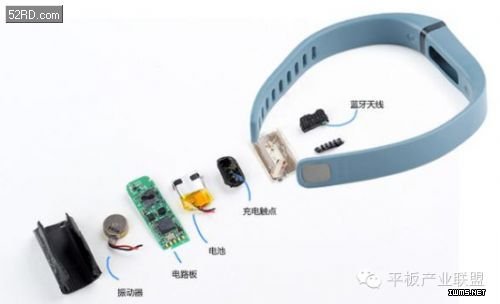

Fitbit Flex 也是分體式設計，腕帶和主體可以分離。主體部分外殼焊接非常緊密，使用到大量的膠水，充電觸點和藍牙天線設計在了塑料外殼上。殼內的硬件是振動器、電路板和可充電鋰電池。主板上還貼了一塊NFC，不過由于手環并沒有NFC相關的功能，因此并不了解這塊NFC線圈的實際作用。

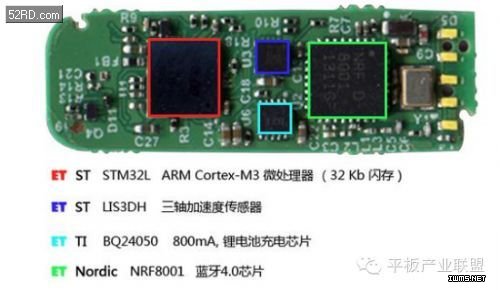

主板上主要IC是意法半導體STM32L 32位微處理器，意法半導體LIS3DH 三軸加速度傳感器，Nordic NRF8001 藍牙4.0芯片以及一枚TI BQ24050的鋰電池充電芯片。
再看看Jawbone的UP手環。Jawbone是較早進入智能手環的廠商之一，兩代UP手環在市場上也非常流行，兩代UP都是典型的一體化設計，代表了比較高的工藝水準。它們使用的Bosch三軸加速度計：BMA222EF。
