5.2 鋰電池的選擇
鋰電池的選取取決于系統的總功耗及要持續工作的時間，nRF905以最大功率發射時的工作電流為30mA，接收時的工作電流為12.5mA；微控制器Atmega16A工作在1MHz時，正常工作的電流為1.1mA；SHT11測量溫度、濕度時消耗的電流：測量時550μA，平均為28μA；總體消耗的電流約為33mA.采用的鋰電池的容量為2400mAh，額定電壓為3.7V，在不給鋰電池充電的理想情況下，可以計算出系統能夠連續工作的時間為：2400mAh/33mA=72小時，由于系統軟件設定的是系統每隔1小時測量一次溫度和濕度，假定測量一次系統工作2分鐘，則可以計算出在不給電池充電的情況下該系統理論上可以連續工作大約90天。本文所選的鋰電池2400mAh，3.7V，其充滿電后的電壓為4.2V，放電電壓的最低值為2.45V，不能夠使鋰電池過度充電和過度放電，否則會縮短電池的使用壽命，甚至使電池報廢。
5.3 電池管理電路

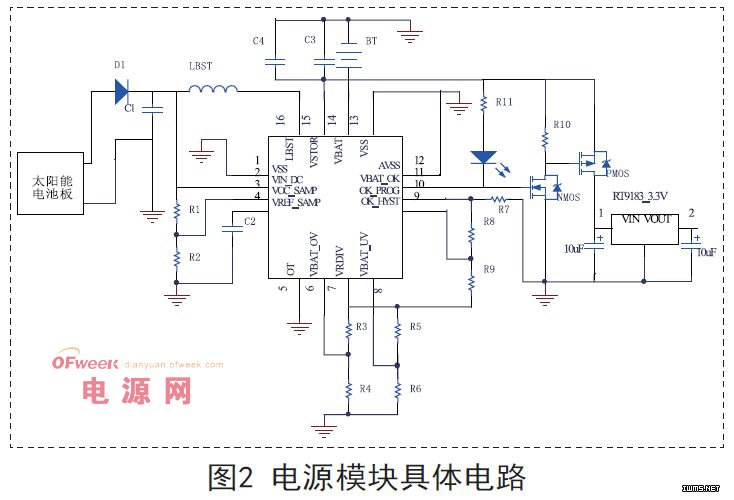

電池管理電路連接著太陽能板，鋰電池，和負載電路，如圖2所示。電池管理電路功能：過壓保護，欠壓保護，電池狀態良好監測。本文采用的是美國TI公司生產的超低功耗帶電池管理功能的升壓變換器BQ25504，該芯片可管理各種能源產生的mW，甚至μW的電源，比如太陽能，熱能，電磁能，機械震動能等。主要性能如下：
330nA的靜態電流；超過80%的高轉換效率；最大功率跟蹤技術；電池充電和放電保護；電池狀態良好指示器。該芯片特別適用在太陽能供電系統中。
設定欠壓閾值VBAT_UV=2.83V，過壓閾值VBAT_OV=4.2V，電池工作電壓范圍VBAT_OK_PROG=3.45V，VBAT_OK_HYST=3.96V.
根據BQ25504的域值設定公式可以得到R3=5.6M，R4=4.4M，R5=5.6M，R6=4.3M，R7=3.1M，R8=5.6M，R9=1.3M當把電池充電到4.1V，接上負載電路，進行放電試驗，經過實際測量發現當BQ25504管腳VBAT的電壓為3.5V，VSTOR管腳電壓為0，即停止電池對外放電。接通電源，通過BQ25504對鋰電池進行充電，充電前VBAT為3.45V，VSTOR為3.50V，VBATOK為0，實際測量發現當鋰電池電壓充到3.97V時，VBAT_OK輸出由0變?yōu)?.97V，充電到4.2V時，電池電壓就不再上升。在充電過程中，BQ25504的VSTOR管腳的電壓略高VBAT0.05V，當達到VBAT_OV時，兩者相等；在放電過程中，BQ25504的VBAT管腳的電壓略高VSTOR 0.02V.
綜上可知，實際的VBAT_UV=2.93V，VBAT_OV=4.2V，VBAT_OK_PROG=3.5V，VBAT_OK_HYST=3.97V，它們與理論計算值有著大約100mV左右的偏差。實際值和理論計算值的偏差在5%之內，這是符合預期的。當電池電壓VBAT小于VBAT_OK_PROG時，此時VBAT_OK輸出低電平0，NMOS管截止，PMOS管也截止，停止對負載供電，當鋰電池電壓從VBAT_OK_PROG逐漸上升到3.60V時，VBAT_OK輸出高電平，此時NMOS管導通，PMOS管的柵極為低電平，PMOS管也導通，可以對負載電路供電，直到電池電壓降為3.5V為止。2012年10月和11月，將該系統放到室外進行測試，運行2個月沒有問題，在晴天經過8個小時左右，就可將電池電壓從3.5V充到4.2V.
這兩月陰天較多，但是中間也有陽光，電池電壓最低時為3.75V.至今該系統仍在正常工作。
