1.引言
無線傳感網絡是新一代的傳感器網絡，具有非常廣泛的應用范圍。傳感網絡的節點一般由傳感器模塊、處理器模塊、無線通訊模塊、電源模塊構成。其中電源模塊決定著該節點的生命周期的長短，目前，一般用高性能的電池作為電源，然而電池用完需要更換，這會增加系統的維護成本。太陽能供電不僅解決了野外長時間無人監護的網絡節點的供電問題，還具有供電持久，節能環保的優點，具有良好的應用前景。本文設計了一種高效的太陽能供電電源，用來給無線節點供電，以保證該系統能夠長時間工作，而不需要更換電池。經過整機測試，該電源成功運用在由Atmega16A，nRF905和SHT11組成的無線傳感系統中，經測試，系統能夠正常可靠工作。
2.系統硬件電路設計

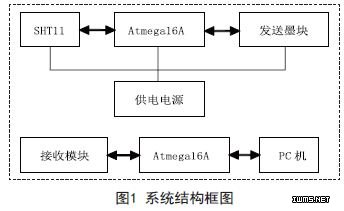

本文中太陽能供電的無線傳感系統：由電源部分、傳感器部分、無線收發部分、處理器部分構成。電源部分為整個系統供電；傳感器部分用來測量溫濕度；收發部分用來進行無線數據的收發；處理器部分用來控制傳感器部分，收發部分，以及對數據進行處理。接受部分把接收到的數據傳給PC機終端。系統電路的結構框圖如圖1所示。
3.無線收發模塊nRF905
nRF905是挪威Nordic公司的產品。該芯片采用1.9~3.6V供電，具有433/868/915MHz三波段載波頻率。具有特有的ShockBurst信號發射模式和發射信號載波監測功能，可有效避免數據沖突，能夠很容易地通過SPI接口進行編程配置。電流消耗很低，在發射功率為-10dBm時，發射電流為11mA，接收電流為12.5mA，nRF905特別突出的優點是：該模塊電路設計簡單，需要的外圍器件少，不工作時可以進入休眠狀態，功耗很低。
4.溫濕度傳感器SHT11
SHT11是瑞士Sensirion公司生產的具有I2C總線接口的單片全校準數字式相對濕度和溫度傳感器。測溫范圍：-40~123℃，精度為0.5℃，測濕范圍：0~100%RH，精度為3%RH；電流消耗極低，測量時為550μA，平均為28μA.在測量結束后，SHT11會自動轉入休眠模式，以便節能，非常適合低功耗的場合。
5.供電部分設計
5.1 太陽能電池板的選擇
太陽能電池板主要分為單晶硅和雙晶硅兩種，單晶硅太陽板的轉換效率比較高，但是加工工藝要求高，價格也高，多晶硅太陽能電池的轉化效率低，成本較低，出于成本考慮，選擇多晶硅的太陽能電池板。由于選用的電源管理芯片BQ25504的輸入功率范圍在0~300mW之間，輸入電壓在0~5.5V，所以可以選用300mW，輸出電壓為2V，短路電流為150mA，尺寸為6cm×6cm的多晶硅太陽能電池板。
