摘要：根據滅火機器人的競賽規則，給出了滅火機器人的硬件結構設計方案和軟件設計流程。所用的機器人處理器為AVR單片機，主要利用紅外傳感器、光敏傳感器對環境進行檢測，使機器人在場地中按照預定的方案尋找火源并撲滅。
關鍵詞：滅火機器人；傳感器；ATmega32
1 引言
機器人競賽是近年來迅速開展起來的一種對抗活動，它涉及人工智能、機械、電子、傳感器、精密機械等諸多領域。通過競賽可以培養學生的創新意識、動手能力、團隊寫作能力等。其中滅火比賽是開展范圍最廣、影響最大的機器人競賽項目之一。
比賽規則為模仿生活中消防員滅火，機器人從H點出發，在四個房間內尋找任意擺放的蠟燭，并且設法將其滅掉。比賽場地的墻壁高33cm，材質為木板，顏色為黑色。尺寸如圖1所示。對于比賽，得的分越低成績越好。另外根據選擇的模式不同，計分時要乘上相應的系數。
圖1比賽場地平面結構
2 系統硬件設計
2.1 系統總體設計
系統以ATmega32單片機為核心，它是一種基于增強RISC結構的、低功耗的8位單片機。其特點為：①片內具有32K字節的可編程Flash；2K字節的片內SRAM數據存儲器；1024個字節片內在線可編程EEPROM數據存儲器。②片內含JTAG接口。③外圍接口。兩個帶有分別獨立、可設置預分頻器的8位定時器/計數器；一個16位定時器/計數器；四個通道的PWM輸出；8路10位ADC；32個可編程的I/O口。④低功耗，最高工作頻率為16MHz。
根據滅火比賽的規則要求，配以碰撞傳感器、灰度傳感器、火焰?zhèn)鞲衅骱图t外傳感器。通過兩路PWM控制兩只電機以驅動滅火機器人，另外一路滅火電機由I/O口通過光電耦合器直接驅動。
圖2系統總體框圖
2.2 系統電源部分
系統采用單電源供電電路時比較簡單，但是考慮到電動機起動瞬間電流很大，會造成電源電壓不穩，影響單片機和輸入電路工作的穩定性和可靠性，因此采用雙電源供電方案。將電機電源和單片機電源完全隔離。單片機以及傳感器電路使用8V供電，電動機使用12V供電。提高電動機的供電電壓，可以提高機器人的運行速度，從而可以提高滅火的成績。
2.3 電機驅動部分
機器人需要控制在一個合適的速度行駛，在滅火的過程中既要以較快的速度找到火源，又要防止因?yàn)榕鲎捕绊懕荣惖某煽儭Ｐ≤嚨乃俣仁怯蓛芍恢绷麟姍C(jī)控制。L298驅動芯片是性能優越的小型直流電機驅動芯片之一。它可被用來驅動兩個直流電機或者是雙極性步進電機。在6—46V的電壓下，可以提供2A的額定電流。L298還有過熱自動關斷功能，并有反饋電流檢測功能。為保證L298正常工作，建議加裝片外續流二極管。由ATmega32單片機直接輸出兩路PWM驅動L298N。改變PWM調制脈沖占空比，可以實現精確調速。脈沖頻率對電機轉速有影響，脈沖頻率高連續性好，但帶負載能力差；脈沖頻率低則反之。通過PD2和PD3兩根I/O口線來控制電機的轉動方向。

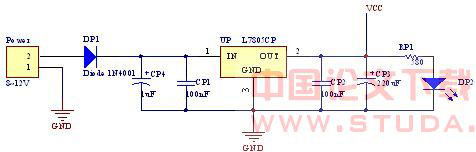

圖3單片機電源電路

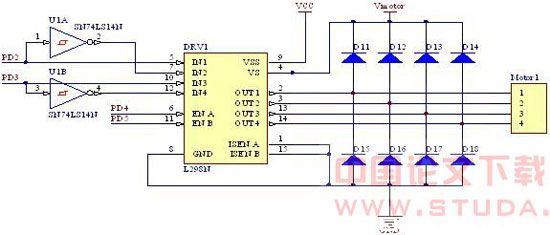

圖4電機驅動電路
2.4 傳感器部分
滅火比賽需要機器人在盡量不碰撞墻壁的基礎上盡可能快地找到蠟燭并將火滅掉。在完成任務的過程中首先需要不碰撞墻壁，然后需要判斷前方是否有火焰。在找到火焰后需要判斷蠟燭旁邊的白線。如果碰撞墻壁的話，需要機器人能檢測出來并進行處理，不然就會發生機器人卡死的情況，那就不能完成任何任務。

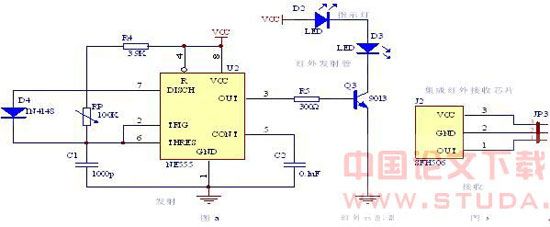

圖5紅外傳感器電路
圖5所示為紅外傳感器的發射和接收電路。紅外射管采用脈寬調制(PWM)驅動，工作在38KHz的頻率下，減少發射電路的功耗。脈沖發生器由NE555構成，通過外部的電位器R1來調節占空比和脈沖頻率，由于紅外肉眼不可見，所以電路中加入一個LED指示燈來指示紅外發射管是否在工作。該LED和紅外發射管串聯，當紅外發射管正常工作時，該LED燈會點亮。接收電路采用西門子公司生產的紅外專用集成接收芯片SFH506-38，它只有接收到38KHZ的脈沖波時才會作用。它內部集成了選項、濾波、放大電路，對外只有3個引腳：①腳為信號輸出端；②腳為接地端；③腳為電源端，所以使用起來非常方便，效果比較理想。
