該文提出將虛擬樣機技術應用于工業機器人仿真研究過程，研究與開發工業機器人虛擬樣機系統。首先說明虛擬樣機技術并分析其關鍵技術，然后說明了工業機器人虛擬樣機系統的構成與樣機系統在機器人仿真研究中的研究?jī)?nèi)容?？偨Y(jié)該項技術主要解決以下兩方面的問題，即機器人仿真研究中的系統集成及為以機器人為主體的生產線虛擬設計、驗證環境提供底層的數字化環境。
1 前言
虛擬樣機（VimudPrototype，簡稱VP）是當前設計制造領域的一門新興技術，該技術在計算機上通過CAD／CAM／CAE等技術將產品信息集成到計算機提供的可視化虛擬環境，在實際產品制造之前實現產品的仿真、分析與優化過程。機器人仿真是機器人研究中的重要環節，可應用于機器人運動學、動力學分析，軌跡和路徑規劃，機器人與工作環境的相互作用，離線編程等方面。隨著目前虛擬制造及數字化制造等先進制造技術的發展，機器人仿真也成為圍繞產品生命周期的整個數字化設計、驗證及制造環境的重要組成部分。研究與開發機器人虛擬樣機系統，可以在虛擬環境中完成以上方面的研究工作，為機器人研究及先進制造技術的發展提供新的手段。
2 虛擬樣機技術
虛擬樣機技術涉及多體系統運動學與動力學建模理論及其技術實現，是基于先進的建模技術、多領域仿真技術、信息管理技術、交互式用戶界面技術和虛擬現實技術的綜合應用技術。、1P技術在設計的初級階段——概念設計階段就可以對整個系統進行完整的分析，觀察并實驗各組成部分的相互運動情況。通過系統仿真軟件在相應虛擬環境中真實地模擬系統的運動，在計算機上可方便地修改設計缺陷，仿真不同的設計方案，對系統進行不斷的改進，直至獲得最優的設計方案以后，再做出物理樣機。
虛擬樣機的設計方法體現出并行工程的概念和思想。是今后先進制造技術的發展方向。與傳統方法相比具有諸多優勢，即在設計時期可確定關鍵參數，更新產品開發過程，縮短開發周期、降低成本和提高產品質量。虛擬樣機的關鍵技術包括以下方面：
1）系統集成性
虛擬樣機解決方案涉及到多方面的技術，虛擬樣機執行環境需要在不同的系統間進行轉換，其集成性包括以下方面：
●在CAD環境中建立機械系統三維模型并進行簡單的運動性能分析；
●由幾何模型轉換為CAD系統中的幾何模型，并導入虛擬樣機分析系統，進行運動學與動力學分析；
●虛擬樣機中的載荷傳遞給有限元分析軟件，并將后者的分析結果回傳給虛擬樣機；
●生產線模型及其控制系統的規范與虛擬樣機的集成。
2）系統參數化
建立參數化的虛擬樣機系統，可在多仿真參數前提下對虛擬樣機系統進行反復測試，對多種條件下的仿真輸出結果進行分析比較，為系統進一步優化奠定基礎。
3）系統優化
虛擬樣機解決方案在系統多參數及虛擬驗證前提下選擇設計者需要的方案，提供優化的系統參數與設計結果。
4）系統可視化與交互性
系統提供良好的模型顯示環境，使操作者有高真實性的沉浸感。由于具有可視化方面的優勢，在設計過程中設計者可交互式探索虛擬機械系統的功能，仿真真實環境對虛擬樣機進行反復調試，充分將自身的經驗和能力結合到計算機的虛擬樣機的設計過程中。
3 工業機器人虛擬樣機
3．1機器人數字化虛擬樣機系統
機器人虛擬樣機系統將機器人研究與虛擬樣機技術相結合，針對于機器人設計與制造過程中的運動學、動力學分析，軌跡和路徑規劃，機器人與工作環境的相互作用等技術內容進行研究與系統開發，在虛擬環境中完成機器人的設計、分析及虛擬生產過程的實現。系統的具體構成如圖1。

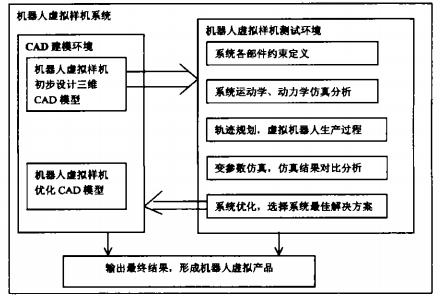

圖1 機器人虛擬樣機系統
3．2機器人虛擬樣機系統的功能及技術特點
機器人虛擬樣機系統的核心功能是提供用于在計算機上進行機器人設計與開發的虛擬環境，其主要功能有以下方面：
1）機器人虛擬樣機系統可視化
建立可視化環境是虛擬樣機系統的基礎工作，而CAD幾何建模是核心。機器人虛擬樣機可視化環境具有以下特征：
●在計算機上實現機器人操作機的可視化環境，操作者可直觀、高效地在此基礎上進行機器人的設計與開發，良好的環境可使操作者方便地將自身經驗和知識隨時溶人系統；
