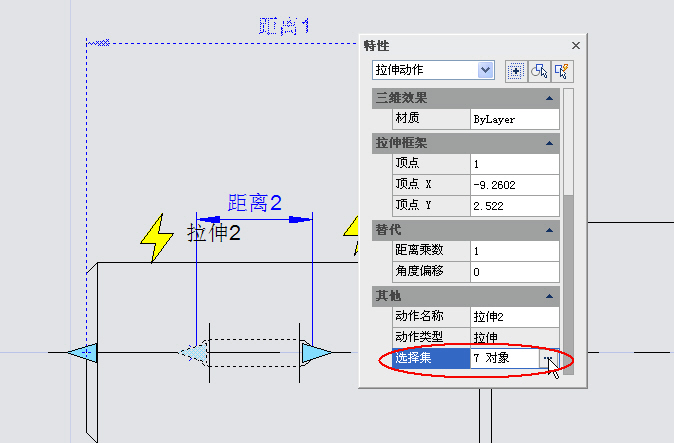

如果你之前忘記了添加“距離1”，也可以選中拉伸對象，在屬性框中的“選擇集”后面的省略號按鈕，重新選定對象。如下圖所示：
左拉伸控制的參數是“距離2”，但因?yàn)椤熬嚯x1”被選進來并設置了鏈動作，那跟“距離1”參數關聯的拉伸動作就被鏈接了，就實現了聯動的效果。

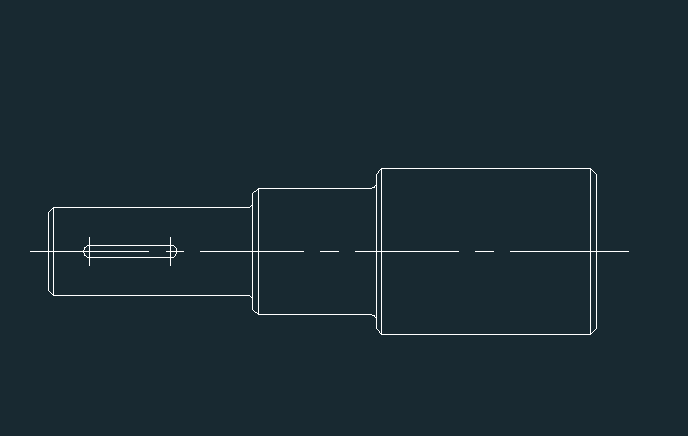

6、測試動態塊關閉塊編輯器拖動左夾點后，不但鍵會雙向?qū)ΨQ拉伸，而且階梯軸的小端也會自動拉伸，這就是鏈動作。如果沒有實現上面動畫的效果，重新進入塊編輯器檢查一下，看看有什么地方設置不對。
鏈動作的實現有兩個重要步驟，其一，修改需要聯動發生變化的參數的屬性值，將其“鏈動作”屬性由默認值“否”改為“是”；其二，將參數選入聯動動作的對象選擇集內。

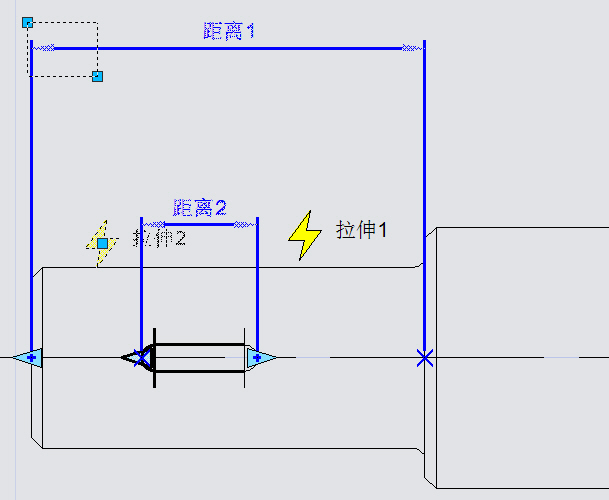

如果我們反過來，想用軸端的拉伸來控制鍵的拉伸，可以打開“距離2”的鏈動作，而關閉“距離1”的鏈動作，在設置軸拉伸的時候選上“距離2”，在設置鍵拉伸時不選擇“距離1”，就可以得到需要的效果，如下圖所示。
以上技巧適用于AutoCAD或浩辰CAD等支持動態塊（BEDIT）功能的CAD軟件。
