圖1 汽車鈑金件料帶

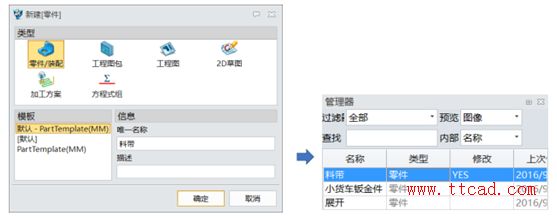

第一步,在上篇排料設計操作完成的基礎上,新建一個名稱為料帶的零件,如圖2所示。
圖2 新建零件
第二步,使用外部零件功能,引用展開零件,位置為0坐標,歷史為“關聯復制到此零件”,如圖3所示。
圖3 展開零件

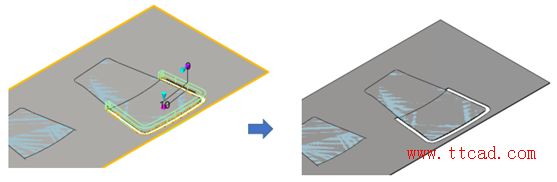

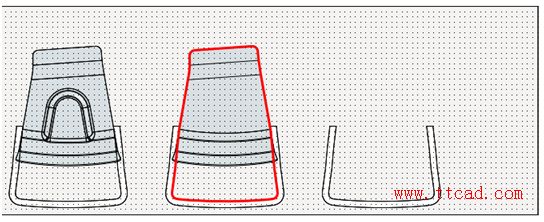

第三步,在XY工作平面上繪制草圖,并設置草圖定位(圖4),進入草圖(圖5)。
圖4 繪制草圖
圖5 草圖
第四步,退出草圖進行拉伸,厚度是-Z方向1mm,并給料帶賦予金屬材質,如圖6所示。
圖6 草圖拉伸、設置材質
第五步,在料帶上表面繪制草圖,提取零件輪廓偏移6mm,封閉草圖后退出草圖,如圖7所示。
圖7 提取零件輪廓
第六步,拉伸切除料帶,如圖8所示。
圖8 拉伸切除料帶

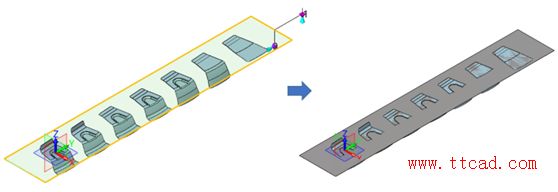

第七步,陣列切除特征,陣列數目為8個,間距為150mm,和料帶進行布爾運算,如圖9所示。
圖9 陣列切除特征

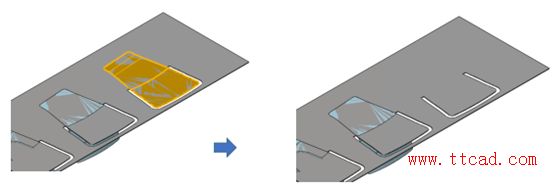

第八步,隱藏圖10左邊標黃色造型,得到最終隱藏效果。
圖10 隱藏造型

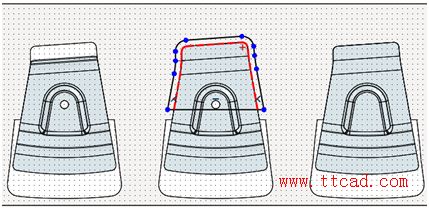

第九步,在料帶上表面上繪制草圖,提取第二工序的外輪廓后退出草圖,如圖11所示。
圖11 提取外輪廓

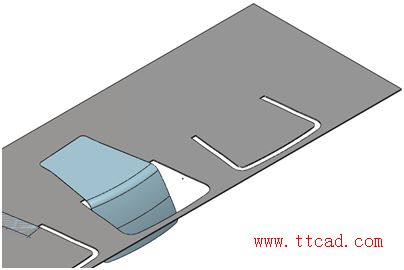

第十步,切除料帶,如圖12所示。
圖12 切除料帶

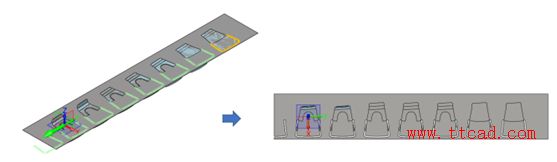

第十一步,陣列切除特征,陣列數目為7個,間距為150mm,和料帶進行布爾運算,如圖13所示。
圖13 陣列切除特征
第十二步,再次在料帶上表面上繪制草圖,提取零件輪廓偏移6mm,封閉草圖后退出草圖,如圖14所示。
圖14 提取零件輪廓
