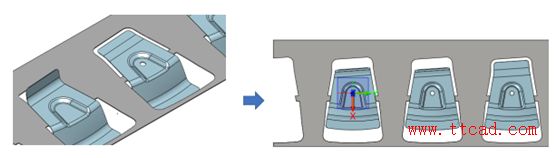

第十三步，繼續對草圖進行拉伸切除，并進行陣列切除特征，陣列數目為4個，間距為150mm，和料帶進行布爾運算，如圖15所示。
圖15 草圖拉伸切除、陣列切除特征

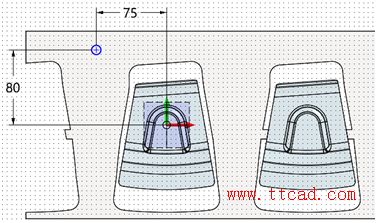

第十四步，在料帶上表面最后一個工位上繪制下圖草圖，封閉草圖后退出草圖，如圖16所示。
圖16 草圖繪制

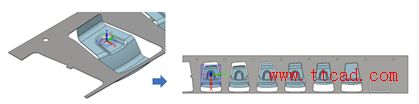

第十五步，對草圖進行拉伸切除，如圖17所示。
圖17 草圖拉伸切除

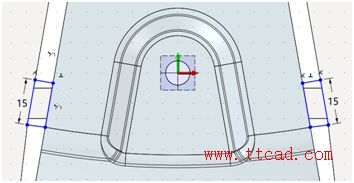

第十六步，在料帶上表面上繪制下圖草圖，圓形半徑為5mm，繪制完畢后退出草圖，如圖18所示。
圖18 草圖繪制

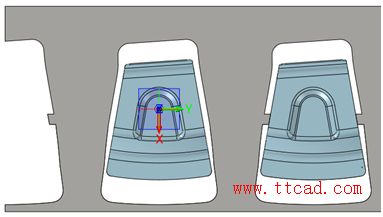

第十七步，對圓形草圖進行拉伸切除，并進行陣列切除特征，陣列數目為8個，間距為150mm，和料帶進行布爾運算，如圖19所示。
圖19 草圖拉伸切除、陣列切除特征

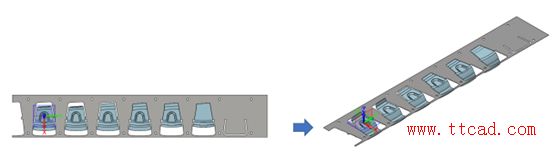

第十八步，鏡像孔特征，料帶設計完成，如圖20所示。
圖20 鏡像孔特征
至此，汽車鈑金件的料帶布局設計就完成了。通過本實例教程的學習，相信大家都能很好地掌握級進模設計的相關操作要點，更好地完成其他相關的設計工作。
