XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: cen于
//捕捉圓心P
指定通過點: per到 //捕捉構造線與線段X的垂足
指定通過點: //按Enter鍵結束
命令: //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
//使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]: r //使用“參照(R)”選項
選擇直線對象: //選擇直線S
輸入構造線的角度 <0>: 90 //輸入構造線與直線S的夾角
指定通過點: cen于 //捕捉圓心P
指定通過點: //按Enter鍵結束
命令: _offset //畫平行線
指定偏移距離或<20.0000>: 6 //輸入平移距離
選擇要偏移的對象，或 <退出>: //選擇直線Q
指定要偏移的那一側上的點: //在直線Q的左下方單擊一點
選擇要偏移的對象，或 <退出>: //選擇直線Q
指定要偏移的那一側上的點: //在直線Q的右上方單擊一點
選擇要偏移的對象，或 <退出>: //按Enter鍵結束
命令:OFFSET //重復命令
指定偏移距離或<6.0000>: 40 //輸入平移距離
選擇要偏移的對象，或 <退出>: //選擇直線R
指定要偏移的那一側上的點: //在直線R的右下方單擊一點
選擇要偏移的對象，或 <退出>: //按Enter鍵結束

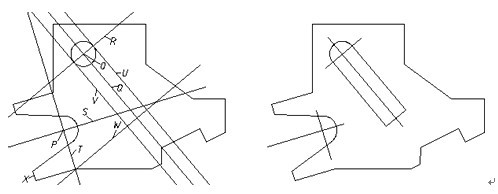

修剪及刪除多余線條，結果如圖1-35右圖所示。
1-35畫直線Q、R、S等
