指定通過點: ext //捕捉延伸點
于 34 //輸入I點與G點的距
指定通過點: //按Enter鍵結束
命令: _offset //畫平行線
指定偏移距離或<20.0000>: 7 //輸入平移距離
選擇要偏移的對象，或 <退出>: //選擇線段GH
指定要偏移的那一側上的點: //在線段GH的左上方單擊一點
選擇要偏移的對象，或 <退出>: //按Enter鍵結束
修剪及刪除多余線條，結果如圖1-34右圖所示。

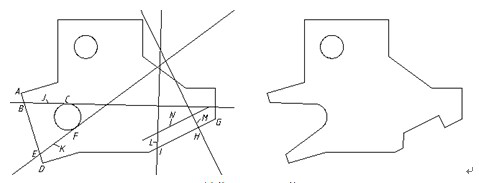

1-34畫直線J、K、L、M等
知識難點：XLINE命令可以畫無限長的構造線，利用它能直接畫出水平方向、豎直方向、傾斜方向及平行關系的直線。該命令選項如下。
水平(H)：畫水平方向直線。
垂直(V)：畫豎直方向直線。
角度(A)：畫任意角度斜線，或通過某點畫一條與已知線段成一定角度的直線。
二等分(B)：繪制一條平分已知角度的直線。
偏移(O)：可輸入一個平移距離繪制平行線，或指定線段通過的點來創建新平行線。
2. 用XLINE命令畫直線Q、R、S、T，再繪制平行線U、V、W，如圖1-35左圖所示。
命令: _xline 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
//使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]: -50 //輸入構造線的傾斜角度
指定通過點: cen于 //捕捉圓心O
指定通過點: //按Enter鍵結束
命令: //重復命令
XLINE 指定點或 [水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: a
//使用“角度(A)”選項
輸入構造線的角度 (0) 或 [參照(R)]: r /使用“參照(R)”選項
選擇直線對象: //選擇直線Q
輸入構造線的角度 <0>: 90 //輸入構造線與直線Q的夾角
指定通過點: cen于 //捕捉圓心O
指定通過點: //按Enter鍵結束
命令: //重復命令
